FMA6 антенна

Описание FMA6 антенна

Антенна FMA6 — прибор, предназначенный для измерения напряжённости поля и радиопомех.

Частотный диапазон — 0,1МГц-30МГц.

Выходное сопротивление — 75Ом.

Род присоединения приемника — гнездо «С» 75Ом (75-7-f1); соединение с приемником через ВЧ соединительный провод LE 30 с фидером LE 31.

Калибровочное напряжение — 100мВ.

Входное сопротивление — 75Ом.

Потребление тока — от 100мА до 200мА.

Питание антенны — постоянное напряжение 12В.

Габаритные размеры — 245×320×335мм.

Масса комплекта — 16кг.

Антенны FMA6 предназначены для измерения и контроля напряжённости поля полезных сигналов и радиопомех в частотном диапазоне от 0,1МГц до 30МГц.

Конструкция FMA6

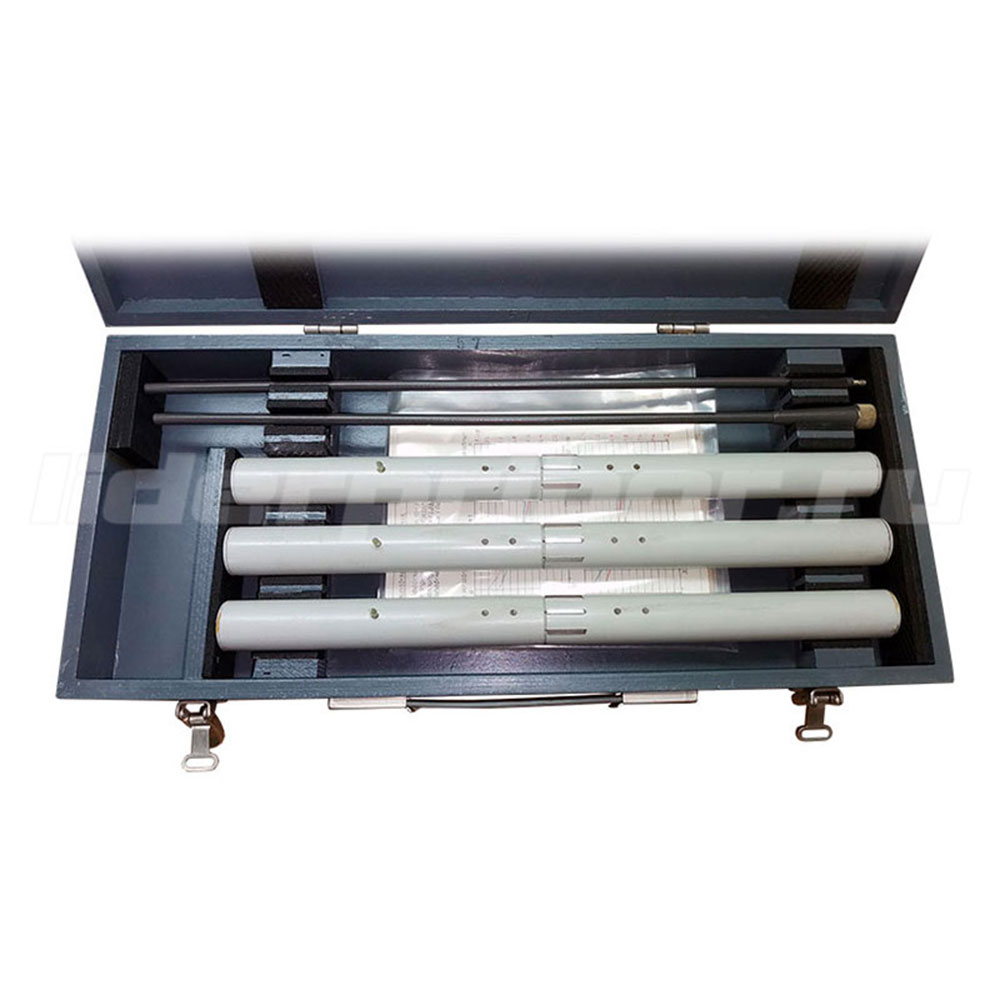

Антенна FMA6 состоит из следующих основных частей:

— высокочастотный блок (прибор для настройки);

— 3 ферритовых стержня;

— штырь длиной 1м.

Высокочастотный блок FMA6 состоит из: собственно высокочастотной части, приводов для настройки частоты и переключения поддиапазонов частот, управляющей части, приводов электродвига­телей для автоматической настройки частоты и для вращения антенны, поворотной антенной головки для крепления ферритовых стержней и из органов управления и настройки.

Высокочастотный блок имеет экранировку и состоит из барабанного переключателя с печатными платами и индуктивностями для каждого поддиапазона частот, переменного конденсатора и усилителя с автономной экранировкой.

Под высокочастотной частью расположена в экранированной кассете печатная плата управляющей части. С передней стороны высокочастотной части расположены органы управления, входное и выходное штеккерные соединения и индикаторный прибор.

На задней стороне высокочастотной части FMA6 расположены приводы электродвигателей для настройки частоты и вращения антенны с измерительными потенциометрами и концевые выключатели. На высокочастотной части расположена вращающаяся антенная головка с системой контактных колец и деталями привода для вращения антенны.

Прибор настройки FMA6 находится в экране. Для защиты от температурных влияний, ферритовые стержни с катушкой расположены в цилиндрической оболочке из стекловолокнистой эпоксидной смолы. Каждый стержень вставляется и фиксируется в антенной головке.

Антенна FMA6 защищена от дождя фольгой, которой покрывают переднюю панель, или надеваемым на всю антенну чехлом.

Технические характеристики FMA6 антенна

Частотный диапазон FMA6 перекрывается восьмью поддиапазонами:

— от 0,1МГц до 0,25МГц;

— 0,25МГц до 0,64МГц;

— 0,63МГц до 1,6МГц;

— 1,6МГц до 3,6МГц;

— 3,7МГц до 8,8МГц;

— 8,6МГц до 15МГц;

— 15МГц до 22МГц;

— от 22МГц до 30МГц.

Погрешность частотной шкалы FMA6 имеет следующие значения:

— для ферритовой штыревой антенны — не более 2%;

— для штыревой антенны — не более 5%.

Для FMA6 предел измерения напряженности поля имеет следующие значения:

— с усилителем — 8дБ+К(f) — до 10В/м;

— без усилителя — 8дБ+К(f) — до 0,1В/м.

Погрешность измерения напряженности поля при измерении в сочетании с селективным микровольтметром SMV 6.1 для синусоидальных напряжений при +23ºС имеет следующие значения:

— при линейном показании — ±2дБ;

— при квазипиковом показании — ±3дБ.

Значения коэффициента «К» для ферритовой антенны FMA6 поданы в Таблице 1.

Таблица 1.

Значения коэффициента «К» для штыревой антенны FMA6 поданы в Таблице 2.

Таблица 2.

Для FMA6 значение предельной чувствительности ферритовой антенны (с SMV 6.1) при напряженностях поля синусоидальных сигналов при погрешности 1дБ от собственного шума, поданы в Таблице 3.

Таблица 3.

Ширина полосы частот ферритовой антенны с SMV 6.1 без усилителя подана в Таблице 4.

Таблица 4.

Время настройки FMA6 составляет не более 20 секунд. Настройка производится о руки или автоматически, или же от прибора SMV 6.1. Максимальная погрешность при использовании точной настройки составляет ±0,5дБ.

Вращение антенны FMA6 осуществляется от руки или дистанционно, а также от прибора SMV 6.1. угол поворота составляет 380º. Остаточный угол при дистанционном управлении — 5º. Погрешность показания угла на SMV 6.1 составляет ±15º.

Условия эксплуатации FMA6

Приданный в качестве принадлежности управляющий кабель LE 53 должен использоваться в температурном режиме от -10ºС до -30ºС, а также быть защищенным от высокой механической нагрузки.

FMA6 рассчитаны на использование в следующих условиях:

— температура окружающего воздуха — от -30ºС до +45ºС;

— транспортировка в заводской упаковке, при температуре окружающего воздуха от -40ºС до +55ºС.
