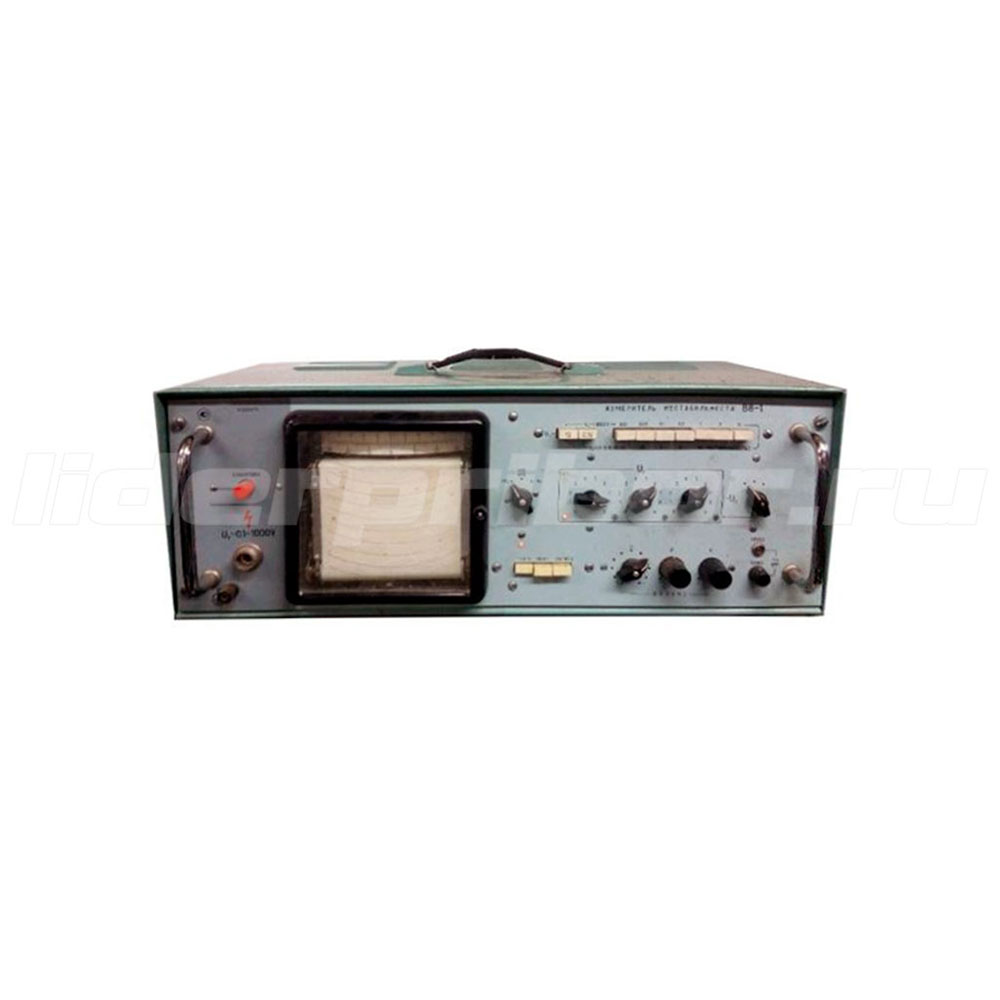

В8-1 измеритель нестабильности

Описание В8-1 измеритель нестабильности

В8-1 измеритель нестабильности напряжений предназначен для измерения и автоматической регистрации результатов измерений встроенным самопишущим индикатором нестабильности выходных напряжений источников постоянного тока.

Технические характеристики В8-1 измеритель нестабильности

Диапазон измерения напряжения — от 0,1 В до 1000 В.

Пределы измерения нестабильности напряжения — от 0,1% до 10%.

Пределы измерения напряжения — от 10 В до 1000 В.

Величина входного тока на пределе:

— 10 В — 10 мкА;

— 1 кВ — 100 мкА.

Диапазон относительной погрешности измерения нестабильности на пределах измерения напряжения:

— от 1 В до 1000 В — от 0,01% до 10%;

— от 0,1 В до 10 В — от 0,01% до 10%.

Пределы относительной погрешности измерения нестабильности на пределах измерения напряжения:

— от 1 В до 1000 В — 0,01%; 0,03%; 0,1%; 0,3%; 1%; 3%; 10%;

— от 0,1 В до 10 В — 0,1%; 0,3%; 1%; 3%; 10%.

Погрешность измерения нестабильности.

Питание от сети переменного тока:

— частотой — 50±0,5 Гц;

— напряжением — 220±22 В.

Потребляемая мощность — 20 В·А.

Габаритные размеры — 528×220×300 мм.

Масса — не более 17 кг.

В измеритель В8-1 встроен самопишущий миллиамперметр постоянного тока Н340-1.

Основные характеристики самописца:

— запись показаний чернилами на ленточной диаграммной бумаге шириной 100 мм в криволинейных координатах;

— привод ленты от синхронного двигателя со скоростью — 20 мм/ч; 60 мм/ч; 180 мм/ч; 600 мм/ч; 5400 мм/ч.

Исследуемое напряжение через блок-контакт подается на делитель напряжения. Сопротивление верхнего плеча делителя предварительно устанавливается с помощью устройства коммутации таким, чтобы напряжение на выходе делителя отличалось от выходного напряжения опорного источника не более чем на 10%.

Разность указанных напряжений поступает на вход компенсационного милливольтметра. Последовательно переключая делитель, измерители В8-1 постепенно повышают чувствительность милливольтметра и сводят к нулю разность напряжений на любом пределе измерения; с этого момента ведется отсчет нестабильности исследуемого источника.

Измеритель нестабильности В8-1 позволяет измерять кратковременную нестабильность источников напряжения и медленные изменения (дрейф) их выходного напряжения. Исследуемое напряжение может быть любой полярности относительно полюса, соединенного с корпусом источника. Нестабильность напряжений источников, имеющих среднюю точку, соединенную с корпусом, измеряется относительно этой точки.

Прибор снабжен защитно-блокировочным устройством, которое отключает его от исследуемого источника при перегрузке в 1,2-1,4 раза от выбранного предела измерения, а также при отключении напряжения питания.

При измерениях кратковременной нестабильности В8-1 прогревается в течении 15 мин, балансируется при постепенном повышении чувствительности и подключается к предварительно обесточенному источнику напряжения. Процесс измерения нестабильности напряжения начинается после окончания установки на нуль указателя самописца на выбранном пределе измерения.

Измерение медленных изменений напряжения отличается тем, что время прогрева увеличивается до 1 ч, а через каждый час работы следует устанавливать электрический нуль прибора. В этом случае можно проводить измерения нестабильности за промежуток времени до 8 ч.

Рекомендуется, кроме прибора, прогреть и входной делитель, подав напряжение и сбалансировав прибор на пределе измерения, исключающем уход самописца за пределы шкалы в течение времени прогрева. Прогрев можно производить как исследуемым, так а любым другим источником напряжения.

В8-1 может измерять нестабильность напряжений более 1 кВ, если оно подается через вспомогательный внешний делитель, снижающий величину напряжения до 1 кВ и менее.

В качестве делителей рекомендуется использовать резисторы с малым температурным коэффициентом сопротивления, так как при изменении температуры во время записи возникает погрешность от температурной нестабильности коэффициента деления. В качестве добавочных сопротивлений можно использовать внешние резисторы.

В8-1 позволяет измерять нестабильность как электрических, так а неэлектрических параметров при условии, что их величина преобразуется с помощью специальных датчиков в электрический сигнал.

Условия эксплуатации:

Температура окружающего воздуха — от +10° С до +35° С.

Относительная влажность при +20° С — до 80%.
