Описание

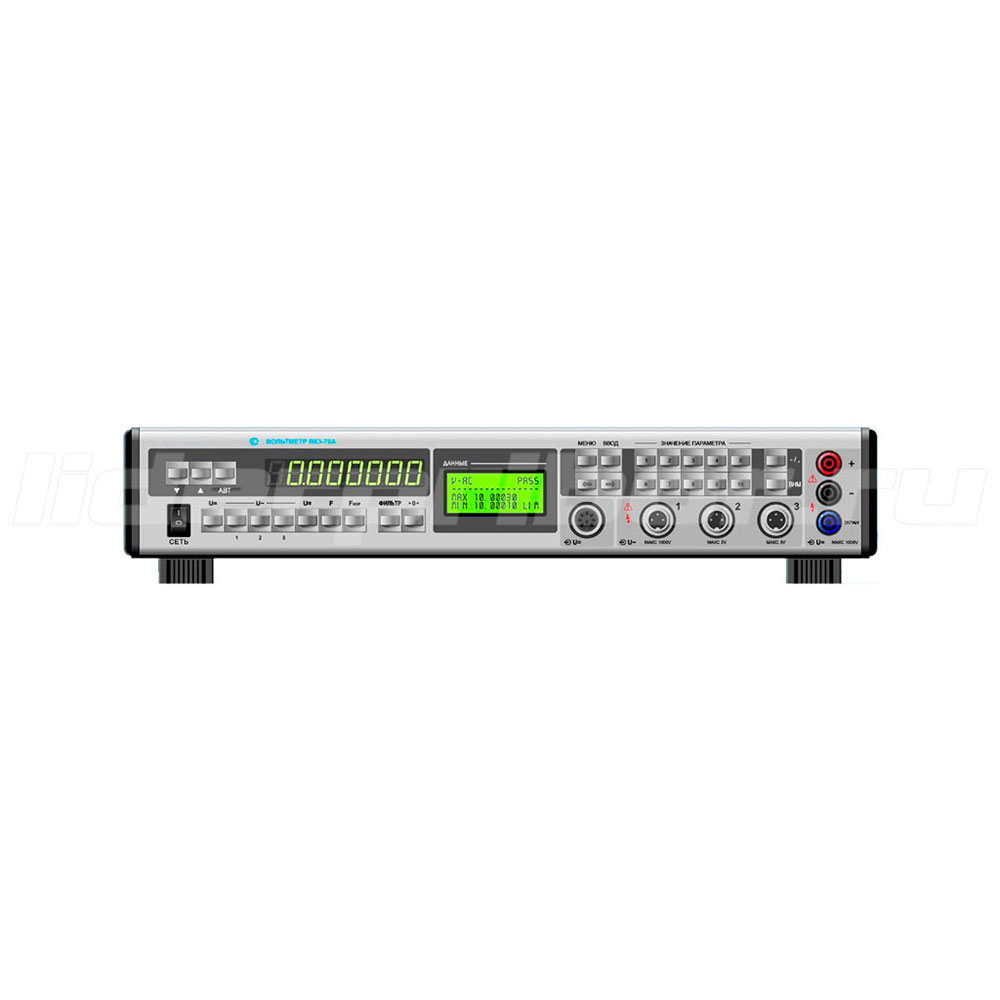

ВК3-78А вольтметр переменного напряжения предназначен для измерения напряжения постоянного тока и среднеквадратических значений напряжения переменного тока.
Вольтметры ВК3-78А используются для работы в информационно-измерительных системах с управлением от персонального компьютера через интерфейс RS-232, USB, IEEE-488.
Технические характеристики
Диапазон измерения:
— напряжения постоянного тока — от 100 мВ до 1000 В.
— напряжения переменного тока — от 100 мкВ до 1000 В.
— высокочастотного напряжения переменного тока — от 10 мВ до 100 В.
Подробные сведенья о параметрах измерения переменного тока приведены в таблице.
Цена единицы младшего разряда ВК3-78А:
— при измерении напряжения постоянного тока — от 0,1 мкВ до 1 мВ;
— при измерении напряжения переменного тока — от 0,1 нВ до 1 мВ.
Частота измеряемого тока для вольтметра ВК3-78А:
— при измерении напряжения переменного тока — от 10 Гц до 1 МГц;
— при измерении напряжения высокочастотного напряжения переменного тока от — 10 Гц до 2000 МГц.
Пределы допускаемой основной погрешности при измерении напряжения постоянного тока ВК3-78А:
— с напряжением 100 мВ и ценой единицы младшего разряда 0,1 мкВ — ±(0,003% от UХ +0,0005% от UK);
— с напряжением 1 В и ценой единицы младшего разряда 1 мкВ — ±(0,002% от UХ +0,0005% от UK);
— с напряжением 10 В и ценой единицы младшего разряда 10 мкВ — ±(0,0018% от UХ +0,0003% от UK);
— с напряжением 100 В и ценой единицы младшего разряда 100 мкВ — ±(0,0045% от UХ +0,001% от UK);
— с напряжением 1000 В и ценой единицы младшего разряда 1 мВ -±(0,006% от UХ +0,002% от UK).
Где UХ — значение измеряемого напряжения; UK — конечное значение диапазона измерения.
Пределы допускаемой основной погрешности ВК3-78А при измерение среднеквадратического значения высокочастотного напряжения переменного тока приведены в следующей таблице.
| Преобразователи | Диапазон
напряжения |
Диапазон частот | Погрешность |
| Пробник ТС-14А | от 10 мВ до 50 мВ | от 10 Гц до 10 МГц | ±20% |
| от 10 МГц до 2000 МГц | ±30% | ||
| Пробник ТС-014А | от 50 мВ до 10 В | от 10 Гц до 100 Гц | ±(0,5+0,008∙UK/UX)% |
| от 100 Гц до 10 МГц | ±(0,2+0,008∙UK/UX)% | ||
| от 10 МГц до 2000 МГц | ±(0,2+0,008∙UK/UX +0,008∙F/fn)% |
||
| Пробник ТС-014А
с делителем напряжения ТС-030 |
от 5 В до 100 В |
от 10 Гц до 1 кГц | ±0,5% |
| от 1 кГц до 1 МГц | ±(0,3+0,008∙UK1/UX)% | ||
| от 1 МГц до 300 МГц | ±(0,3+0,008∙UK1/UX +0,03∙F/fn)% |
||
| Преобразователь
проходной ТС-018А |
от 5 В до 100 В |
от 200 кГц до 1 МГц | ±(0,5+0,01∙UK1/UX)% |
| от 1 МГц до 10 МГц | ±(0,2+0,01∙UK1/UX)% | ||
| 10 МГц до 2000 МГц | ±(0,2+0,01∙UK1/UX +0,008∙F/fn)% |
Где:
— UK — конечное значение диапазона измерения пробником ТС-014А;
— UK1 — конечное значение диапазона измерения пробником ТС-014А с делителем напряжения ТС-030 и преобразователем проходным ТС-018А;
— UX — значение измеряемого напряжения;
— F — частота измеряемого напряжения;
— fn — нормирующее значение частоты.
Вольтметры ВК3-78А в соответствии с государственной поверочной схемой для средств измерения напряжения переменного тока высокой частоты могут быть аттестованы в качестве рабочего эталона 1-го и 2-го разрядов до 2 ГГц.
Прибор обеспечивает математическую обработку результатов измерения по командам, заложенным во внутреннюю память.
