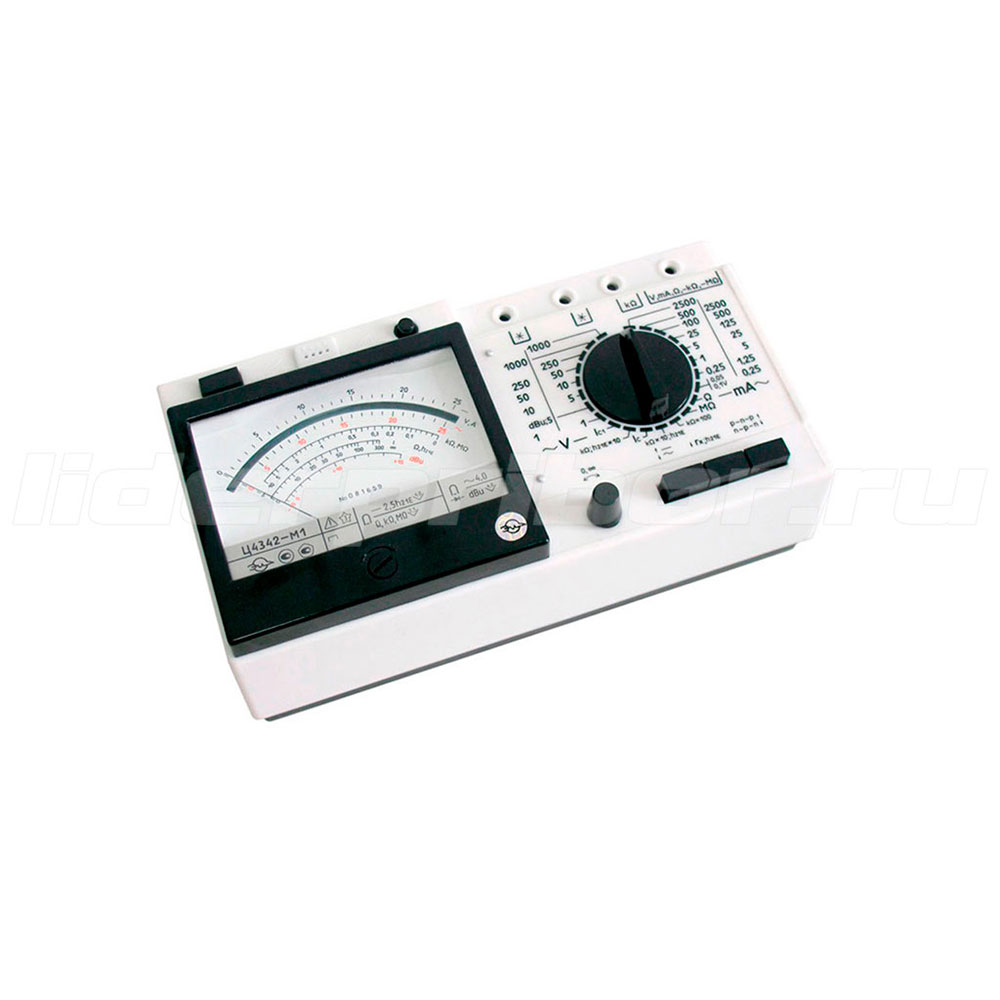

Ц4342-М1 прибор электроизмерительный многофункциональный

Описание Ц4342-М1 прибор электроизмерительный многофункциональный

Ц4342-М1 прибор электроизмерительный многофункциональный с автоматической защитой от электрических перегрузок предназначен для измерения силы и напряжения постоянного тока, среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, сопротивления постоянному току в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы. Приборы Ц4342-М1 используют для измерения параметров биполярных транзисторов мощностью не более 150 мВт, а именно статистического коэффициента передачи тока в схеме с общим эмиттером h_21E, обратных токов коллектора I_CBO, эмиттера I_EBO, коллектор-эмиттер I_CEO при разомкнутом выводе базы и коллектор-эмиттер I_CES при короткозамкнутых выводах эмиттера и базы. Прибор применяют при регулировании, ремонте и проверке работоспособности электро- и радиоаппаратуры. По конструктивным особенностях измерительного механизма прибор электроизмерительный многофункциональный Ц4342-М1 относится к магнитоэлектрическим с подвижной катушкой на растяжках, механическим противодействующим моментом и механическим отсчетным устройством. По принципу действия и конструктивным особенностям преобразователя, применяемого в измерительной цепи на переменном токе, относится к выпрямительным приборам с полупроводниковыми выпрямителями. Расширение диапазонов измерений осуществляется с помощью коммутации шунтов и добавочных сопротивлений.

Технические характеристики Ц4342-М1 прибор электроизмерительный многофункциональный

• Класс точности: 2.5, 4
• Рабочий диапазон частот в зависимости от диапазона измерений: 45 Гц … 10 кГц
• Основная погрешность изменения показаний и вариация показаний (γ) выражается в процентах в виде приведенной погрешности по формуле, где ∆ — значение абсолютной погрешности, изменения показаний прибора и вариации показаний, выраженное в единицах измеряемой величины или единицах длины шкалы, а X_N — нормирующее значение, выраженное в тех же единицах, что и абсолютная погрешность: γ=(∆·100/X_N).
• Диапазон измерений:
  • силы постоянного тока при падении напряжения не более 0.4 В: 0.05, 0.25, 1, 5, 25, 100, 500, 2500 мА
  • силы переменного тока при падении напряжения не более 1.2 В: 0.25, 1.25, 5, 25, 125, 500, 2500 мА
  • напряжения постоянного тока при токе потребления от измеряемого сигнала не более 0.053 мА: 0.1, 1, 5, 10, 50, 250, 1000 В
  • абсолютного уровня сигнала по напряжению при токе потребления от измеряемого сигнала не более 2800 мА: -10 … 15 дБн
• Диапазон измерений напряжения переменного тока при токе потребления от измеряемого сигнала:
  • не более 5.2 мА: 0.2 … 1 В
  • не более 2.8 мА: 1 … 5 В
  • не более 1.05 мА: 2 … 10 В, 10 … 50 В, 50 … 250 В
  • не более 0.28 мА: 200 … 1000 В
• Диапазон измерений сопротивления постоянному току при токе потребления от источника питания:
  • не более 7.6 мА: 0 … 0.3 кОм
  • не более 7.2 мА: 0 … 10 кОм
  • не более 0.72 мА: 0 … 100 кОм
  • не более 0.072 мА: 0 … 1000 кОм
  • не более 15 мА: 0 … 10000 кОм
• Статистический коэффициент передачи тока h_21E при токе потребления от источника питания:
  • не более 0.72 мА: 200
  • не более 7.2 мА: 2000
• Пределы допускаемой основной приведенной погрешности при измерении:
  • силы и напряжения постоянного тока: ±2.5 %
  • силы и напряжения переменного тока: ±4 %
  • сопротивления постоянному току: ±2.5 %
  • абсолютного уровня сигнала по напряжению переменного тока: ±4 %
  • статистического коэффициента передачи тока h_21E: ±4 %
• Изоляция между всеми изолированными электрическими цепями и корпусом в нормальных климатических условиях применения при среднеквадратическом значении 3 кВ выдерживает в течение 1 мин действие испытательного напряжения переменного тока синусоидальной формы частотой: 49 … 51 Гц
• Пределы допускаемых дополнительных приведенных погрешностей вызванных изменением влияющих факторов от нормальных значений, в процентах от нормирующего значения входного сигнала для каждого из диапазонов измерений равны:
  • при изменении температуры окружающего воздуха -10 … +40 °С:- ±1 % (на каждые +10 °С: — ±4 %)
  • при отклонении положения прибора от горизонтального на 10º в любом направлении: ±2.5 %
  • при изменении синусоидальной формы кривой силы или напряжения переменного тока с коэффициентом несинусоидальности не более 5 %: ±5 %
  • при воздействии внешнего однородного магнитного поля постоянного с индукцией 0.5 мТл: ±1.5 % (для переменного с индукцией 0.2 мТл при частоте не более 1 кГц: ±4 %)
  • при отклонении среднеквадратического значения формы кривой измеряемых силы или напряжения переменного тока от синусоидальной формы под влиянием 2, 3 и 5-й гармонической составляющей, равное 5 %: ±5 %
  • при отклонении ферромагнитной опорной плоскости, толщиной 1.5 … 2.5 мм: ±1.2 %
  • при отклонении прибора, размещенного вплотную и до этого находившийся на расстоянии не менее 1 м: ±1.2 %
• Средняя наработка на отказ: не менее 12500 ч
• Средний полный срок службы: не менее 12 лет
• Выдерживает воздействие кратковременных электрических перегрузок:
  • от конечного значения диапазона измерений: не более 25-кратных
  • в последовательных цепях: не более 50 А
  • в параллельных цепях: не более 2 кВ

Частотный диапазон при измерениях силы и напряжения переменного тока

• Защита от перегрузок: автоматическая
• Питание автоматической защиты и схемы измерения сопротивления осуществляется от: электрохимического источника постоянного тока
• Время:
  • успокоения и показаний: не более 4 с
  • непрерывной работы с перерывом до повторного включения 1 ч: 16 ч
  • включения под перегрузку с интервалом 0.5 с: 20 с
  • установления рабочего режима: непосредственно после включения
• При отсутствии источника питания автоматической защиты кратковременные перегрузки (время воздействия не более 0.5 с) не должны превышать в диапазонах измерений:
  • не более 1 А, где I_К — конечное значение диапазонов измерений силы тока и напряжения: 5·I_К
  • не менее 1 А: 2,5·(1 А+I_К)
  • не более 100 В, где U_К — конечное значение диапазонов измерений силы тока и напряжения: 5·U_К
  • не менее 100 В: 2·U_К
• Габаритные размеры: 215×115×90 мм
• Вес: 0.9 кг

Условия эксплуатации

• Нормальные условия:
  • температура окружающего воздуха: +15 … +25 °С
  • относительная влажность при +25 °С: до 80 %
  • атмосферное давление: 84 … 106 кПа (630 … 795 мм.рт.ст.)
• Рабочие условия:
  • относительная влажность при +25 °С: до 80 %
  • атмосферное давление: 84 … 106.7 кПа (630 … 800 мм.рт.ст.)

Транспортирование

• Температура окружающего воздуха: -50 … +50 °С
• Относительная влажность при +35 °С: до 98 %
• Атмосферное давление: 84 … 106.7 кПа (630 … 800 мм.рт.ст.)
• Максимальное ускорение механических ударов при частоте 80 … 120 ударов в минуту: 30 м/с²
• Железнодорожные вагоны, контейнеры, кузова автомобилей, используемые для транспортирования прибора, не должны иметь следов перевозки цемента, угля, химикатов и т.д

Хранение

• Температура окружающего воздуха: +10 … +35 °С
• Относительная влажность при +25 °С: до 80 %
• В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию
• Климатическое исполнение: УХЛ4
• Группа по рабочим и климатическим условиям: 2
