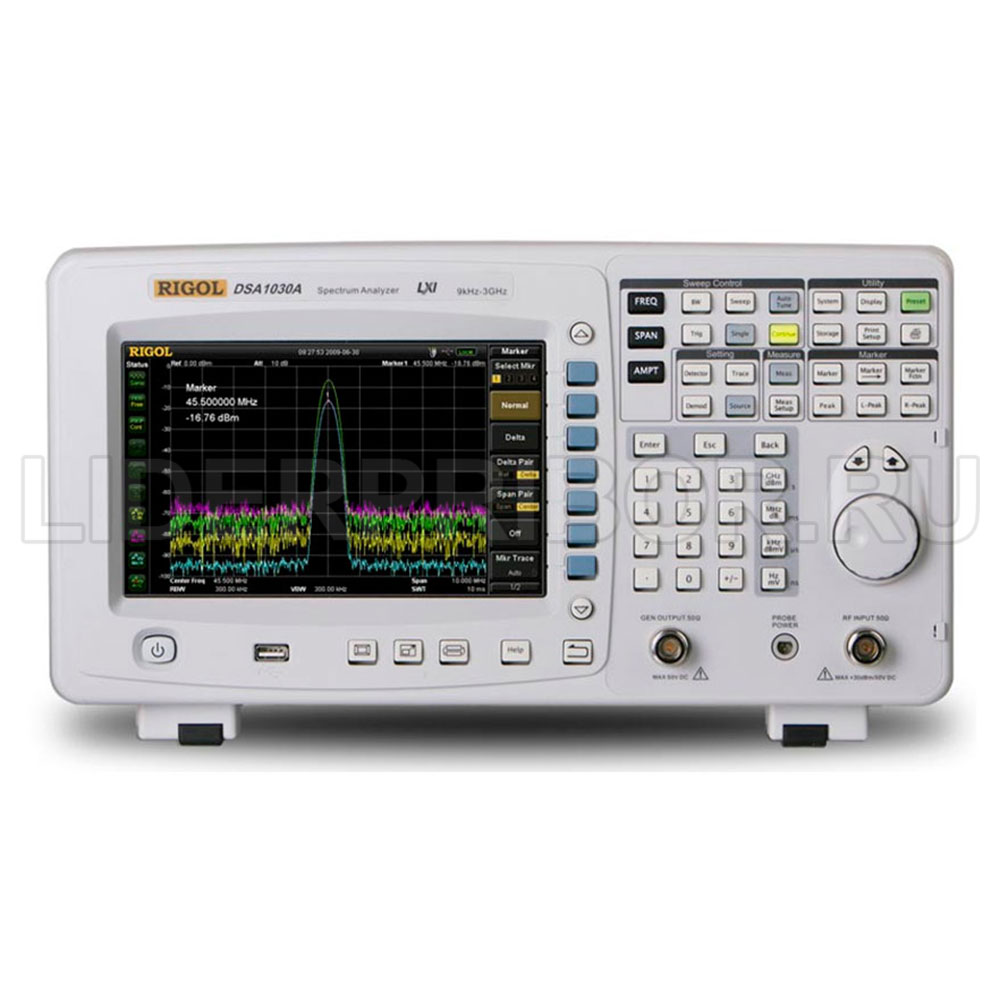

DSA1030A анализатор спектра
Цена по запросу
ДРУГИЕ ТОВАРЫ
-
49-30-44 аттенюатор 30 дБ, 8.5 ГГц, 150 Вт, N (m) - N (m)
Цена по запросу -
113 000 ₽
Описание
Анализатор спектра Rigol DSA1030A представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A для измерения S-параметров.
Технические характеристики
| Характеристики | Параметры | Значения | |
| ЧАСТОТА | Частотный диапазон | 9 кГц…3 ГГц | |
| Разрешение | 1 Гц | ||
| Температурная стабильность источника опорной частоты | ± 3х10-6 | ||
| Изменение погрешности источника опорной частоты | ± 3х10-6/год | ||
| Погрешность измерения частоты | Разрешение маркера: ± полоса обзора / (кол. точек развертки-1) |
||
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|||
| Полоса обзора | Нулевая, 100 Гц…3 ГГц | ||
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) | ||
| Плотность фазовых шумов (центр. частота =500 МГц, RBW ≤1кГц) | <-88 dBс/Гц @ 10 кГц <-100 dBс/Гц @ 100 кГц <-110 dBс/Гц @ 1 МГц |
||
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
10 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
|
| Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 | ||
| Погрешность установки полосы пропускания ПЧ | <5% | ||
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | ||
| АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +30 дБм | |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый | ||
| Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=10 Гц |
без предусилителя: 100 кГц…10 МГц: <-85 дБм-3 x (f/1 МГц) дБ, типично -125 дБм 10 МГц…2.5 ГГц: <-127 дБм+3 x (f/1 ГГц) дБ, типично -130 dBm 2.5 ГГц…3 ГГц: <-115 дБм с предусилителем: |
||
| АЧХ | без предусилителя: < 0,7 дБ : 100 кГц….3 ГГц с предусилителем: |
||
| Аттенюатор | Предел ослабления: 0…50 дБ, с шагом 1 дБ |
||
| Погрешность переключения (центральная частота=50 МГц): < (0.3 + 0.01 x установленное значение аттенюатора) дБ |
|||
| Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC): ± 0.4 dB |
|||
| Установка опорного уровеня | Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
||
| Разрешение логарифмической шкалы 0,01 дБ , линейной — 4 цифры | |||
| Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.0 дБ |
|||
| Гармонические искажения 2-го порядка | SHI : +35 dBm | ||
| Интермодуляционные искажения 3-го порядка | TOI: +7 dBm (центральная частота>30 МГц) | ||
| Комбинационные искажения | <-60 дБс | ||
| Собственные комбинационные помехи | <-88 дБм, типично | ||
| РАЗВЕРТКА | Диапазон | 10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
|
| ВХОД | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; | |
| Максимальная постоянная составляющая: 50 В |
|||
| Максимально опасный уровень входного сигнала: 40 дБм (10 Вт) |
|||
| Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен) |
|||
| Другие входы / выходы | Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
||
| Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA |
|||
| Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа N (female) Частота 10 Гц, уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
|||
| USB Host 2.0 USB Device 2.0 |
|||
| VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz |
|||
| Запуск | Источник запуска | свободный, видео, внешний | |
| Внешний запуск | 5 В TTL уровень | ||
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов | |
| Поддержка принтера | Протокол PictBridge | ||
| Удаленное управление | USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
||
| Демодулятор | АМ/ЧМ модуляция | ||
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи — 3часа : |
||
| Потребляемая мощность | 35 Вт, типично; 60 Вт, масимально |
||
| Габаритные размеры | 399 x 223 х 159 мм | ||
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) | ||
| Внутренняя память данных | Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
||
| Рабочая температура | 5 ºC …40 ºC | ||
- Логарифмическая шкала: 1 дБ…200 дБ
- Линейная шкала: 0 до опорного уровня
- Количество точек: 601 (нормальный), 751 (полный экран)
- Количество графиков: 3 + основная
- Тип детектора:
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average - Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа. - Единицы измерения:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Расширенные измерения
- измерение мощности в основном канале
- измерение занимаемой полосы
- соотношение мощностей в смежных каналах
- измерение мощности во временной области при нулевой полосе пропускания
- измерение мощности в полосе между двумя максим. точками
- измерение отношения сигнал/шум измерение гармонических искажений
- измерение интермодуляционных искажений
- тестирование в пределах
Стандартная комплектация
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация
- адаптер USB-GPIB
- трекинг-генератор DSA1030-TG (устанавливается на заводе)
- комплект аксессуаров DSA Utility Kit
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
