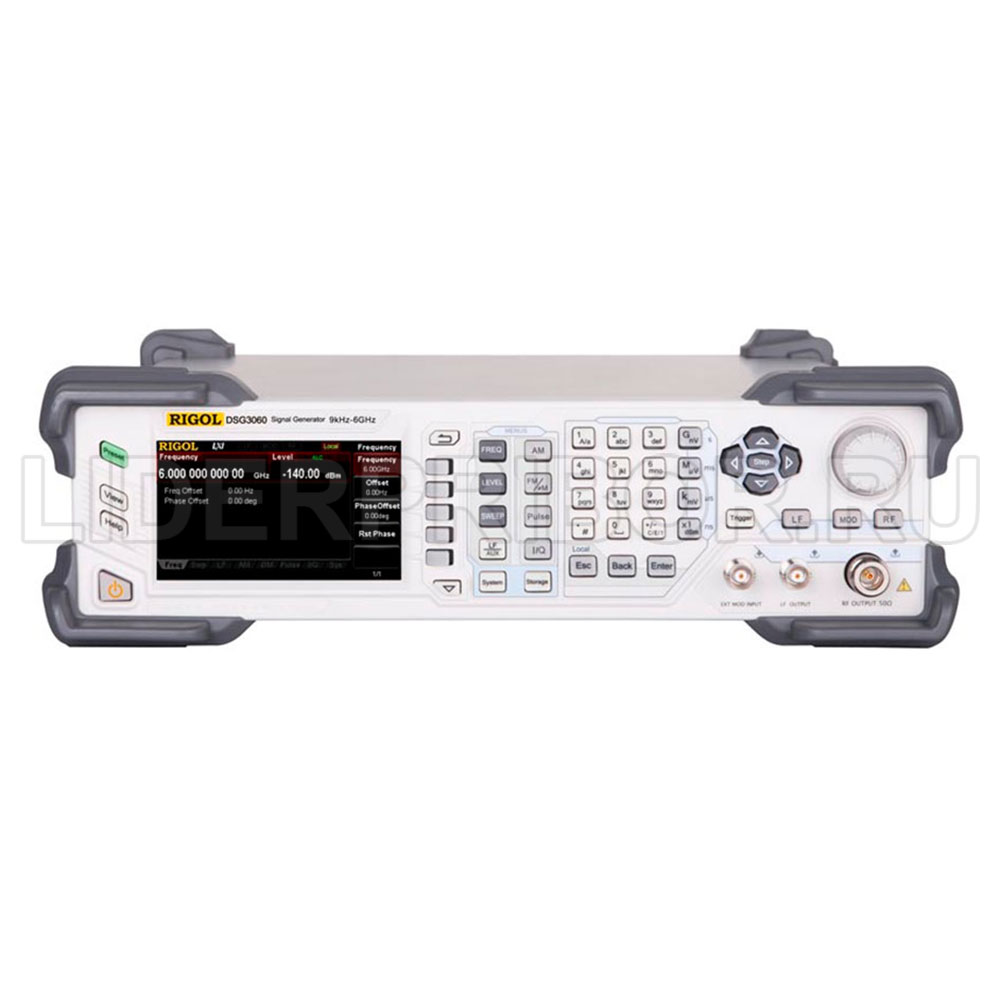

DSG3060 генератор сигналов высокочастотный
Цена по запросу
Описание
Генератор сигналов высокочастотный Rigol DSG3060 позволяет формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 6 ГГц. Широкий диапазон частот обеспечивает генератору сигналов Rigol DSG3060 применение при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и др. Помимо режима СВЧ генератора, Rigol DSG3060 дополнительно может работать в режиме модулятора и генератора импульсов. Благодаря возможности дистанционного управления генератором сигналов Rigol DSG3060 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации.
Технические характеристики
| Характеристика | Значение | |||||
ЧАСТОТА |
||||||
Частотные характеристики |
||||||
| Диапазон частот | 9 кГц ~ 6 ГГц | |||||
| Разрешение | 0,01 Гц | |||||
| Скорость переключения | <10 мс (типичное) | |||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | |||||
Частотные диапазоны |
||||||
| Частотные диапазоны | Значение частоты | N | ||||
| 1 2 3 4 5 6 7 8 9 |
f ≤ 23,4375 МГц 23,4375 МГц < f ≤46,875 МГц 46,875 МГц < f ≤ 93,75 МГц 93,75 МГц < f ≤ 187,5 МГц 187,5 МГц< f ≤ 375 МГц 75 МГц< f ≤ 750 МГц 750 МГц< f ≤ 1500 МГц 1500 МГц < f ≤ 3000 МГц 3000 МГц < f ≤ 6000 МГц |
1 0,03125 0,06625 0,125 0,25 0,5 1 2 4 |
||||
Внутренний источник опорной частоты |
||||||
| Частота опорного генератора | 10 МГц | |||||
| Температурная стабильность (0°С ~ 50°С) |
<0,5 ppm <5 ppb (с опцией OCXO-A08) |
|||||
| Старение | <1 ppm / год <30 ppb / год (с опцией OCXO-A08) |
|||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | ||||
| Уровень | +8 дБ (типичное) | |||||
| Выходной импеданс | 50 Ом (номинальное) | |||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | ||||
| Уровень | 0дБ …+10 дБ (типичное) | |||||
| Входной импеданс | 50 Ом (номинальное) | |||||
| Максимальная девиация | ±5 ppm | |||||
Свипирование по частоте |
||||||
| Рабочие режимы | пошаговое, по списку | |||||
| Режим | одиночное, непрерывное | |||||
| Диапазон | полный | |||||
| Форма | треугольник, пила | |||||
| Шаг изменения | линейный, логарифмический | |||||
| Количество точек | пошаговое: 2…65535 по списку: 1…6001 |
|||||
| Временной диапазон | 20 мс…100 с | |||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||||
Спектральный состав |
||||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм) | < -30 дБн | |||||
| Субгармонические искажения (CW режим) | f ≤ 3 ГГц | < -65 дБн; < -80 дБн (типичное) | ||||
| 3 ГГц < f ≤ 6 ГГц | < -52 дБн; < -70 дБн (типичное) | |||||
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) |
f ≤ 1,5 ГГц | < -64 дБн; < -70 дБн (типичное) | ||||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн; < -64 дБн (типичное) | |||||
| 3 ГГц < f ≤ 6 ГГц | < -52 дБн; < -58 дБн (типичное) | |||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) |
f = 100 МГц | < -120 дБн/Гц (типичное) | ||||
| f = 1 ГГц | < -108 дБн/Гц; < -110 дБн/Гц (типичное) | |||||
| f = 3 ГГц | < -102 дБн/Гц; < -104 дБн/Гц (типичное) | |||||
| f = 6 ГГц | < -96 дБн/Гц; < -98 дБн/Гц (типичное) | |||||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц…3 кГц | < 5 Гц скз, <1 кГц скз (типичное) | ||||
| 0,03 кГц…20 кГц | < 30 Гц скз, <8 Гц скз (типичное) | |||||
УРОВЕНЬ |
||||||
Диапазон установки |
||||||
| Нормированное значение | Устанавливаемое значение | |||||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +7 дБм | +10 дБм | |||
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | ||||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | ||||
| 3 ГГц < f ≤6 ГГц | +13 дБм | +20 дБм | ||||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | |||
| 100 кГц < f ≤6 ГГц | -130 дБм | -140 дБм | ||||
Абсолютная неопределенность |
||||||
| +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | ||||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | |||
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ ) ≤0,5 дБ (тип.) |
≤0,7 дБ (тип.) | |||
| 3 ГГц < f ≤ 6 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ (тип.) | |||
| КСВН | ≤1,8 (типичное) | |||||
Установка уровня |
< 5 % | |||||
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) |
≤5 мс (типичное) | |||||
| Непрерывный режим настройки уровня (ATT-фиксирован, ALC=on, уровень -110 дБм…+13 дБм |
>20 дБ (типичное) | |||||
Обратная мощность |
||||||
| Макс. обратная мощность | 50 В DC — макс. напряжение постоянного тока 10 Вт (1 МГц < f ≤ 6 ГГц) |
|||||
Свипирование по апмлитуде |
||||||
| Рабочие режимы | пошаговое, по списку | |||||
| Режим | одиночное, непрерывное | |||||
| Диапазон | полный уровень | |||||
| Форма | треугольник, пила | |||||
| Шаг изменения | линейный, логарифмический | |||||
| Количество точек | пошаговое: 2…65535 по списку: 1…6001 |
|||||
| Временной диапазон | 20 мс…100 с | |||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||||
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) |
||||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | |||||
| Частотный диапазон | синус, свипирование (синус) | 0,1 Гц ~ 1 МГц | ||||
| меандр | 0,1 Гц ~ 20 кГц | |||||
| треугольник, пила | 0,1 Гц ~ 100 кГц | |||||
| Разрешение | 0,01Гц | |||||
| Выходное напряжение | Диапазон установки | 1 мВ ~ 3 В | ||||
| Разрешение | 1 мВ | |||||
| Свипирование (синус) | Режим | Однократный, непрерывный | ||||
| Время | 1 мс ~ 1000 с | |||||
| Форма | треугольник, пила | |||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||||
| Выходной импеданс | 50 Ом (номинал) | |||||
МОДУЛЯЦИЯ |
||||||
Амплитудная модуляция (АМ) |
||||||
| Источник | внутренний, внешний, внутренний + внешний | |||||
| Глубина | 0 % ~ 100 % | |||||
| Разрешение | 0,1 % | |||||
| Погрешность установки глубины АМ (fмод = 1 кГц) | <4 %уст.значения + 1 % | |||||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | <3 % (типичное) | |||||
| Неравномерность АЧХ | < 3 дБ (номинал.) | |||||
Частотная модуляция (ЧМ) |
||||||
| Источник | внутренний, внешний, внутренний + внешний | |||||
| Девиация | N x 1 МГц (номинал.) | |||||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | |||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | |||||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | |||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | |||||
Фазовая модуляция (ФМ) |
||||||
| Источник | внутренний, внешний, внутренний + внешний | |||||
| Макс. девиация | 3 рад (f≤23,4375 МГц) N x 5 рад (f>23,4375 МГц) |
|||||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | |||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <4 %уст.значения + 0,1 рад | |||||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | <1 % (типичное) | |||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | |||||
Импульсная модуляция |
||||||
| Источник | внутренний, внешний | |||||
| Диапазон включения/выключения | >80 дБ (25 МГц≤ f <3 ГГц) >70 дБ (3 ГГц≤ f ≤6 ГГц) |
|||||
| Время нарстания/спада (10% / 90%) | <50 нс, 10 нс (типичное) | |||||
| Частота повторения импульсов | DC ~ 1 МГц | |||||
Импульсный генератор |
||||||
| Режим | одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000) | |||||
| Период | Диапазон | 40 нс ~170 с | ||||
| Разрешение | 10 нс | |||||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | ||||
| Разрешение | 10 нс | |||||
| Задержка запуска | Диапазон | 10 нс ~170 с | ||||
| Разрешение | 10 нс | |||||
| Двойной импульс | Диапазон | 20 нс ~ (170 с ~ 20 нс) | ||||
| Разрешение | 10 нс | |||||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN) | |||||
Генератор паттернов (опция PUG-DSG3000) |
||||||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | ||||
| Временной диапазон | 20 нс ~170 с | |||||
| Повторение паттернов | 1 ~ 256 | |||||
ВХОДЫ И ВЫХОДЫ |
||||||
Разъемы на передней панели |
||||||
| RF выход | Импеданс | 50 Ом (номинал.) | ||||
| Разъем | N «мама» | |||||
| Вход сигнала внешней модуляции | Импеданс | 50 Ом (номинал.) | ||||
| Разъем | BNC «мама» | |||||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинал.) | ||||
| Разъем | BNC «мама» | |||||
Разъемы на задней панели |
||||||
| Вход внешнего запуска | Импеданс | 1 кОм (номинал.) | ||||
| Разъем | N «мама» | |||||
| Уровень запуска | 5 В TTL | |||||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинал.) | ||||
| Разъем | BNC «мама» | |||||
| Выход свипирования | Выходное напряжение | 0 ~ 10 В (номинал.) | ||||
| Разъем | BNC «мама» | |||||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | ||||
| Выходное напряжение | 0 В / 3,3 В (номинал.) | |||||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | ||||
| Разъем | BNC «мама» | |||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | ||||
| Разъем | BNC «мама» | |||||
Интерфейсы на задней панели |
||||||
| USB-host | Разъем | тип А | ||||
| Протокол | Версия 2.0 | |||||
| USB-device | Разъем | тип B | ||||
| Протокол | BNC «мама» | |||||
| LAN | LXI | 10/100 Base, RJ-45 | ||||
| GPIB (IEC/IEEE) | IEEE-488.2 | |||||
ОБЩИЕ ХАРАКТЕРИСТИКИ |
||||||
| Дисплей | Тип | ЖК TFT | ||||
| Разрешение | 480 x 272 | |||||
| Размер | 4,3″ | |||||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | ||||
| Объем памяти (внутреннего устройства) | 1 Гб | |||||
| Питание | Напряжение AC | 100 В ~ 240 В | ||||
| Частота AC | 45 Гц ~ 440 Гц | |||||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | |||||
| Рабочие условия | Температура | 0°С ~ 50°С | ||||
| Относительная влажность | ≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) |
|||||
| Габаритные размеры | W x H x D | 364 мм х 112 мм х 420 мм | ||||
| Вес | 6,4 кг | |||||
Стандартная комплектация
- Генератор сигналов
- Кабель питания
- Руководство по эксплуатации
Дополнительная комплектация
- импульсный генератор паттернов PUG-DSG3000
- опция повышенной стабильности OCXO опорного генератора OCXO-A08
- I/Q модуляция, выход огибающей IQ-DSG3000
- измеритель мощности PMC-DSG3000
- комплект для монтажа в стойку RM-DSG3000
