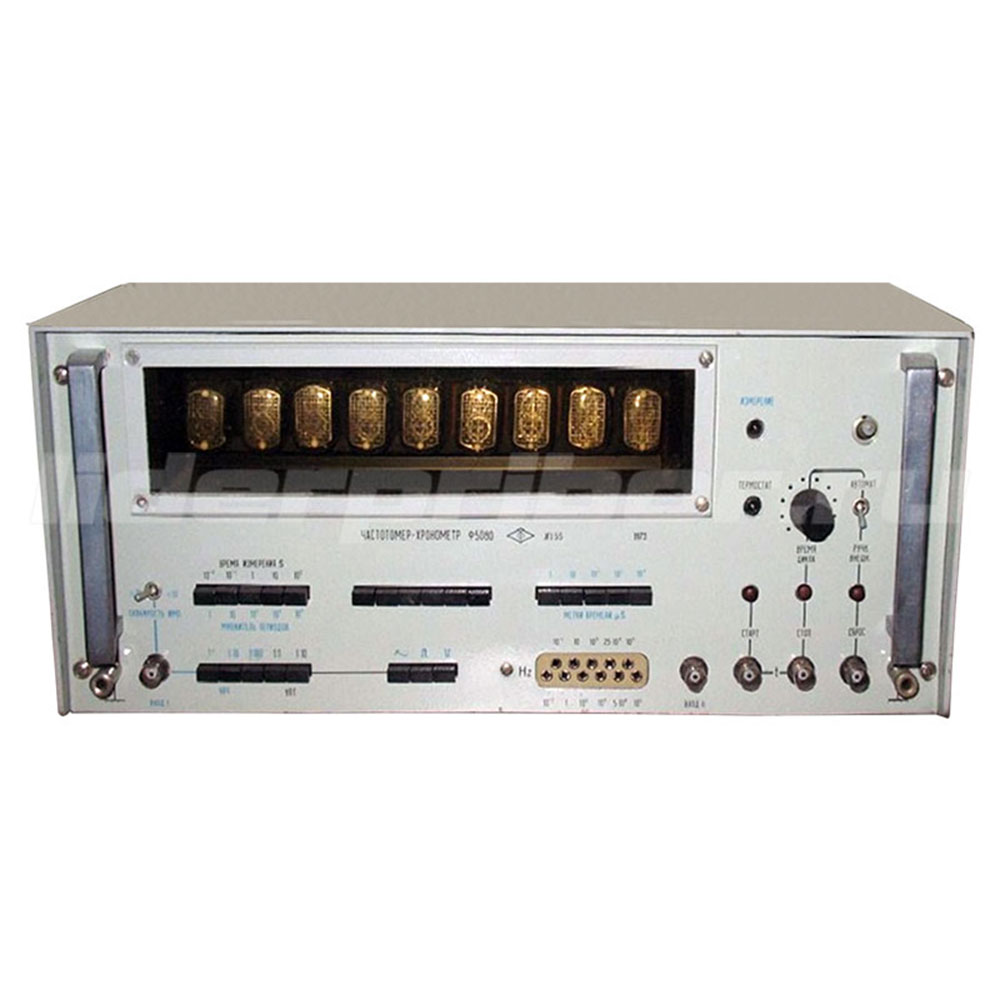

Ф5080 частотомер-хронометр

Описание Ф5080 частотомер-хронометр

Ф5080 частотомер-хронометр предназначается для измерения частоты и периода электрических колебаний, длительности импульсов, интервалов времени, а также для использования его в качестве делителя частоты и генератора образцовых частот.

Частотомер измеряет:

— частоту электрических колебаний в диапазоне от 0,1 Гц до 1,5 МГц;

— периоды электрических колебаний в диапазоне частот от 0,1 Гц до 1 МГц;

— количество электрических импульсов от 1 до 9999999;

— длительность положительных и отрицательных импульсов в диапазоне от 10 мкс до 10⁷ мкс;

— интервалы времени в диапазоне от 10 мкс до 10⁵ с;

— отношение частот в диапазоне от 1:1 до 1,5·10⁵ :1 при входных частотах от 10 Гц до 1,5 МГц, подаваемых на «ВХОД І», и от 10 Гц до 1 МГц, подаваемых на «ВХОД ІІ».

Конструктивно частотомеры-хронометры Ф5080 состоят из трех основных блоков: каркаса с передней панелью, блока питания, блока кварцевого генератора.

Технические характеристики Ф5080 частотомер-хронометр

Предусмотрены выходы импульсных сигналов положительной полярности следующих частот: 10^-2 Гц; 10^-1 Гц; 1 Гц; 10 Гц; 10² Гц; 10³ Гц; 10⁴ Гц; 5·10⁴ Гц; 10⁵ Гц; 10⁶ Гц.

Значение амплитуды сигналов на нагрузке 10 кОм — не менее 5 В.

Время измерение при измерении частоты — 10^-2 с; 10^-1 с; 1 с; 10 с; 10² с.

Хронометр измеряет длительность одного или среднюю длительность 10, 10², 10³, 10⁴ периодов.

Разрешающая способность частотомера Ф5080 при длительности считываемых импульсов 0,5 мкс — 1 мкс.

Предусмотрены три режима управления работой: автоматический, ручной и дистанционный.

Предусмотрена возможность работы во всех режимах с внешним опорным генератором с частотой 1 МГц и напряжением от 1 В до 30 В.

Рабочий диапазон входных напряжений хронометра:

— при измерении значений частоты синусоидальных сигналов для частот от 10 Гц до 1,5 МГц и использовании усилителя переменного тока — от 0,1 В до 100 В эфф.;

— при измерении значений частоты синусоидальных сигналов для частот от 0,1 Гц до 10⁴ Гц и использовании усилителя постоянного тока;

— при измерении значений частоты импульсных сигналов — не менее 1 В ампл. во всем диапазоне;

— при измерении периода при синусоидальных входных сигналов — от 1 В до 100 В эфф.;

— при измерении периода импульсных сигналов — от 1 В до 100 В ампл.;

— при измерении количества импульсов и длительности импульсов — от 1 В до 100 В ампл.;

— при измерении промежутков времени и по каналам управления при дистанционном управлении — от 5 В до 50 В ампл.;

— при работе с внешним опорным генератором 1 МГц — от 1 В до 30 В эфф.;

— при измерении отношения частот (ВХОД ІІ) — сигналы синусоидальные амплитудой от 1 В до 100 В эфф. или импульсные положительной полярности, скважности >2 и амплитудой от 1 В до 100 В ампл.

Время прогрева термостата внутреннего кварцевого генератора — не более 1 ч.

Время прогрева остальной схемы частотомеров — не более 5 мин.

Время непрерывной работы — 24 ч.

Частотомер Ф5080 имеет шесть коаксиальных входов:

— ВХОД I используется при измерении частоты, периода длительности импульсов, количества электрических импульсов и отношения частот для подключения высшей частоты;

— ВЫХОД ІІ используется при измерении отношения частот для подключения низшей частоты;

— три входа «СТАРТ», «СТОП», «СБРОС» используются при измерении промежутков времени и при дистанционном управлении;

— вход «ОПОРНЫЙ ГЕНЕРАТОР» используется при подключении внешнего опорного генератора.

Входные сопротивления и емкости каждого из шести каналов:

При использовании кабелей входные емкости частотомера увеличиваются на 60-100 пФ.

Частотомер можно использовать в качестве делителя частоты с коэффициентами деления 10; 10²; 10³; 10⁴ при входном напряжении от 1 В до 100 В эфф. в диапазоне частот от 10 Гц до 1 МГц.

Хронометры Ф5080 имеют регистр памяти.

Потребляемая мощность — 50 Вт.

Нижнее значение наработки на отказ — 1250 ч.

Габаритные размеры — 405х355х180 мм.

Масса — не более 10 кг.

Условия эксплуатации приборов хронометры Ф5080:

Температура окружающего воздуха — от +10°С до +35°С.

Относительная влажность при температуре +20°С — до 80%.

Напряжение сети питания — 220±22 В.

Частота сети питания — 50±0,5 Гц.
