Ф584 вольтметр

Описание Ф584 вольтметр

Вольтметр Ф584 эффективных значений — прибор предназначен для измерения действующих значений напряжений и токов (совместно с приставкой Ф5051) в цепях переменного тока при синусоидальной и сильно искаженной форме кривой.

Тип индикации измерительной информации вольтметров — стрелочная с непосредственным отсчетом, шкалы приборов отградуированы в значениях напряжения — вольтах.

Области применения вольтметров: точные измерения в маломощных цепях электронных приборов и схем при их поверке, настройке, регулировке и ремонте в радиоэлектронной промышленности, промышленности средств связи, разработка и производство аппаратуры записи и воспроизведения звука, кинотехника, радиовещание, обслуживание проводной связи, измерение при научных исследованиях и другие.

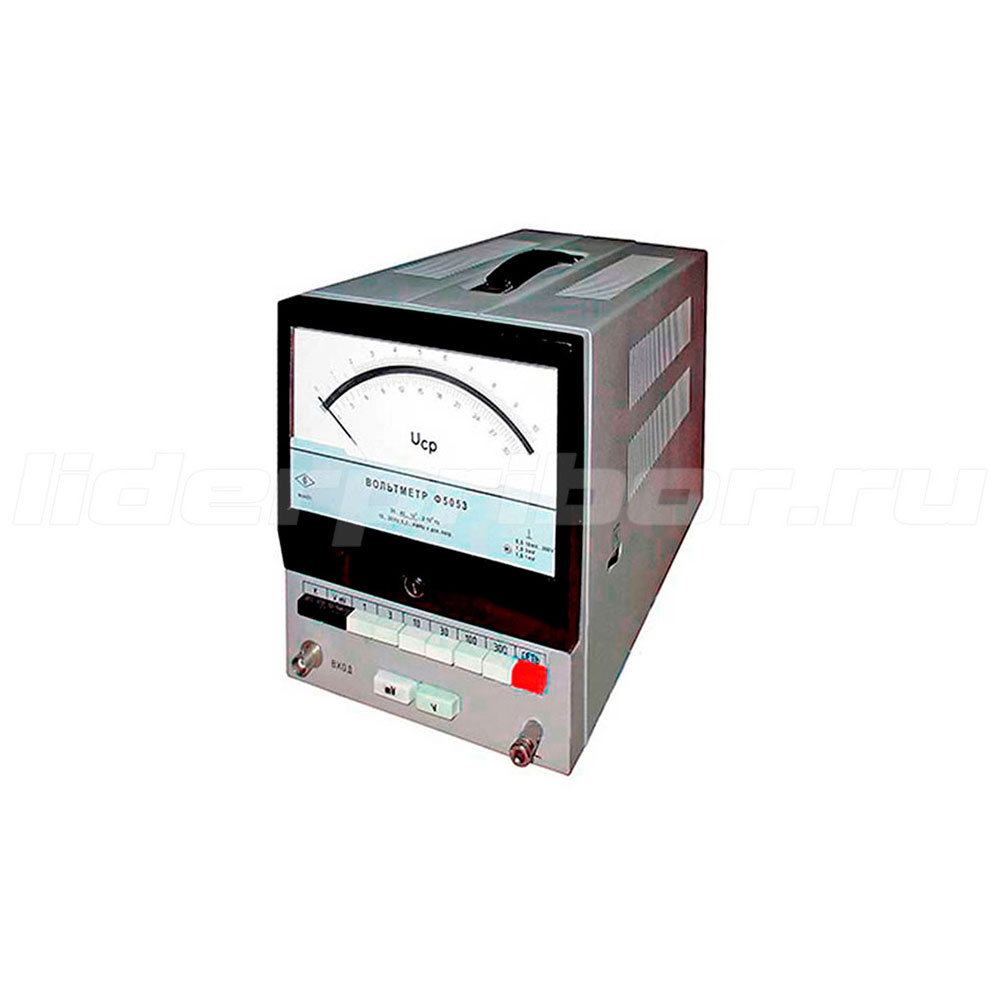

Выходной измерительный прибор вольтметра Ф584 расположен на передней панели, где также расположены входной коаксиальный разъем, зажим для заземления корпуса вольтметра, кнопочный переключатель для переключения диапазонов измерения, калибровки и включения сети питания вольтметра, индикаторов включения диапазонов «mV» или «V».

На задней панели прибора Ф584 расположены: шнур сетевого питания, держатель предохранителя, гнезда токового и потенциального выхода вольтметра, тумблер замыкания-размыкания выходной токовой цепи.

Технические характеристики Ф584 вольтметр

Питание вольтметра — 220±22В.

Номинальная частота: 50±1Гц.

Диапазон измерений:

— вольтметра Ф584: 0,2-1мВ; 0,5-3мВ; 2-10мВ; 5-30мВ; 20-100мВ; 50-300мВ; 0,2-1В; 0,5-3В; 2-10В; 5-30В; 30-100В; 50-300B.

— вольтметра с приставкой Ф5051: 0,002-0,1мА; 0,006-0,3мА; 0,02-0,1мА; 0,06-0,3мА; 0,2-1мА; 0,5-3мА; 2-10мА; 6-30мА; 0,02-0,1А; 0,06-0,3А; 0,2-1А.

Потребляемая мощность — не более 25В·А.

Полное входное сопротивление вольтметра Ф584 на частоте 20Гц на первых шести диапазонах измерения — не менее 10МОм и не менее 100МОм на остальных диапазонах, входная емкость соответственно не превышает 35мФ и 25мФ.

Падение напряжения на входных зажимах приставки:

— для диапазонов до 0,1А включительно — не более 20мВ;

— для диапазонов 0,3А и 1А — не более 100мВ.

Сопротивление изоляции между цепью питания и корпусом вольтметра — не менее 40МОм.

Вольтметр Ф584 имеет токовый и потенциальный выходы сигналов постоянного тока (пропорциональные измеряемому напряжению) с дополнительной погрешностью не более ±0,5% от конечного значения шкалы.

Сопротивление нагрузки токового выхода — не более 200Ом

Выходное сопротивление потенциального выхода — 1кОм±20%.

Время установления показаний — не более 4с.

Габариты вольтметра 160x210x365 мм.

Габариты приставки Ф5051 — 160x70x365 мм.

Длина шкалы — 120 мм.

Масса приборов — не более 8 кг.

Масса приставки — 3 кг.

Основная погрешность вольтметра в нормальной и расширенных областях частот на всех отметках рабочей части шкалы, выраженная в процентах от конечного значения шкалы, не превышает значений, указанных в таблице 1.

Таблица 1. Основные погрешности вольтметра Ф284, выраженные в процентах от конечного значения шкалы.

Изменение показаний Ф584, вызванное изменением коэффициента амплитуды (Ка) от 1 до значений, указанных в таблице 2 при условии, что частота верхней гармоники намеряемого напряжения не превышает частоты нормальной области частот, не превышает значений погрешностей, указанных в таблице 2 и выраженных в процентах от конечного значения шкалы.

Таблица 2. Изменения показаний вольтметра, вызванное изменением коэффициента амплитуды (Ка).

Отклонения показаний приборов вольтметры Ф584 могут быть вызваны:

— изменением температуры окружающего воздуха от +20±5°С до любой температуры в пределах рабочих температур. Отклонения показаний не превышают значений, указанных в таблице 1, на каждые 10°С изменения температуры.

— наклоном прибора на 10° от вертикального положения в любом направлении. Отклонения показаний приборов не превышают ±0,5% от конечного значения рабочей части шкалы.

— изменением напряжения сети питания на ±10% (изменения показаний вольтметра не превышают половины указанных в таблице 1 значений без коррекции).

Пределы допускаемой основной погрешности проборов вольтметры не превышают указанных в таблице 2 величин при наблюдении следующих условий:

— температура окружающего воздуха 20±5°С;

— атмосферное давление 100±4кПа;

— относительная влажность 65±15%;

— вольтметр Ф5051 должен быть установлен так, чтобы его шкала находилась в вертикальном положении;

— стрелка прибора вольтметр до включения установлена на нулевую отметку шкалы;

— внешние магнитные поля, кроме земного магнитного поля, а также электрические заряды на стекле вольтметра практически должны отсутствовать;

— напряжение питающей сети 220В с предельным отклонением ±2%;

— время самопрогрева не менее 15 мин;

— при измерении напряжения — заземление подключено к зажиму, соединенному с корпусом вольтметра, а при измерении тока — к зажиму, соединенному с корпусом приставки;

— при измерении тока — выход приставки соединен со входом вольтметра;

— переключатель диапазонов измерения напряжения — в положения 10мВ.

Принцип действия вольтметра Ф584

На катодный повторитель подаются со входа непосредственно сигналы величиной до 300мВ, а сигналы свыше 300мВ — на входной делитель и ослабляются им в 1000 раз, после чего подаются также на вход катодного повторителя, который реализует получение большого входного сопротивлении и низкого выходного.

Сигнал с катодного повторителя подается на основной делитель и с него на широкополосный усилитель. Выходной ток широкополосного усилителя, пропорциональный величине входного сигнала, проходит по нагревателям последовательно соединенных сигнальных термопреобразователей, разностное напряжение сигнальных термопреобразователей и термопреобразователей обратной связи подается па вход УПТ с большим коэффициентом усиления. УПТ состоит из модулятора, превращающего входное постоянное напряжение в прямоугольные импульсы переменного тока, усилителя переменного тока, усиливающего эти импульсы, демодулятора, превращающего усиленные импульсы переменного тока в постоянное напряжение и выходного усилителя, служащего для усиления выходного постоянного напряжения демодулятора. Для управления работой модулятора и демодулятора служит генератор прямоугольных импульсов с частотой 2,5 кГц.

Выходной ток УПТ проходит через выходной измерительный прибор и нагреватели термопреобразователей обратной связи.

Для получения напряжений, необходимых для питания отдельных, узлов и блоков вольтметра, служит блок питания.

Для измерения тока вход вольтметра Ф584 подключается к выходу приставки Ф5051, которая состоит из набора шунтов, включаемых последовательно в измерительную цепь. По падению напряжения па шунте измеряемому вольтметром определяют величину тока в измеряемом объекте.
