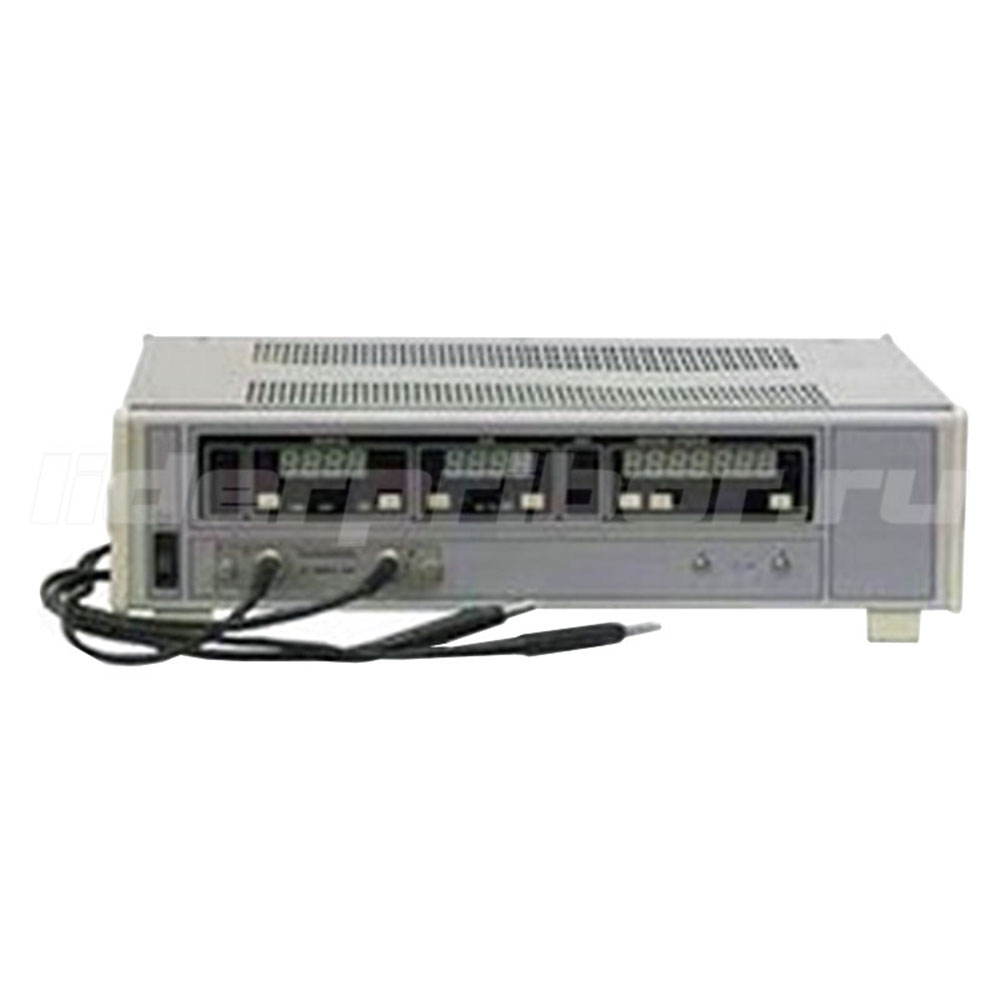

ФК2-40/1 измеритель разности фаз и отношения уровней

Описание измерителя разности фаз и отношения уровней ФК2-40/1

ФК2-40/1 измеритель разности фаз и отношения уровней программируемый автоматизированный предназначен для измерения разности фаз между двумя синусоидальными сигналами одной частоты каналов А и Б, напряжений в этих каналах, отношения уровней сигналов в ручном режиме работы или в составе автоматизированных систем через КОП. Прибор может использоваться в качестве селективного вольтметра и как стробоскопическая приставка для низкочастотных приборов.

Принцип действия измерителя основан на стробоскопическом преобразовании высокочастотных сигналов в диапазоне частот от 1 МГц до 1000 МГц, поступающих на входы А и Б, в сигналы промежуточной частоты 20 кГц. Преобразователь частоты служит для преобразования входного сигнала в промежуточную частоту 20 кГц. Усилитель промежуточной частоты выделяет основную гармонику сигнала промежуточной частоты 20 кГц и преобразует в цифровой код. Система фазовой автоподстройки частоты предназначена для получения сигнала промежуточной частоты 20 кГц. Узел микропроцессорный управляет режимами работы измерителя. Узел индикации предназначен для отображения величины измеряемых параметров, а также режимов работы прибора.

Устройство связи обеспечивает управление прибором через КОП. Прибор может работать в ручном режиме или в составе АИС через интерфейс КОП, USB, RS-232. Вольтметр прибора измеряет среднеквадратическое значение напряжения первых гармоник сигналов.

Измеритель разности фаз и отношения уровней ФК2-40/1 представляет собой моноблок, выполненный в корпусе базовой несущей конструкции «Надел-85». Основные функциональные узлы прибора:

• преобразователь частоты стробоскопический;
• система фазовой автоподстройки частоты;
• усилитель промежуточной частоты;
• узел управления микропроцессорный, узел индикации, устройство связи, блок питания.

Измерители ФК2-40/1 позволяют реализовать следующие виды измерений:

• измерение параметров в 50-Омных трактах;
• измерение параметров кварцевых резонаторов;
• измерение параметров активных электрических схем;
• измерение электрических длин отрезков линий передачи сигналов сверхвысоких частот.

Технические характеристики измерителя разности фаз и отношения уровней ФК2-40/1

• Диапазон частот: 1 … 1000 МГц
• Пределы измерения разности фаз: 0 … ±180 °
• Пределы измерения напряжений гармонического сигнала:
  • в канале А: 0.3 … 1000 мВ
  • в канале Б: 0.05 … 1000 мВ
• Пределы допускаемой абсолютной погрешности измерения напряжения первой гармоники измерителя при уровне 100 мВ:
  • в диапазоне частот 1 … 500 МГц: 6 %
  • в диапазоне частот 500 …1000 МГц: 15 %
• Пределы допускаемой абсолютной погрешности:
  • при равных уровнях входных сигналов порядка 100 мВ: ±0.35 °
  • при изменении уровней сигналов в динамическом диапазоне 50 дБ: 1.5°
• Разрешающая способность измерений отношения уровней сигналов по первой гармонике при напряжении не менее 10 мВ: не более 0.01 дБ
• Разрешающая способность прибора при уровнях входных сигналов не менее 10 мВ: не более 0.1 °
• Пределы измерения отношения уровней: 80 дБ
• Погрешность измерения отношения уровней при изменении уровня сигнала в динамическом диапазоне 50 дБ: 0.15 дБ
• Развязка между каналами:
  • 1 … 300 МГц: 100 дБ
  • 300 … 1000 МГц: 90 дБ
• КСВН:
  • 1 … 500 МГц: 1.1
  • 500 … 1000 МГц: 1.15
• Средняя наработка на отказ: не менее 10 000 ч
• Средний срок службы: не менее 15 лет
• Время непрерывной работы: не менее 24 ч
• Потребляемая мощность: 50 ВА
• Питание от сети переменного тока:
  • напряжением 198 … 242 В
  • частотой 50 Гц
• Габаритные размеры: 480×459×137 мм
• Вес: 15 кг

Условия эксплуатации измерителя разности фаз и отношения уровней ФК2-40/1

• Температура окружающего воздуха: +5 … +40 °С
• Относительная влажность при +25 °С: до 98 %
• Атмосферное давление: 84 … 106 кПа
