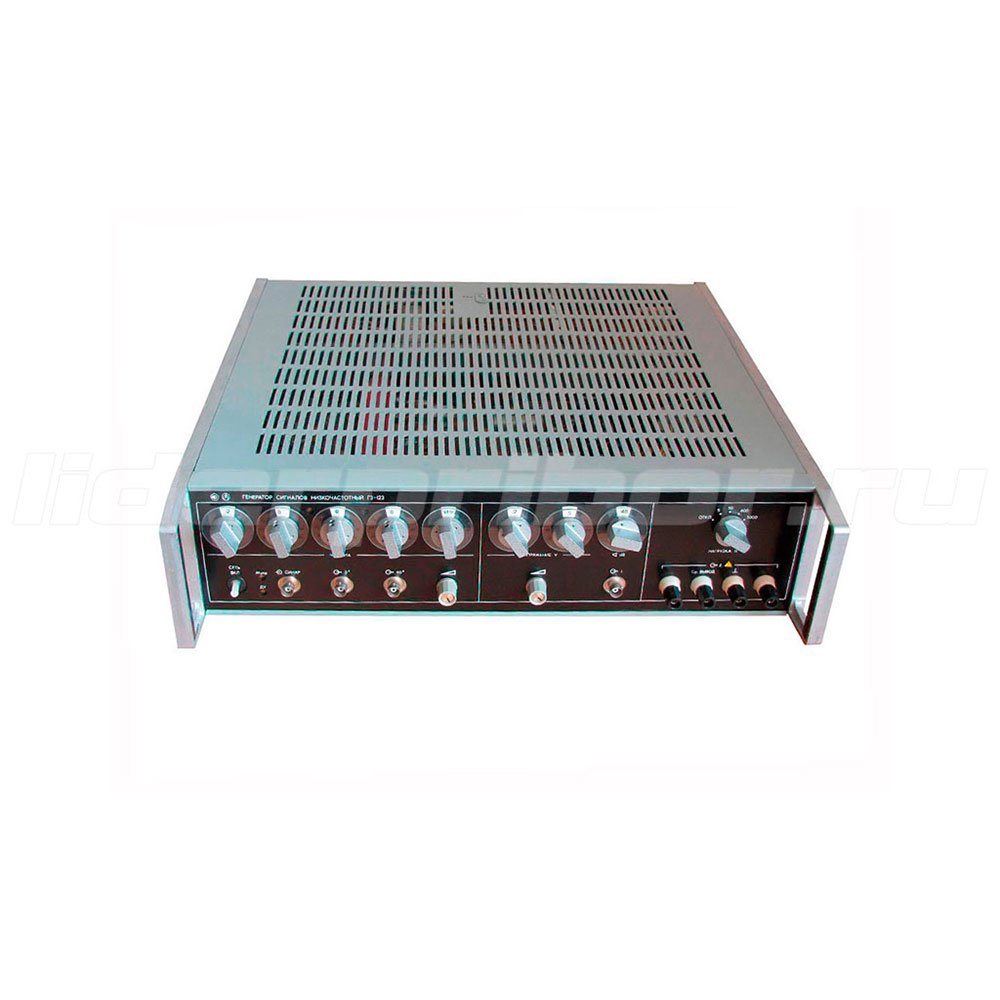

Г3-123 генератор сигналов низкочастотный

Описание Г3-123 генератор сигналов низкочастотный

Генератор сигналов низкочастотный Г3-123 представляет собой источник синусоидального сигнала с повышенной выходной мощностью и предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

В генераторе предусмотрена возможность дистанционного управления частотой, что позволяет использовать его в автоматизированных измерительных системах через внешнее согласующее устройство.

Технические характеристики Г3-123 генератор сигналов низкочастотный

• Генератор обеспечивает установку частоты выходного сигнала в диапазоне: 1 Гц … 299.9 кГц — на гнезде 1
• Установка частоты прибора осуществляется дискретно с передней панели и дистанционно на четырех поддиапазонах:
  • 1 … 200 Гц через 0.1 Гц — I поддиапазон
  • 200 Гц … 2 кГц через 1 Гц — II поддиапазон
  • 2 … 20 кГц через 10 Гц — III поддиапазон
  • 20 … 299.9 кГц через 100 Гц — IV поддиапазон
• Запас в начале и конце диапазона и величина перекрытия между поддиапазонами не менее значения основной погрешности установки частоты
• Основная погрешность дискретной установки частоты прибора не превышает:
  • ±1 % в диапазоне частот 10 Гц … 20кГц на І, II, III поддиапазонах
  • ±1.5 % в диапазоне частот от 1 … 10 Гц на I поддиапазоне
  • 20 … 299.9 кГц на IV поддиапазоне
• Дополнительная погрешность установки частоты от изменения температуры окружающего воздуха на каждые 10 °С в интервале рабочих температур не превышает ±3∙10^-3ƒ, где ƒ — номинальное значение установленной частоты, Гц
• Плавная расстройка частоты прибора в пределах дискретности не менее:
  • +0.15 Гц в диапазоне частот 10 … 200 Гц
  • +1.5 Гц в диапазоне частот 200 Гц … 2 кГц
  • +15 Гц в диапазоне частот 2 … 20 кГц
  • +150 Гц в диапазоне частот 20 … 299.9 кГц
  • в диапазоне частот 1 … 10 Гц величина плавной расстройки частоты не нормируется
• Нестабильность частоты генератора при дискретной установке частоты не превышает 1∙10^-3ƒ за любые 15 минут после установления рабочего режима
• В приборе предусмотрена возможность синхронизации частоты от внешнего источника синусоидального сигнала. Полоса захвата в режиме синхронизации не менее 2 % от установленного значения частоты прибора при значении синхронизирующего сигнала 1.5 В
• Входное сопротивление синхровхода (600±60) Ом
• Наибольший уровень выходной мощности прибора на гнезде 1 прибора при подключенной нагрузке (50±0.5) Ом не менее 10 Вт (напряжение 22.4 В)
• Установка уровня выходного напряжения на гнезде 1 прибора осуществляется дискретно в пределах 2 … 23 В с дискретностью 1 В
• Плавная регулировка уровня выходного напряжения в пределах дискретности на гнезде 1: не менее 1.2 В
• Основная погрешность установки уровня выходного напряжения прибора на гнезде 1 прибора на частоте 1 кГц не превышает ±(2+4В/U)%, где U — номинальное значение установленного напряжения, В
• Дополнительная погрешность установки уровня выходного напряжения на гнезде 1, обусловленная изменением температуры окружающего воздуха на каждые 10 °С в интервале рабочих температур, не превышает ±1 %
• В приборе на гнезде 1 предусмотрена ступенчатая регулировка уровня выходного напряжения. Регулировка осуществляется при помощи встроенного аттенюатора на 60 дБ ступенями через 20 дБ
• Погрешность ослабления встроенного аттенюатора при подключенной активной нагрузке (50±0.5) Ом во всем диапазоне частот не превышает ±0.3 дБ
• В приборе предусмотрен выносной делитель, обеспечивающий ослабление уровня выходного напряжения на 40 дБ
• Погрешность ослабления выносного делителя прибора во всем диапазоне частот не превышает ±0.3 дБ
• Нестабильность уровня выходного напряжения на гнезде 1 не превышает 1 % за любые 3 часа работы
• Неравномерность уровня выходного напряжения на гнезде 1 прибора в диапазоне частот относительно уровня выходного напряжения на частоте 1 кГц не превышает:
  • ±0.6 % в диапазоне частот свыше 20 Гц … 100 кГц
  • ±1 % в диапазоне частот свыше 100 … 200 кГц
  • ±2 % в диапазоне частот свыше 200 … 299.9 кГц
  • ±10 % в диапазоне частот 1 …  20 Гц
• Наибольший уровень выходной мощности прибора на клеммах 2 (трансформаторный выход) при симметричных и несимметричных нагрузках (5±0.05) Ом, (50±0.5) Ом, (600±6) Ом и (5000±50) Ом не менее 7.5Вт (напряжение 6.2 В, 19.5 В, 68 В, 195 В соответственно) в диапазоне частот 20Гц … 200 кГц. В диапазоне частот 1 … 20 Гц и свыше 200 кГц до 299.9 кГц наличие сигнала не гарантируется
• Асимметрия уровня выходного напряжения на клеммах 2 при симметричных нагрузках (5±0.05) Ом, (50±0.5) Ом, (600±6) Ом и (5000±50) Ом не превышает ±5 %
• Коэффициент гармоник выходного напряжения прибора, соответствующего наибольшему уровню выходной мощности 10 Вт, на гнезде 1 при подключенной нагрузке (50±0.5) Ом не превышает:
  • 0.1 % в диапазоне частот 10 Гц … 20 кГц
  • 0.2 % в диапазоне частот свыше 20 … 100 кГц
  • 0.5 % в диапазоне частот свыше 100 … 200 кГц
  • 1 % в диапазоне частот свыше 200 … 299.9 кГц
  • в диапазоне частот 1 … 10 Гц коэффициент гармоник не нормируется
• Коэффициент гармоник выходного напряжения, соответствующего наибольшему уровню выходной мощности 7.5 Вт, на клеммах 2 в диапазоне частот 20 … 200 кГц при подключенных нагрузках (5±0.05) Ом, (50±0.5) Ом, (600±6) Ом и (5000±50) Ом не превышает ±1.5 %
• Наибольшее значение уровня составляющих с частотой питающей сети и ее гармоник относительно напряжения соответствующего уровню выходной мощности 10 Вт на гнезде 1 не превышает 0.05 %
• На гнезде «Ш» прибора обеспечивается сигнал прямоугольной формы размахом не менее 10 В со скважностью 2±0.5 и длительность фронта и среза не более 0.5мкс (на нагрузке сопротивлением не менее 1 кОм и емкостью не более 12 пФ, подключенной через кабель из комплекта ЗИП)
• На гнездах 0° и 90° обеспечиваются синусоидальные сигналы с фазовым сдвигом 90° величиной не менее 2.5 В на нагрузке сопротивлением не менее 1 кОм и емкостью не более 300 пФ, подключенной через кабель из комплекта ЗИП
• Погрешность фазового сдвига не превышает:
  • ±2° в диапазоне 1 Гц … 2 кГц
  • ±10° в диапазоне свыше 2 … 299.9 кГц
• Прибор обеспечивает свои технические характеристики в пределах установленных норм по истечении времени установления рабочего режима, равного 15 мин
• Генератор допускает непрерывную работу в рабочих условиях в течение времени не менее 8 часов при сохранении своих технических характеристик
  • Примечания:
    • 1. Время непрерывной работы не включает в себя время установления рабочего режима
    • 2. Время перерыва до повторного включения не менее 1 час
• Питание:
  • сеть переменного тока напряжением (220±22) В, частотой (50±0.5) Гц и содержанием гармоник до 5 %
  • сеть переменного тока (220±11) В, частотой (400±10) Гц и содержанием гармоник до 5 %
• Мощность, потребляемая генератором от сети при номинальном напряжении, не превышает 140 ВА
• Напряжение индустриальных радиопомех, создаваемых прибором, не превышает:
  • 80 дБ на частоте 0.15 … 0.5 МГц
  • 74 дБ на частоте от 0.5 … 2.5 МГц
  • 66 дБ на частоте от 2.5 … 30 МГц
• Напряженность поля индустриальных радиопомех, создаваемых прибором, не превышает 46 дБ на частотах 30 … 300 МГц
• Наработка на отказ не менее 10000 часов
• Гамма-процентный ресурс прибора не менее 10000 часов при γ=90%
• Гамма-процентный срок службы не менее 15 лет при γ=90%
• Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ и 5 лет для неотапливаемых хранилищ при γ=80%
• Среднее время восстановления прибора не более 4 часов
• Габаритные размеры: 488×133×485 мм
• Вес: 15.5 кг

Условия эксплуатации

• Температура окружающей среды 5 … 40 ºС
• Относительная влажность воздуха: до 98 % (при 25 °С)
• Атмосферное давление: 60 … 107 кПа (450 … 800 мм.рт.ст.)
