Г5-41 генератор испытательных импульсов

Описание Г5-41 генератор испытательных импульсов

Г5-41 генератор импульсов предназначений для проверки плоской части переходных характеристик усилителей тракта вертикального отклонения луча осциллографа с полосой частот от 0 до 7 МГц, а также тракты вертикального отклонения луча осциллографов с той же полосой частот по таким параметрам, как время нарастания, время установления, выброс на вершине, неравномерность плоской части вершины импульсов.

Генераторы Г5-41 формируют испытательные прямоугольные импульсы отрицательной полярности и прямоугольные импульсы в виде меандра положительной полярности на двух независимых выходах.

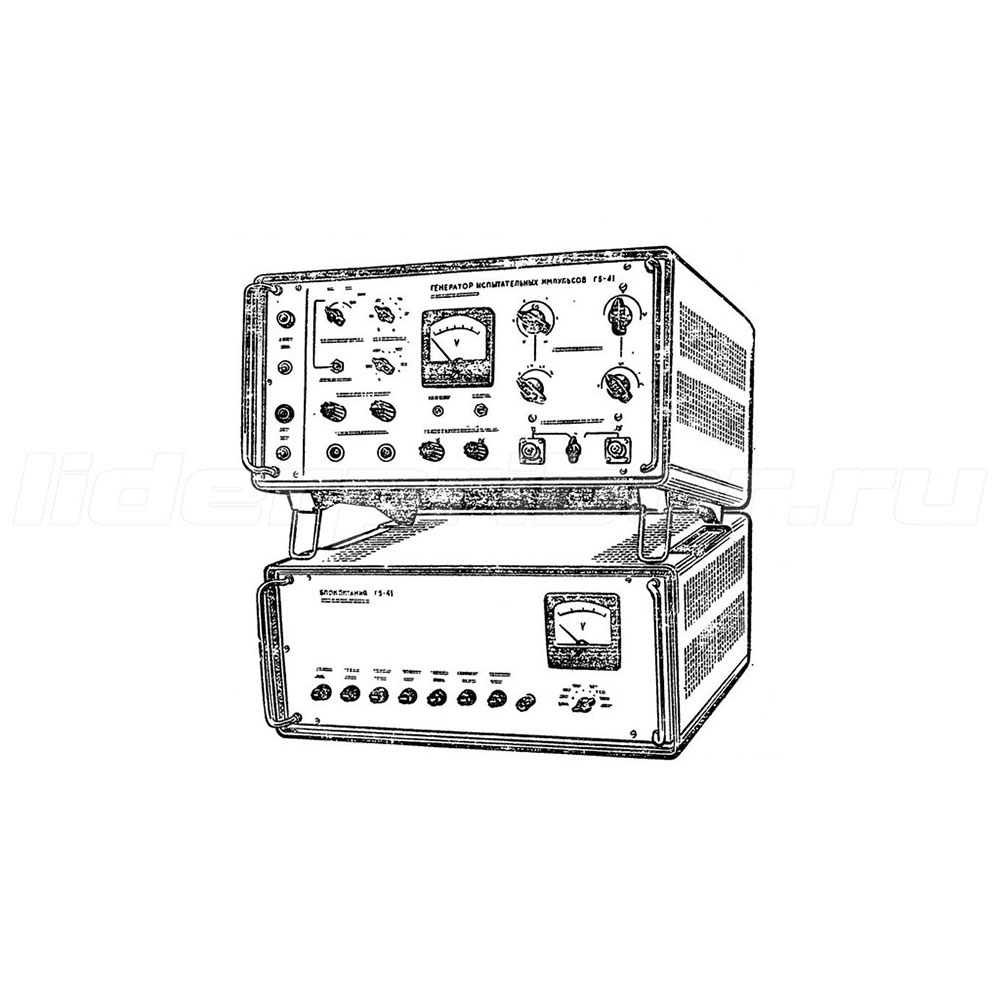

В состав прибора входят генератор и блок питания.

Технические характеристики Г5-41 генератор испытательных импульсов

Длительность импульсов:

— на выходе І — 10 мкс;

— на выходе II — 0,1 с; 1,6 мс.

Частота повторения импульсов:

— на выходе І — 0,1 кГц; 0,3 кГц; 1 кГц;

— на выходе II — 5 Гц; 0,3 кГц.

Выход синхроимпульса:

— амплитуда — от 20 В до 50 В;

— длительность — 1±0,3 мкс.

Длительность фронта генератора Г5-41:

— на выходе І — 20 нс;

— на выходе II — 0,2 мкс.

Длительность среза:

— на выходе І — 0,2 мкс;

— на выходе II — 10 мкс.

Амплитуда импульсов:

— на выходе І — 100 В;

— на выходе II — от 1 В до 100 В.

Нагрузка Г5-41:

— на выходе І — 100 Ом;

— на выходе II — 5 кОм.

Ослабление амплитуды — 40 дБ.

Временный сдвиг относительно синхроимпульса:

— на выходе І — от 0 до 1 мкс;

— на выходе II — от 0 до 1 мкс.

Выброс на вершине:

— на выходе І — 5%;

— на выходе II — 1%.

Неравномерность вершины:

— на выходе І — 1%;

— на выходе II — 1%.

Погрешность установки амплитуды — ±(0,1?U+0,2) В.

Погрешность установки частоты — 10%.

Потребляемая мощность генератора импульсов Г5-41 — 600 В·А.

Питание от сети переменного тока:

— частотой — 50±0,5 Гц;

— напряжением — 220±22 В.

Габаритные размеры:

— генератор — 480?238?435 мм;

— блок питания — 480?198?435 мм.

Масса:

— генератор — не более 17 кг;

— блок питания — не более 30 кг.

Условия эксплуатации Г5-41:

Температура окружающего воздуха — от +5° С до +40° С.

Относительная влажность при +30° С — до 80%.
