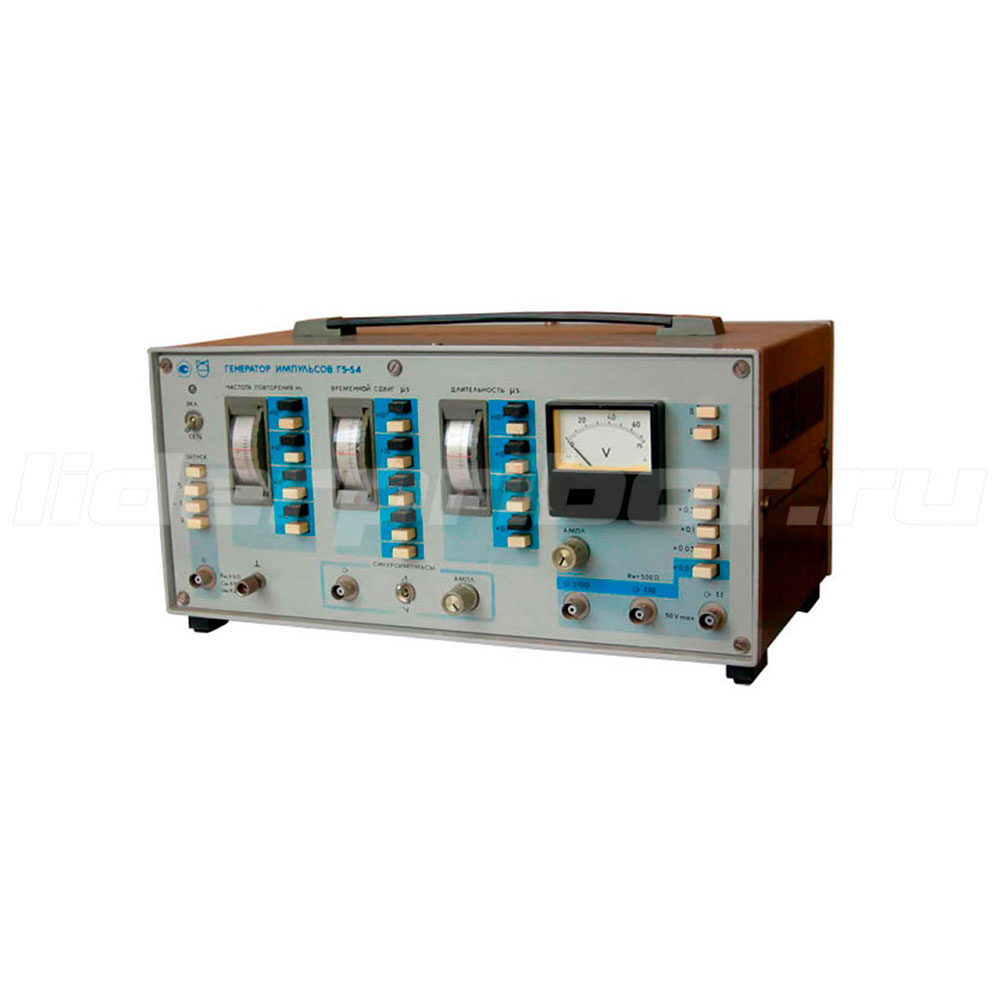

Г5-54 генератор импульсов

Описание Г5-54 генератор импульсов

длит.: 0,1-103мкс, частота повт.: 0,01-100кГц,
ампл.- 0,5-50В (500 Ом), задерж. 0,1-1000мкс,
однократный и внешний запуск;
П-370х227х185, М-6кг.
Генератор импульсов Г5-54 предназначен для работы при исследовании, отладке и настройке радиотехнических устройств в различных отраслях народного хозяйства и научных исследованиях.

По условиям эксплуатации приборы Генераторы импульсов Г5-54 относятся ко II группе ГОСТ 22261-76.

Условия эксплуатации:

электропитание от сети 50 Гц 220 В ±22 В;

окружающая температура от 283 до 308 К (от +10 до +35°С);

относительная влажность до 80% при 293 К (+20° С);

атмосферное давление 100±4 кПа (750±30 мм рт. ст.).

Технические характеристики Г5-54 генератор импульсов

Генераторы импульсов Г5-54 выдают видеоимпульсы переключаемой полярности прямоугольной формы в диапазоне длительностей основных импульсов от 0,5 до 1000 мкс.

Диапазон длительности 0,1-0,5 мкс согласно ГОСТ 11113-74 является дополнительным.

Длительность основных импульсов (т) регулируется плавно-ступенчато (8 поддиапазонов) от 0,1 до 1000мкс (1 мс) и устанавливается в пределах:

0,1мкс-0,3мкс; 0,3мкс-1,0мкс; 1мкс-3мкс; 3мкс-10мкс; 10мкс-30мкс; 30мкс-100мкс; 100мкс-300мкс; 300мкс-1000мкс. Основной диапазон регулировки — при скважности более 5. Погрешность установки длительности основных импульсов в основном диапазоне не превышает ±(0,1т + 0,03 мкс). Поддиапазон регулировки длительности основных импульсов при скважности менее 5 (до 2) является дополнительным. Погрешность установки длительности в дополнительном поддиапазоне не нормируется.

Нестабильность длительности основных импульсов за один час не превышает ±3% от установленной величины. Паразитная модуляция длительности не превышает 3·10³т + 0,003 мкс.

Максимальная амплитуда основных импульсов Umax на внешней нагрузке 500 Ом с параллельной емкостью 50 пФ не менее 50 В.

Обеспечивается плавная регулировка амплитуды от Umax до 0,3Umax и ступенчатое ослабление с коэффициентами (К) X1; Х0,3; Х0,1; Х0,03.

Генератор импульсов Г5-54 имеет два дополнительных выхода с общими коэффициентами деления 1:1000 (выход 1:10) и 1:10000 (выход 1:100).

Погрешность установки амплитуды в пределах плавно-ступенчатой регулировки не превышает ± (0,1U + К·1В), где К — коэффициент ступенчатого ослабления.

Длительность фронта и среза основных импульсов на внешней нагрузке 500 Ом с параллельной емкостью 50пФ, подключенной к концу кабеля длиной 400 мм (К2), не превышает соответственно 50 и 100 нс при скважности не менее 5, а при скважности менее 5 (до2) — соответственно 75 и 120 нс. При подключении нагрузки с емкостью к концу кабеля длиной 1000 мм (КЗ) длительность фронта и среза не превышает соответственно 75 и 100 нс при скважности не менее 5, а при скважности менее 5 (до 2) — соответственно 100 и 150 нc.

Неравномерность вершины импульса и в паузе при работе на внешнюю нагрузку 500 Ом с параллельной емкостью 50 пФ не превышает 5% от амплитуды при скважности не менее 5, а при скважности от 5 до 2 неравномерность не нормируется. Выбросы на вершине и в паузе не превышают 5% от амплитуды.

Временной сдвиг (задержка) основного импульса относительно синхроимпульса (D) регулируется плавно-ступенчато от 0,1мкс то 1000мкс и устанавливается в пределах:

0,1мкс-0,3мкс 0,3мкс-1,0мкс 1,0мкс-3,0мкс 3,0мкс-10мкс 10мкс-30мкс 30мкс-100мкс 100мкс-300мкс 300мкс-1000мкс

Величина D не должна превышать 0,5 периода повторения основных импульсов (Т).

Обеспечивается установка нуля временного сдвига с помощью специальной кнопки. Основной диапазон регулировки временного сдвига при D < 0,2=»»>Т (при величине временного сдвига менее 0,2 периода повторения).

Погрешность установки временного сдвига в основном диапазоне не превышает ± (0,1D + 0,03 мкс). Дополнительный поддиапазон регулировки временного сдвига при его величине более 0,2 Т (до 0,5 Т).

Погрешность установки в дополнительном поддиапазоне не нормируется. Нестабильность временного сдвига основного импульса относительно синхроимпульса за один час не превышает ±3% от установленной величины. Паразитная модуляция величины временного сдвига не превышает 3·10^-3D +0,01мкс.

Частота повторения импульсов (F) при внутреннем запуске регулируется плавно-ступенчато (8 поддиапазонов) от 0,01 до 100 кГц и устанавливается в пределах:

0,01мкс-0,03мкс; 0,03мкс-0,1мкс; 0,1мкс-0,3мкс; 0,3мкс-1,0мкс; 1мкс-3мкс; 3мкс-10мкс; 10мкс-30мкс; 30мкс-100мкс;

Погрешность установки частоты повторения импульсов не превышает ±0,1F. Нестабильность частоты повторення импульсов за один час не превышает ±3% от установленной величины.

Внешний запуск прибора Генератор импульсов Г5-54 обеспечивается: импульсами длительностью от 0,3 до 5мкс с амплитудой от 1 до 20 В при частоте повторения до 100 кГц (и длительностью фронта не более 0,3 мкс;

б) синусоидальным напряжением амплитудой от 5В до 20В при частоте от 0,05 до 100 кГц;

в) механическим однократным пускателем (кнопкой).

Начальная задержка внешнего запуска не превышает 1 мкс. Генератор импульсов Г5-54 выдает синхроимпульсы со следующими параметрами:

а) полярность переключаемая (положительная и отрицательная);

б) длительность 0,3-1,0 мкс;

в) максимальная амплитуда не менее 10В (но не более 15В) на нагрузке 1 кОм с параллельной емкостью 50 пФ;

г) длительность фронта не более 0,1 мкс;

д) выброс и неравномерность вершины не более 20% амплитуды;

е) длительность среза не нормируется;

ж) неравномерность в паузе не более 10%;

з) выброс в паузе не более 20%.

Параметры входных и выходных ВЧ гнезд прибора:

а) суммарное напряжение (постоянное напряжение и напряжение пусковых сигналов), подаваемое на гнездо Ш2 (внешний запуск), не должно превышать 20 В;

б) гнездо выхода синхроимпульсов допускает подключение к цепям с постоянным напряжением не более 10В;

в) гнезда выходов основных импульсов не допускают подключения к цепям с наличием постоянных напряжений;

г) входное сопротивление гнезда Ш2 не менее 1 кОм с параллельной емкостью не более 50 пФ;

д) выходное сопротивление гнезда Ш50 (выход синхроимпульсов) не более 600 Ом;

е) выходное сопротивление гнезда Ш55 должно быть не более 90 Ом, выходное сопротивление гнезд Ш51 и Ш52 50 Ом ± 5%.

Электрическая прочность изоляции цепи питания прибора выдерживает без пробоя испытательное напряжение 750 В.

Сопротивление изоляции указанной цепи относительно корпуса не менее 20МОм.

Прибор Генератор импульсов Г5-54 обеспечивает свои технические характеристики в пределах норм, установленных ТУ, после времени самопрогрева, равного 15 минутам.

Прибор сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока напряжением 220В ±10%, частотой 50Гц±1% и содержанием гармоник до 5%.

Мощность, потребляемая прибором от сети при номинальном напряжении не превышает 50 Вт.

Генераторы импульсов Г5-54 допускают непрерывную работу в рабочих условиях в течение 8 часов при сохранении своих технических характеристик в пределах норм, установленных ТУ.

Наработка на отказ не менее 2500 часов.
Габаритные размеры прибора 370х227х185 мм.
Габаритные размеры транспортной тары 695X490X465 мм.
Масса прибора не более 6 кг.
Масса прибора в транспортной таре не более 30 кг.
