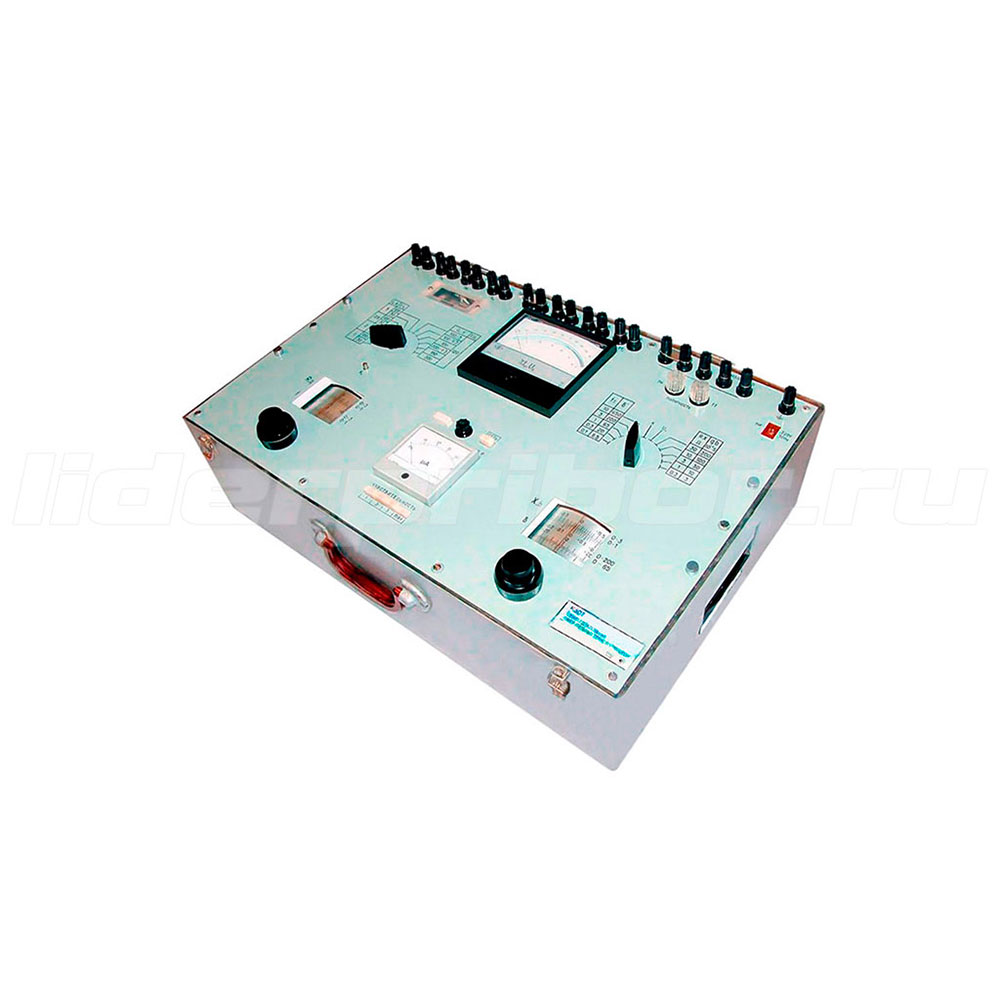

К507 аппарат для поверки измерительных трансформаторов

Описание К507 аппарат для поверки измерительных трансформаторов

Аппарат (комплект измерительный) К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1А; 2А; 2,5А и 5А и с номинальными вторичными напряжениями 100В; 150В и 200В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50Гц.

Аппараты (комплекты измерительные) К507 предназначены для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100; 150 и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц. Аппарат К507 дает возможность измерять в процессе поверки трансформаторов активную и реактивную составляющие сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов.

Кроме того, Аппарат К507 может быть использован а качестве прямоугольно-координатного потенциометра переменного тока для изме­рения напряжений до 5 мВ.
Аппараты К507 изготавливаются для эксплуатации в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от +10 до +85°С и относительной влажности до 80% ( ври температуре +30°С).

Технические характеристики К507 аппарат для поверки измерительных трансформаторов

Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата К507 указаны в табл. 1

Таблица 1.

ПРИМЕЧАНИЕ. При токах от 0,1 до 0,5А і при напряжениях от 20 до 50В допускаемые значения погрешностей аппарата К507 на всех пределах измерения в два раза больше указанных в табл.1,2 и 3.

Пределы измерения сопротивлений и пределы допускаемых погрешностей аппарата К507 при измерении сопротивлений в процессе поверки трансформаторов тока приведены в табл.2.

Таблица 2.

Пределы измерения проводимостей и пределы допускаемых погрешностей аппарата К507 при измерении проводимости в процессе поверки трансформаторов напряжения указаны в табл.3.

Таблица 3.

Пределы измерения напряжений при использовании аппарата К507 в качестве прямоугольно-координатного потенциометра переменного тока составляют:

до 5мВ — при рабочем токе 5А;

до 2,5мВ — при рабочем токе 2,5А;

до 2мВ — при рабочем токе 2А;

до 1мв — при рабочем токе 1А;

до 3мВ — при рабочем напряжении 200В;

до 1,5мВ — рабочем напряжении 100В.

Пределы допускаемой основной погрешности аппарата К507 при измерении напряжения не превышают ± 2 % от конечного значения шкалы синфазной составляющей напряжения при номинальном рабочем токе (напряжении).

Номинальный диапазон токов аппарата К507 при поверке измерительных трансформаторов тока от 20 до 120% номинального тока. Номинальный диапазон напряжений аппарата К507 при поверке измерительных трансформаторов напряжения от 20 до 120% номинального напряжения.

Пределы допускаемой основной погрешности ампервольтметра не превышают 0,5 % от конечного значения рабочей части шкалы. Рабочий диапазон ампервольтметра при измерении тока от 10 до 40% и от 20 до 120% номинального тока. Рабочий диапазон ампервольтметра при измерении напряжения от 20 до 120% номинального тока.

Срабатывание устройств сигнализации неправильного включения:

при поверке трансформаторов тока 1-2 А

при поверке трансформаторов напряжения 45-70 В.

Нормальная область частот нульиндикатора от 30 до 61 Гц. Избирательность нульиндикатора по 3-ей гармонике не ниже 60 дБ. Отклонение напряжений входного сигнала нульиндикатора вызывающее отклонение указателя на 100 и 10% максимального значения не более 35 дБ.

Чувствительность аппарата К507 со встроенным нульиндикатором не менее 10 мм его шкалы при расстройке уравновешенной схемы, включенной для поверки трансформаторов тока, на 0,005 % отсчитанных на пределе измерения 0,1% , при силе тока во вторичной цепи образцового и поверяемого трансформатора тока, равной 0,1 А.

Электропитание нульиндикатора осуществляется от сети переменного тока напряжением 220 В частоты 50 Гц. Мощность, потребляемая нульиндикатором, не более 10 В•А. Габаритные размеры аппарата 710 х 480 х 240 мм. Масса, до 24 кг
