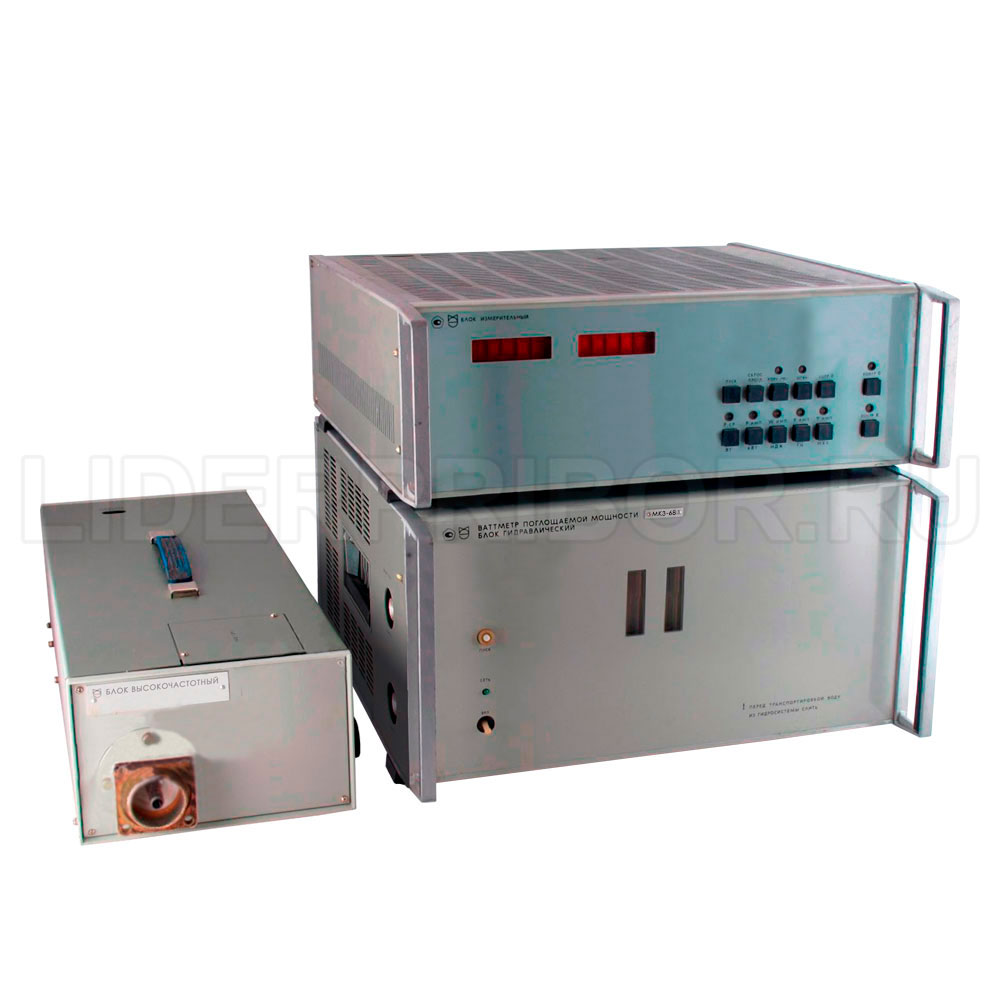

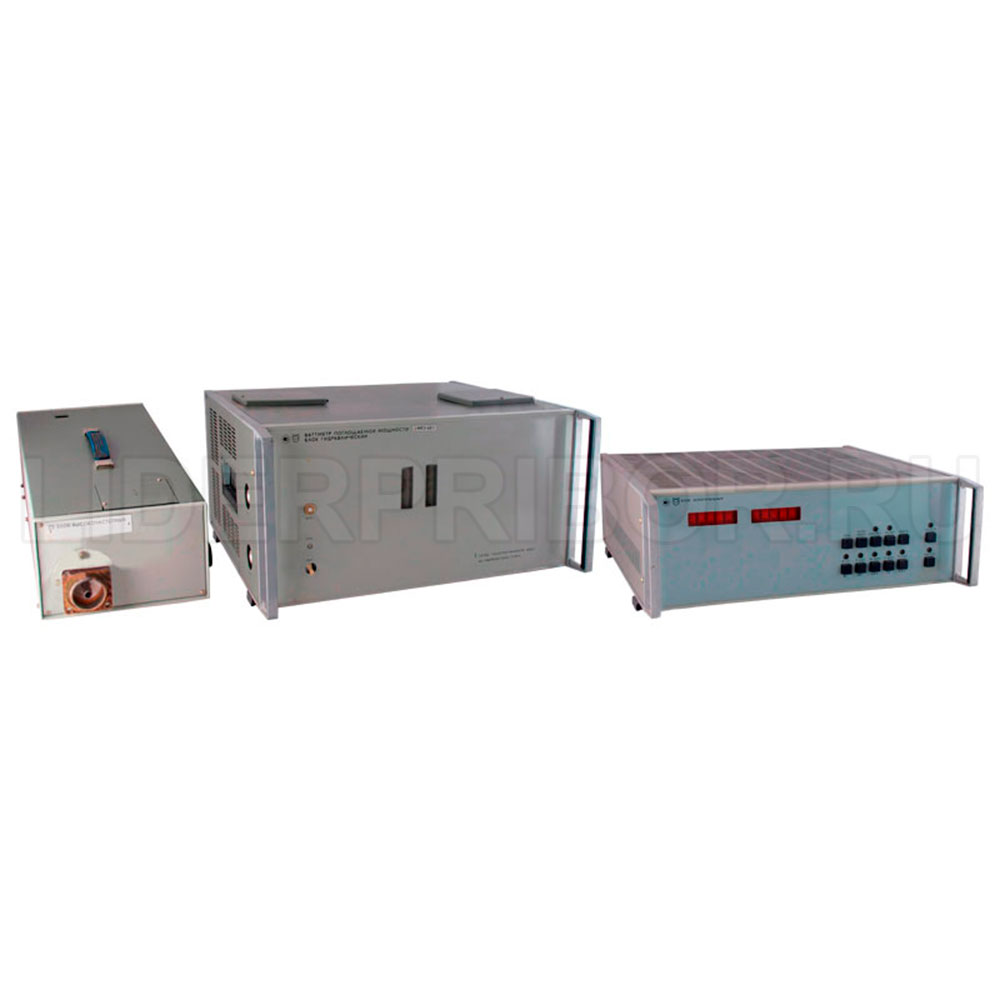

МК3-68 ваттметр поглощаемой мощности

Описание МК3-68 ваттметр поглощаемой мощности

МК3-68 ваттметр поглощаемой мощности предназначен для измерения средних значений мощности непрерывных и ИМ-сигналов в коаксиальных трактах, а также для измерения параметров ИМ-сигналов (частоты повторения и длительности импульсов, энергии и средней мощности в импульсе).

Ваттметры МК3-68 применяются для настройки, испытаний и лабораторных исследований источников СВЧ большого уровня, а также для поверки и аттестации ваттметров СВЧ проходящей мощности.

Технические характеристики МК3-68 ваттметр поглощаемой мощности

Диапазон частот — от 0,001 ГГц до 1,6 ГГц.

Пределы измерения мощности:

— непрерывных колебаний — от 10 Вт до 6000 Вт;

— импульсных колебаний — от 1кВт до 140 кВт.

Пределы допускаемой основной погрешности измерения:

— непрерывных колебаний в диапазоне от 10 до 100 Вт — ±5%;

— непрерывных колебаний в диапазоне от 100 Вт до 6000 Вт — ±4%;

— импульсных колебаний — от 5,3% до 21%.

КСВН:

— при частоте до 1 ГГц — 1,2;

— при частоте до 3 ГГц — 1,3.

Присоединительные размеры СВЧ-тракта — 40×11,5 мм.

Диапазон измерения:

— длительности импульсов — от 4 мкс до 200 мкс;

— энергии импульсов — от 100 мДж до 6000 мДж.

Погрешность измерения средних значений мощности(без учета погрешности рассогласования) МК3-68:

— по калориметрическому каналу — ±5%;

— по каналу импульсных измерений — ±10%;

— длительности импульсов — ±1,2%;

— энергии импульса — не более 6%;

— частоты повторения — ±1%.

Время установления показаний:

— по калориметрическому каналу — 60 с;

— по импульсному каналу — 2 с.

Максимально допустимый уровень мощности на СВЧ входе при длительности импульса не более 10 мкс — 140 кВт.

Сопротивление СВЧ тракта — 75 Ом.

Потребляемая мощность МК3-68 — 700 В·А.

Питание от сети:

— напряжением — 220±22 В;

— частотой — 50±0,5 Гц; 60±0,6 Гц.

Габариты блоков:

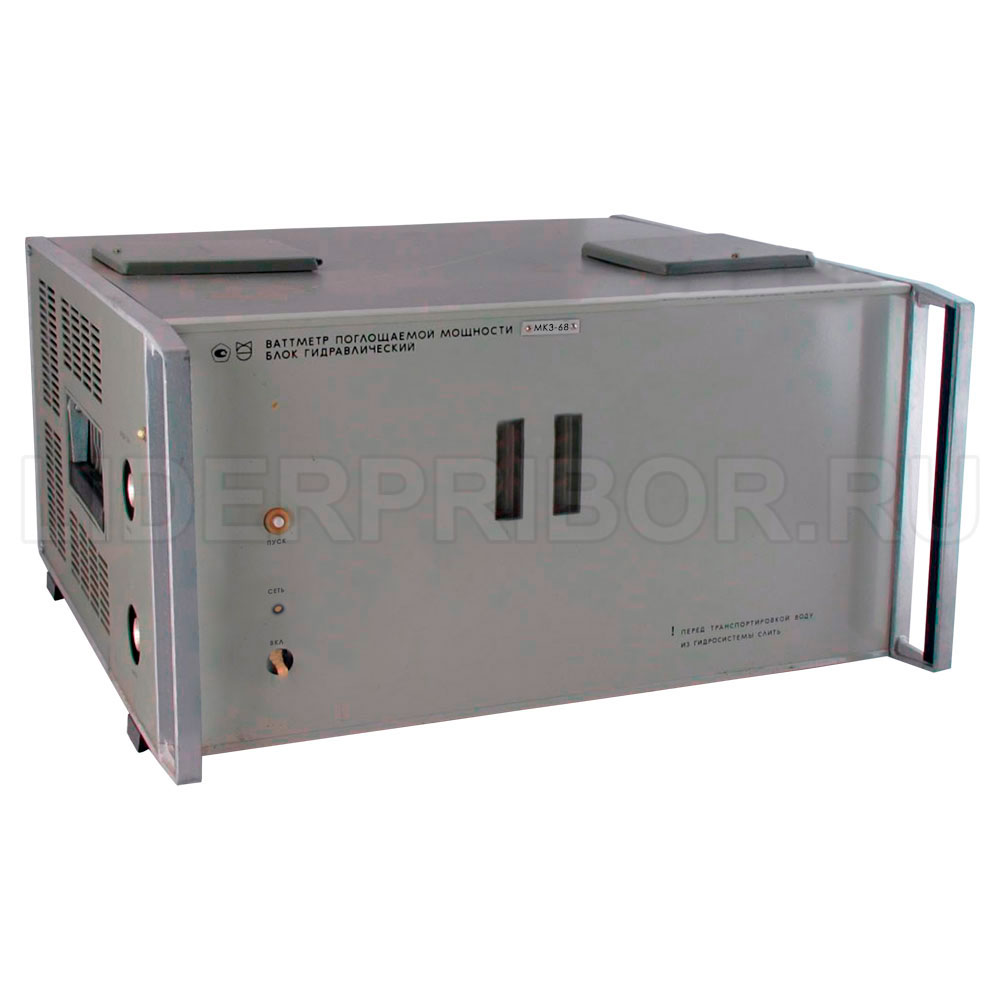

— гидравлического — 490×475×265 мм;

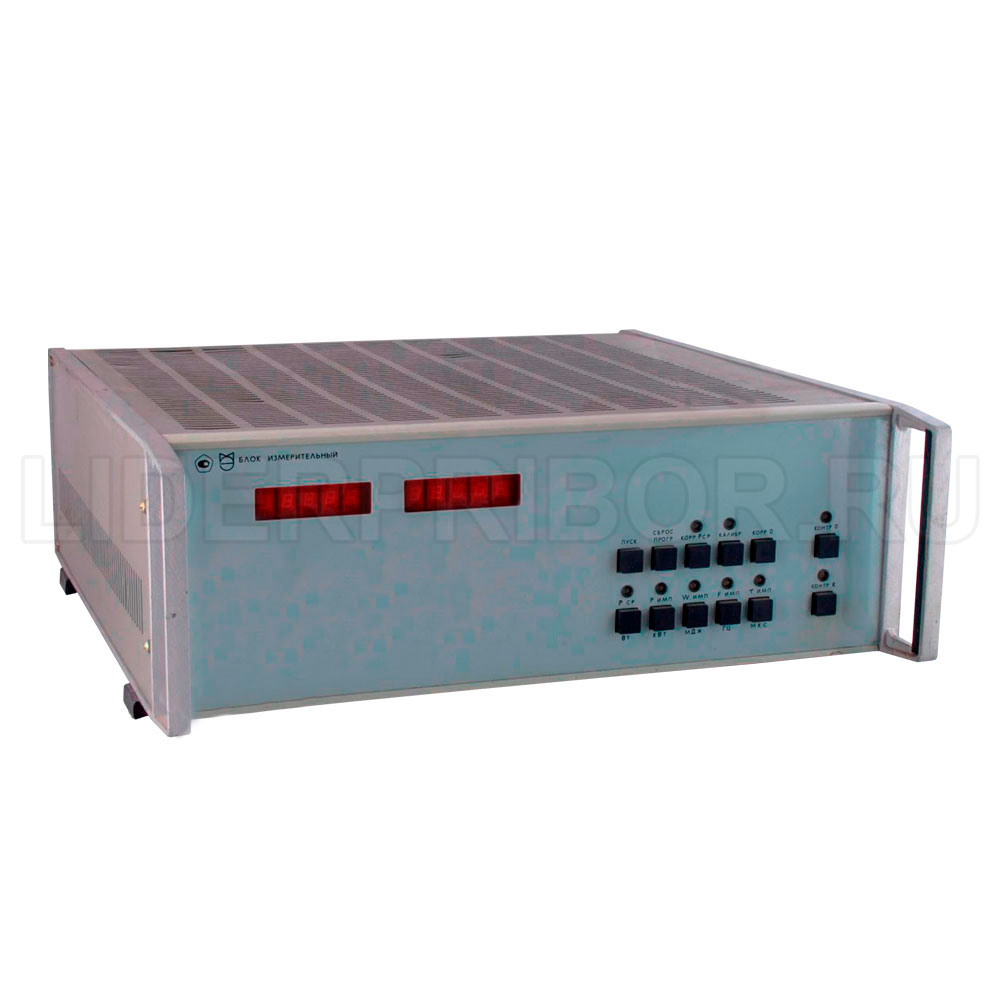

— измерительного — 488×475×173 мм;

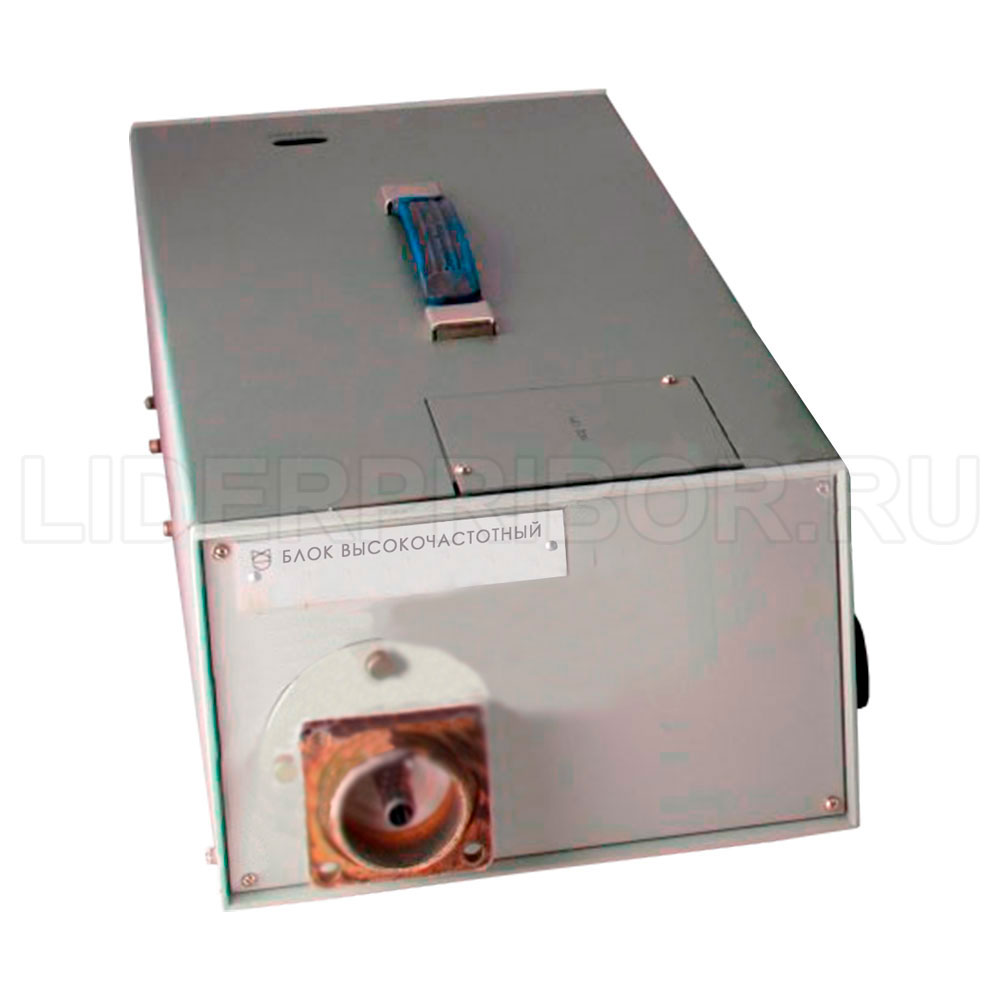

— высокочастотного — 235×644×162 мм.

Масса блоков:

— гидравлического — не более 31 кг;

— измерительного — не более 17 кг;

— высокочастотного — не более 13 кг.

Управление работой ваттметра МК3-68 по заданному алгоритму осуществляется микропроцессорным устройством.

В ваттметре обеспечивается автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, диагностирование до уровня функциональных узлов и выдача результатов измерений через КОП.

Условия эксплуатации МК3-68:

Температура окружающего воздуха — от +5° С до +40° С.

Относительная влажность при +35° С — до 95%.
