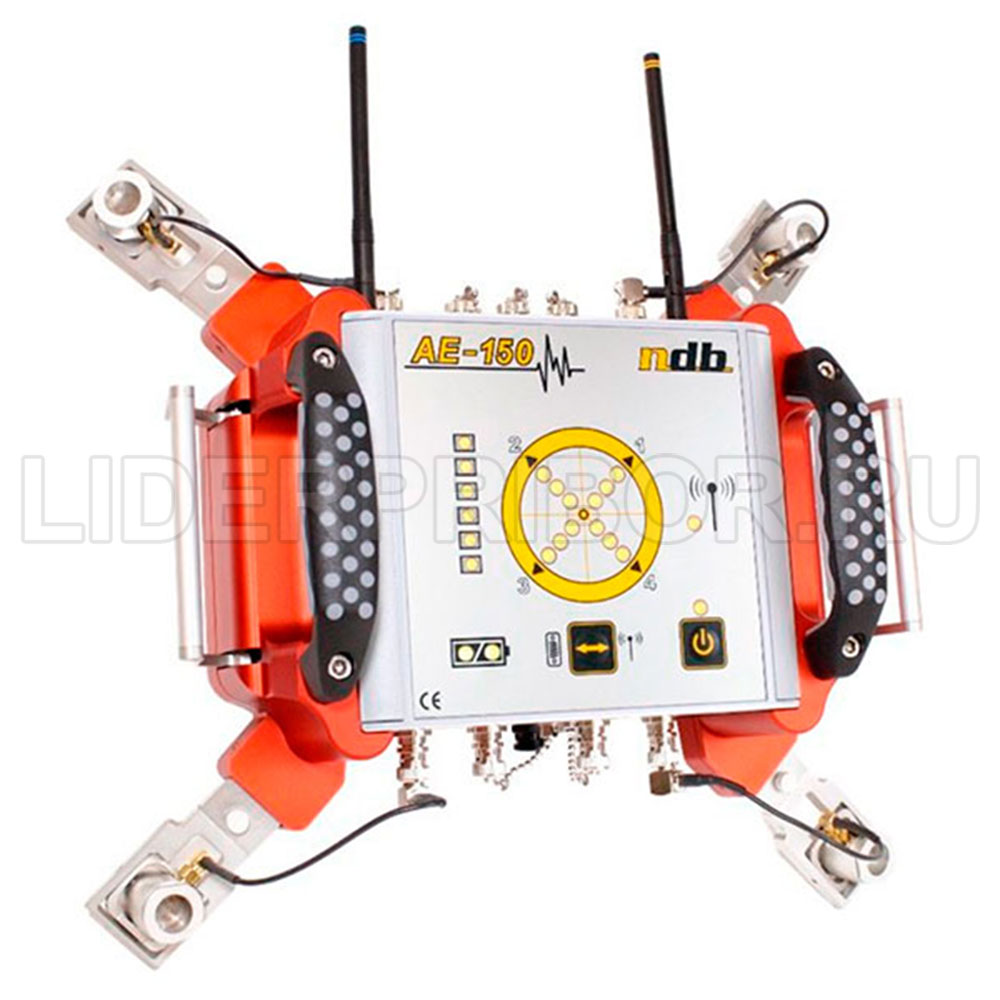

NDB AE-150 система локализации ЧР в баке трансформатора

Описание NDB AE-150 система локализации ЧР в баке трансформатора

Система поиска частичныx разрядов АЕ-150 используется для диагностики и локализации ЧР в высоковольтных трансформаторах. Принцип действия системы основан на анализе данных, полученных с акустических и электромагнитных каналов, построения векторов направления сигнала и точной локализации по точкам пересечения векторов.

Прибор AE-150 прост в эксплуатации, максимально автоматизирован, и безопасен в применение. Мировой опыт эксплуатации показывает высокую степень надежности прибора и высокую эффективность при применение.

Частичные разряды в баке трансформатора- первый признак необходимости более детального изучения и наблюдения за его состоянием с вероятным последующим выводом в ремонт. Всем эксплуататорам известно, что ремонт трансформатора-это крайне ответственное, трудозатратное и дорогостоящее мероприятие. При аварийном случае на высоковольтных трансформаторах, порой, могут быть обесточены целые районы и даже небольшие города. Система локализации частичных разрядов AE-150 разработан для высокоточной локализации частичных разрядов в баке трансформатора. Технология базируется на акустическом (ультразвуковом) и электромагнитном методе контроля. Ультразвуковые волны, генерируемые частичными разрядами, проходят через изоляторное масло и корпус трансформатора и улавливаются чувствительными датчиками прибора. В тот же момент производятся измерения возвращенной в землю волны по электромагнитному каналу на заземляющей шине трансформатора при помощи высокочастотных клещей. АЕ -150 фиксируется на баке трансформатора при помощи мощных магнитов и легко перемещается на другую точку контроля. Обработка полученных системой AE-150 данных происходит на удаленном ПК, а связь устанавливается по средствам радиоканала или обычного Ethernet интерфейса. В разработке прибора принимали участия лучшей специалисты в своей области компаний Hydro-Quebec и NDB Technologies, в результате появился уникальные не имеющий аналогов высокоточный анализатор частичных разрядов.

Преимущества
Эргономичность и простота в эксплуатации
Мобильность измерительного блока и удаленная станция обработки результатов
Не требует подключения к сети- работает от перезаряжаемых батарей
Передача данных по беспроводному и проводному каналам
Автокалибровка уровня ультразвукового сигнала
Локализация по 8 каналам

Особенности эксплуатации
Перед установкой локализатора АЕ-150 на бак трансформатора, необходимо провести замеры размеров трансформатора и выбрать нулевую точку. Эти данные заносятся в программное обеспечение и в дальнейшем позволяют локализовать положение источника сигнала относительно нулевой точки. После этого анализатор устанавливается на корпус трансформатора и можно начинать работать.
Основной идеей, реализованной в АЕ-150 является сравнение времени прихода сигнала между электромагнитным датчиком (или UHF-антенной) и ультразвуковыми преобразователями. ПО обрабатывает результаты и на основание разности этих показателей строит вектор, который показывает направление точки из которой исходит сигнал. В результате нескольких измерения с разных сторон трансформатора строятся несколько векторов. Места их пересечения и являются точками источника сигнала и предполагаемого места развития частичных разрядов.
