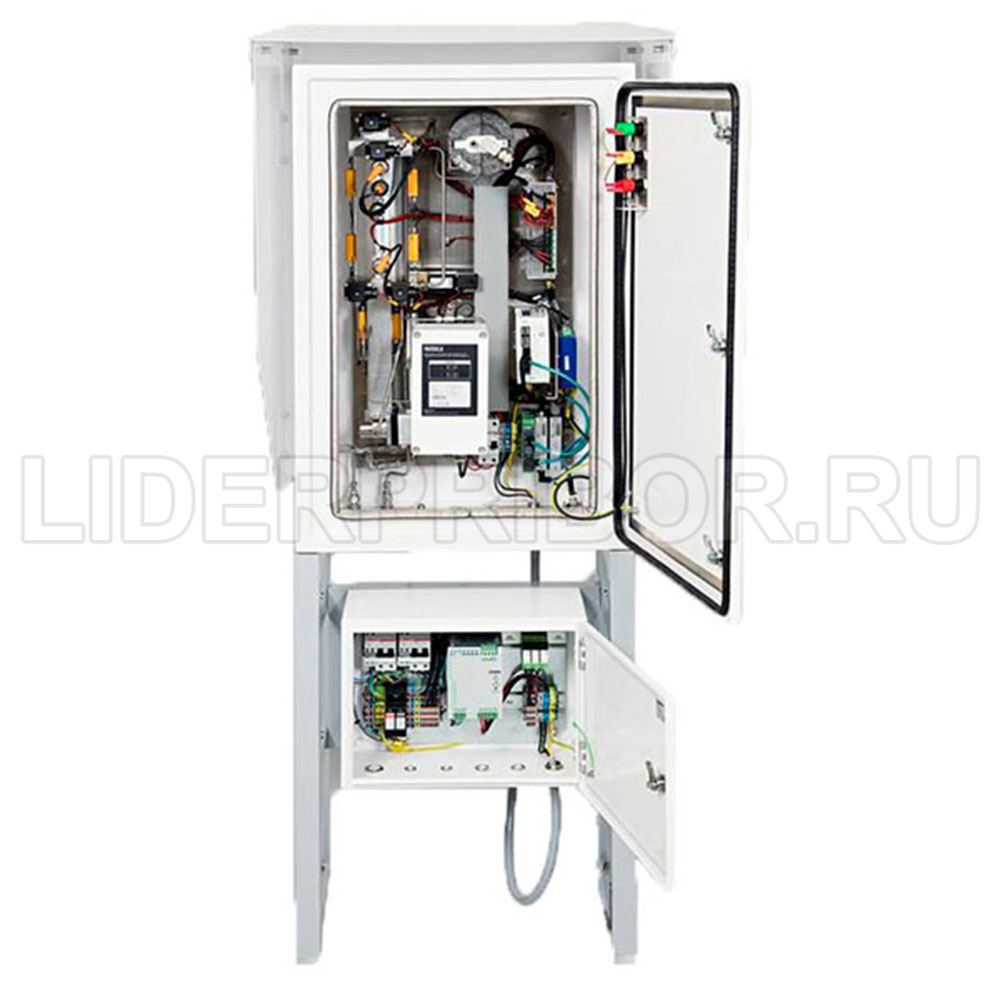

OPT100 DGA MONITOR VAISALA OPTIMUS™ cистема анализа растворенных газов в трансформаторном масле
Цена по запросу
ДРУГИЕ ТОВАРЫ
-
-
Цена по запросу
Описание OPT100 DGA MONITOR VAISALA OPTIMUS™ cистема анализа растворенных газов в трансформаторном масле
Система мониторинга трансформаторов Vaisala Optimus” DGA Monitor предоставляет готовое рабочее решение. Прежде всего, исключающее ложные аварийные сигналы и обеспечивающее долговременную стабильность измерений концентрации основных опасных газов, используемых для диагностики состояния трансформаторов.
Система мониторинга трансформаторов OPT100 обладает рядом преимуществ:
Во-первых, улучшенные измерительные характеристики
- Оптические ИК-датчики, разработанные и изготовленные в чистых производственных помещениях компании Vaisala
- Спектральное сканирование обеспечивает селективный анализ газа
- Вакуумный отбор газа не зависит от температуры и давления масла
- Уникальная автоматическая калибровка исключает долговременную погрешность – нет необходимости в рекалибровке
Во-вторых, более прочная конструкция
- Герметичная конструкция допускает изменение вакуума и давления
- Контактирующие с маслом компоненты и трубы из нержавеющей стали и алюминия
- Отсутствие расходных материалов означает отсутствие необходимости в регулярном обслуживании
- Шестеренчатый насос с магнитным приводом и высококачественные клапаны для обеспечения износостойкости
В-третьих, упрощенные установка и эксплуатация
- Установка и ввод в эксплуатацию всего за два часа
- Непрерывная работа с приблизительно часовым интервалом вывода данных – усреднение данных не требуется
- Браузерный пользовательский интерфейс для удобного просмотра и обмена данными, а также изменения настрое
- Самодиагностика с самовосстановлением после нарушений
Предотвращение отказа силового трансформатора
Нет ничего хуже, чем неплановое отключение как с точки зрения упущенной выгоды, так и с точки зрения неисчислимых затрат на вашу репутацию и бренд. Хорошая новость заключается в том, что более 50 процентов неисправностей силового трансформатора можно обнаружить с помощью правильных инструментов онлайн-мониторинга, это означает, что серьезные неисправности можно предотвратить. Однако измерительные устройства, которые подают ложные аварийные сигналы или требуют регулярного технического обслуживания, в конечном итоге могут привести к значительным затратам вашего времени и денег.
Вот почему мы создали газоанализатор Vaisala Optimus” DGA Monitor. Для ваших силовых трансформаторов он обеспечивает безотказный контроль газа в режиме реального времени – без ложных аварийных сигналов или технического обслуживания.
Двумя ключевыми факторами при разработке были безопасность и надежность в сложных условиях эксплуатации. Данный продукт является результатом учета потребностей клиентов и исследований существующих устройств на протяжении нескольких десятилетий,
а также результатом нашего 80-летнего опыта производства датчиков и измерительного оборудования для отраслей промышленности с особыми требованиями к безопасности и неблагоприятных внешних сред.
Надежные данные без ложных аварийных сигналов
ИК-датчик основан на использовании измерительной технологии и компонентов марки Vaisala, изготовленных в нашем собственном производственном помещении с высочайшей степенью защиты от пыли и других загрязнений. Вакуумный отбор газа обеспечивает отсутствие колебаний данных из-за температуры или давления масла, в то время как герметичная и защищенная оптика предотвращает загрязнение датчика. Содержание влаги измеряется непосредственно в масле с помощью нашего емкостного тонкопленочного полимерного датчика HUMICAP®, который используется для мониторинга состояния трансформаторов на протяжении 20 лет. Концентрация водорода также измеряется непосредственно в масле с помощью твердотельного датчика, выполненного по технологии, используемой в приборе MHT410 марки Vaisala.
Прочная конструкция
Трубы из нержавеющей стали, корпус с терморегуляцией, спроектированный по стандарту IP66, а также шестеренчатый насос с магнитным приводом и клапаны обеспечивают высокие эксплуатационные показатели и долговечность – от Арктики до тропиков. Более того, не требуются расходные материалы для технического обслуживания или замены.
Интеллектуальное техническое решение
Газоанализатор Vaisala Optimus» DGA Monitor имеет пользовательский веб-интерфейс, который полностью устраняет необходимость в дополнительном программном обеспечении. Устройство спроектировано с возможностью установки менее чем за 2 часа – этого достаточно для того, чтобы подключить маслопровод, электропитание и выполнить присоединения для передачи данных, и устройство готово к работе. Устройство может быть подключено к существующей системе управления и мониторинга через оборудование цифровой связи и реле или использоваться как автономное устройство контроля. В случае такого аварийного возмущения, как отключение электроэнергии, функция самодиагностики позволяет произвести самовосстановление.
Технические характеристики OPT100 DGA MONITOR VAISALA OPTIMUS™ cистема анализа растворенных газов в трансформаторном масле
| Измеряемые параметры в масле | |
| Параметр | Диапазон |
| Метан (CH4) | 0 … 10 000 ppmv |
| Этан (C2H6) | 0 … 10 000 ppmv |
| Этилен (C2H4) | 0 … 10 000 ppmv |
| Ацетилен (C2H2) | 0 … 10 000 ppmv |
| Оксид углерода (CO) | 0 … 10 000 ppmv |
| Диоксид углерода (CO2) | 0 … 10 000 ppmv |
| Водород (Н2) | 0 … 5000 ppmv |
| Влага (H2O) | 0… 100 ppmw |
| Параметр | Погрешность/Воспроизводимость |
| Метан (CH4) | 4 ppm или 5% от показания / 10 ppm или 5 % от показания |
| Этан (C2H6) | 10 ppm или 5% от показания / 10 ppm или 5 % от показания |
| Этилен (C2H4) | 4 ppm или 5% от показания / 10 ppm или 5 % от показания |
| Ацетилен (C2H2) | 0,5 ppm или 5% от показания/ 1 ppm или 5% от показания |
| Оксид углерода (CO) | 4 ppm или 5% от показания / 10 ppm или 5 % от показания |
| Диоксид углерода (CO2) | 4 ppm или 5% от показания / 10 ppm или 5 % от показания |
| Водород (Н2) | 15 ppm или 10% от показания/ 15 ppm или 10% от показания |
| Влага | ±2 ppm или ±10 % от показания / учтено в погрешности |
| Измерительные характеристики | |
| Продолжительность цикла измерения | 1 … 1,5 ч (типовая) |
| Время отклика | Один цикл измерения |
| Время прогрева до получения первых данных измерений | Два цикла измерения |
| Время инициализации до достижения приведенной погрешности | Два дня |
| Хранение данных | Не менее 10 лет |
| Ожидаемый срок эксплуатации | > 15 лет |
| Расчетные параметры | |
| Общее количество растворенных горючих газов (TDCG) | Общая сумма H2, CO, CH4, C2H6, C2H4 и C2H2 |
| Скорость изменения (ROC) | Доступно для одиночных газов и TDCG за 24 ч,7 дней и 30-дневные периоды |
| Соотношения газов | Доступные соотношения:
• CH4/H2 • C2H2/C2H4 • C2H2/CH4 • C2H5/C2H2 • C2H4/C2H5 • CO2/CO |
| Рабочая среда | |
| Тип трансформаторного масла | Минеральное масло |
| Требуемая минимальная температура возгорания трансформаторного масла | +125 °C (+257 °F) |
| Давление трансформаторного масла на впуске | Максимум 2 барабс/длительно Разрывное давление 20 барабс/ |
| Температура трансформаторного масла на впуске | Максимум +100 °C (+212 °F) |
| Диапазон влажности окружающей среды | 0 … 100% относительной влажности, с конденсацией |
| Диапазон рабочих температур окружающей среды | -40 … +55 °C (-40 … +131 °F) |
| Диапазон температур хранения | -40 … +60 °C (-40 … +140 °F) |
| Источник питания | |
| Рабочее напряжение | 100 … 240 В переменного тока, 50 … 60 Гц, ±10 % |
| Категория перенапряжения | III |
| Максимальный потребляемый ток | 10 А |
| Максимальная потребляемая мощность | 500 Вт |
| Номинальная потребляемая мощность при +25 °C (+77 °F) | 100 Вт |
| Выходы | |
| Интерфейс RS-485 | |
| Поддерживаемые протоколы | Modbus RTU (удаленный терминал) |
| Гальваническая развязка | 2 кВ (действующее значение), 1 мин |
| Интерфейс Ethernet | |
| Поддерживаемые протоколы | DNP3 (протокол распределенной сети), Modbus TCP, HTTP |
| Гальваническая развязка | 4 кВ переменного тока (50 Гц, 1 мин) |
| Релейные выходы | |
| Количество реле | 3 шт., нормально разомкнутые (НР) или нормально замкнутые (НЗ), выбирается пользователем |
| Тип триггера | Газовая сигнализация с установками, которые выбирает пользователь |
| Максимальный коммутируемый ток | 6 А (при 250 В переменного тока) 2 А (при 24 В постоянного тока) 0,2 А (при 250 В постоянного тока) |
| Пользовательский интерфейс | |
| Тип интерфейса | Веб-интерфейс пользователя может работать со стандартными веб-браузерами |
| Механические характеристики | |
| Подключение маслопровода | Фитинг Swagelok® из нержавеющей стали для трубы с внешним диаметром 10 мм (0,39 дюймов). Для 3/8-дюймовой трубы используйте переходник SS-600-R-10M. |
| Максимальная длина маслопровода до трансформатора | Максимум 10 м (33 фута) для трубы с внутренним диаметром 7 мм (0,28 дюйма) Максимум 5 м (16 футов) для трубы с внутренним диаметром 4 мм (0,15 дюйма) |
| Материал | Судовой алюминий (EN AW-5754), нержавеющая сталь AISI 316 |
