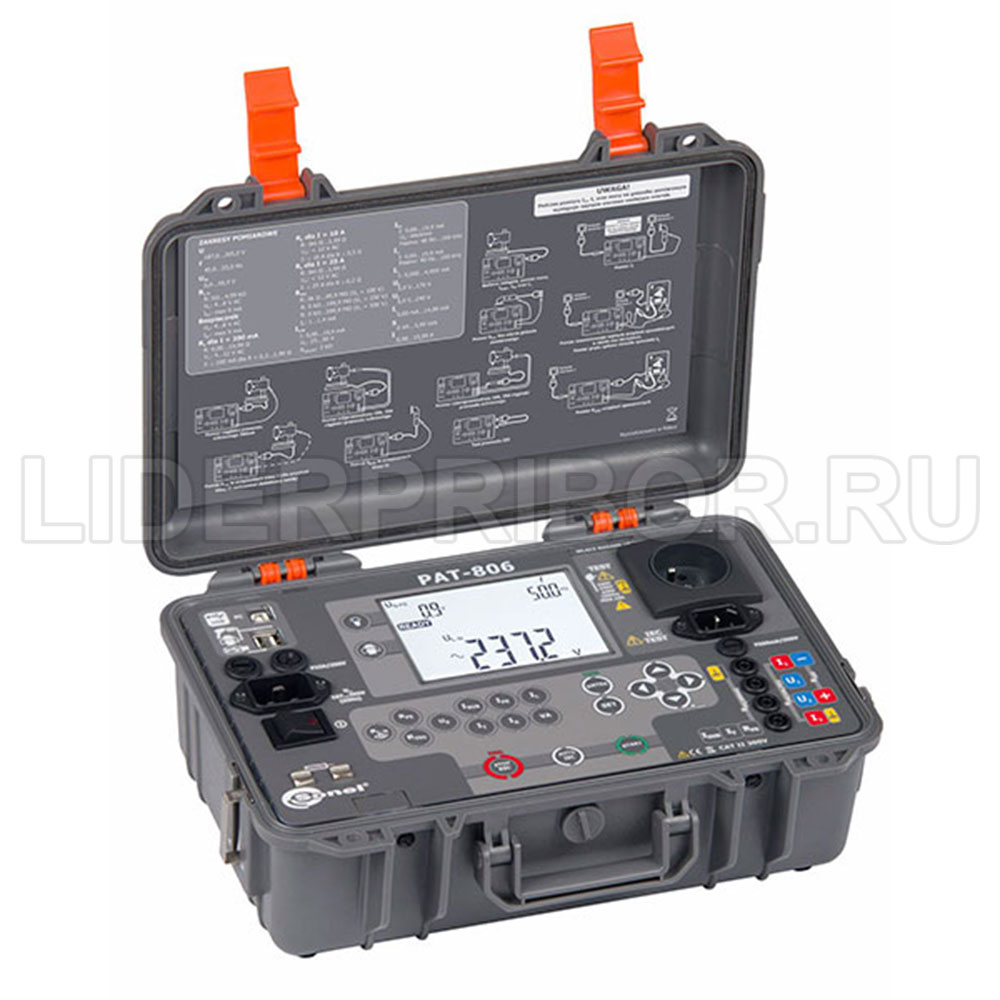

PAT-806 система контроля токов утечки и параметров безопасности электрических приборов
Цена по запросу
ДРУГИЕ ТОВАРЫ
-
Цена по запросу -
Цена по запросу
Описание
Назначение и область применения:
PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, эл.печь).
Основным критерием данного прибора, что непосредственно его отличает от других моделей серии PAT, является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»
Функциональные возможности:
- измерение напряжения L-N и частоты сети;
- измерение напряжения UNOM сварочного оборудования без нагрузки;
- проверка сопротивления цепи L-N;
- измерение полной S мощности и потребляемого электрооборудованием тока I;
- измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
- измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 A
измерения токов утечки:- замещения ISB – измерение малым напряжением 25…50 В с сопротивлением измерительной цепи 2 кОм;
- прикосновения IT;
- в защитном проводнике IPE;
- дифференциальный ΔIУТ – ограниченный разностью токов между L и N;
- в цепях сварочного аппарата.
- проверка целостности предохранителей питающей цепи;
- тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
- программируемый автоматический режим измерения;
- сохранение результатов в память и передача данных на ПК;
- совместим с ПО «SONEL Reader».
Технические характеристики
Измерение напряжения сети
| Диапазон | Разрешение | Основная погрешность |
| 187,0…265,0 В | 0,1 В | ± (2 % и.в. + 2 е.м.р) |
- Измерение напряжения между L и N сети питания измерителя.
Измерение частоты сети
| Диапазон | Разрешение | Основная погрешность |
| 45,0…55,0 Гц | 0,1 Гц | ± (2 % и.в. + 2 е.м.р) |
- Измерение частоты сетевого напряжения питания измерителя.
Измерение напряжения PE сети
| Диапазон | Разрешение | Основная погрешность * |
| 0…59,9 В | 0,1 В | ± (2 % и.в. + 2 е.м.р) |
* для U < 5 В погрешность не определена
- Измерение напряжения между PE и N сети питания прибора.
Измерение сопротивления цепи L-N
| Диапазон | Разрешение | Основная погрешность |
| 0…999 Ом | 1 Ом | ± (5 % и.в. + 5 е.м.р) |
| 1,00…4,99 кОм | 0,01 кОм |
- Напряжение измерения: 4…8 В переменного тока;
- Ток короткого замыкания: макс. 5 мА.
Проверка предохранителя
- Напряжение измерения: 4…8 В переменного тока;
- Ток проверки: максимально 5 мA.
Измерение сопротивления провода заземления I=200 мA (I класс защиты)
| Диапазон | Разрешение | Основная погрешность |
| 0…0,99 Ом | 0,01 Ом | ± (4 % и.в. + 2 е.м.р) |
| 1,00…19,99 Ом | ± (4 % и.в. + 3 е.м.р) | |
- Напряжение на выходе без нагрузки: 4…12 В переменного тока;
- Ток измерения: ≥ 200 мA для R = 0,2…1,99 Ом;
- Регулируемый верхний предел в диапазоне: 0,01…1,99 Ом с разрешением 0,01 Ом;
- Регулируемое время измерения: 1…60 сек. разрешением 1 сек. и Непрерывное измерение.
Измерение сопротивления провода заземления I=10 A (I класс защиты)
| Диапазон | Разрешение | Основная погрешность |
| 0…999 мОм | 1 мОм | ± (3 % и.в. + 4 е.м.р) ± (3 % и.в. + 40 е.м.р)* |
| 1,00…1,99 Ом | 0,01 Ом |
* для двухпроводного измерения
- Напряжение на выходе без нагрузки: < 12 В переменного тока;
- Ток измерения: ≥ 10 A для R ≤ 0,5 Ом;
- Регулируемый верхний предел в диапазоне: 0,01…1,99 Ом с разрешением 0,01 Ом;
- Регулируемое время измерения: 1…60 сек. с разрешением 1 сек.
Измерение сопротивления провода заземления I=25 A (I класс защиты)
| Диапазон | Разрешение | Основная погрешность |
| 0мОм…999мОм | 1мОм | ± (3 % и.в. + 4 е.м.р) ± (3 % и.в. + 40 е.м.р)* |
| 1,00Ом…1,99Ом | 0,01Ом |
* для двухпроводного измерения
- Напряжение на выходе без нагрузки: < 12 В переменного тока;
- Ток измерения: ≥ 25 A для R ≤ 0,2 Ом;
- Регулируемый верхний предел в диапазоне: 0,01…1,99 Ом с разрешением 0,01 Ом;
- Регулируемое время измерения: 1…60 сек. с разрешением 1 сек.
Измерение сопротивления изоляции напряжением 100 В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 100 В: 100 кОм…99,9 МОм
| Диапазон | Разрешение | Основная погрешность * |
| 0…1999 кОм | 1 кОм | ± (5 % и.в. + 8 е.м.р) |
| 2,00…19,99 МОм | 0,01 МОм | |
| 20,0…99,9 МОм | 0,1 МОм |
* для R < 50 кОм погрешность не определена
- Точность задания напряжения (Robc [Ом] ³1000*UN [В]): -0+30 % и.в.;
- Номинальный ток: минимально 1…1,4 мА;
- Регулируемый нижний предел в диапазоне 0,1…9,9 MОм с разрешением 0,1 MОм;
- Изменяемое время измерения: 4 сек…3 мин с шагом 1 сек. и Непрерывное измерение;
- Обнаружение опасного напряжения до начала измерения;
- Разрядка объекта после измерения.
Измерение сопротивления изоляции напряжением 250 В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 250 В: 250 кОм…199,9 МОм
| Диапазон | Разрешение | Основная погрешность * |
| 0…1999 кОм | 1 кОм | ± (5 % и.в. + 8 е.м.р) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…199,9 MОм | 0,1 MОм |
* для R < 50 кОм погрешность не определена
- Точность задания напряжения (Robc [Ом] ³1000*UN [В]): -0+30 % и.в.;
- Номинальный ток: минимально 1…1,4 мА;
- Регулируемый нижний предел в диапазоне 0,1…9,9 MОм с разрешением 0,1 MОм;
- Изменяемое время измерения: 4 сек…3 мин. с шагом 1 сек. и Непрерывное измерение;
- Обнаружение опасного напряжения до начала измерения;
- Разрядка объекта после измерения.
Измерение сопротивления изоляции напряжением 500 В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 500 В: 500 кОм…599,9 MОм
| Диапазон | Разрешение | Основная погрешность * |
| 0…1999 кОм | 1 кОм | ± (5 % и.в. + 8 е.м.р) |
| 2,00…19,99 MОм | 0,01 MОм | |
| 20,0…599,9 MОм | 0,1 MОм |
* для R < 50 кОм погрешность не определена
- Точность задания напряжения (Robc [Ом] ³1000*UN [В]): -0+30 % и.в.;
- Номинальный ток: минимально 1…1,4 мА;
- Регулируемый нижний предел в диапазоне 0,1…9,9 MОм с разрешением 0,1 MОм;
- Изменяемое время измерения: 4 сек…3 мин. с шагом 1 сек. и Непрерывное измерение;
- Обнаружение опасного напряжения до начала измерения;
- Разрядка объекта после измерения.
Измерение тока утечки замещения
| Диапазон | Разрешение | Основная погрешность |
| 0…3,99 мА | 0,01 мА | ± (5 % и.в. + 2 е.м.р) |
| 4,0 мА…19,9 мА | 0,1 мА |
- Напряжение размыкания: 25…50 В;
- Внутреннее сопротивление проверяемого устройства 2 кОм ± 20 %;
- Регулируемый верхний предел в диапазоне: 0,01…9,9 мА с разрешением 0,01/0,1 мА;
- Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.
Измерение тока утечки защитного проводника
| Диапазон | Разрешение | Основная погрешность |
| 0…3,99 мА | 0,01 мА | ± (5 % и.в. + 2 е.м.р) |
| 4,0…19,9 мА | 0,1 мА |
- Напряжение измерения – сетевое;
- Полоса частот измерения тока 40 Гц…100 кГц;
- Погрешность, связанная с измерением в полосе частот до 100 кГц, не должна превышать ± 3 дБ для 100 кГц;
- Регулируемый верхний предел в диапазоне: 0,01…9,9 мА с разрешением 0,01/0,1 мА;
- Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.
Измерение дифференциального тока утечки
| Диапазон | Разрешение | Основная погрешность |
| 0…3,99 мА | 0,01 мА | ± (5 % и.в. + 2 е.м.р) |
| 4,0…19,9 мА | 0,1 мА |
- Полоса частот измерения тока 20 Гц…100 кГц;
- Погрешность, связанная с измерением в полосе частот до 100 кГц, не должна превышать ± 3 дБ для 100 кГц;
- Регулируемый верхний предел в диапазоне: 0,01…9,9 мA с разрешением 0,01/0,1 мA;
- Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.
Измерение тока утечки при прикосновении
| Диапазон | Разрешение | Основная погрешность |
| 0…4,999 мА | 0,001 мА | ± (5 % и.в. + 3 е.м.р) |
- Диапазон измерения тока согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека, в соответствии с ГОСТ Р МЭК 60990-2010 «Методы измерения тока прикосновения и тока защитного проводника.»
- Регулируемый верхний предел в диапазоне: 0,01…1,99 мА с разрешением 0,01 мА;
- Установка времени измерения в диапазоне: 4…60 сек. с шагом 1 сек. и опция Непрерывное измерение.
Измерение полной мощности S
| Диапазон | Разрешение | Основная погрешность |
| 0…999 ВA | 1 ВA | ± (5 % и.в. + 3 е.м.р) |
| 1…3,99 кВA | 0,01 кВA |
- Установка времени измерения в диапазоне: 1…60 сек. с шагом 1 сек.
Измерение потребляемого тока
| Диапазон | Разрешение | Основная погрешность |
| 0…15,99 A | 0,01 A | ± (2 % и.в. + 3 е.м.р) |
- Установка времени измерения в диапазоне: 1…60 сек. с шагом 1 сек.
Измерение номинального напряжения сварочного оборудования без нагрузки UO Измерение действующего значения напряжения UR (RMS)
| Диапазон | Разрешение | Основная погрешность |
| 5,0…170,0 В | 0,1 В | ± (2,5 % и.в. + 5 е.м.р) |
- Регулируемый верхний предел в диапазоне: 5,0…170,0 В с разрешением 1 В;
Измерение пикового напряжения UP
| Диапазон | Разрешение | Основная погрешность |
| 5,0…240,0 В | 0,1 В | ± (2,5 % и.в. + 5 е.м.р) |
- Регулируемый верхний предел в диапазоне: 5,0…240,0 В с разрешением 1 В;
Измерение тока утечки сварочной цепи IL
| Диапазон | Разрешение | Основная погрешность |
| 0…14,99 мА | 0,01 В | ± (5 % и.в. + 2 е.м.р) |
- Диапазон измерения тока согласно используемой измерительной системе в соответствии с ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»
- Регулируемый верхний предел в диапазоне: 0,1…14,9 мА с разрешением 0,1 мА;
Регулируемое время измерения в диапазоне: 6…60 сек. с шагом 1 се
Дополнительные характеристики
| Питание измерителя | 187…265 В, 50 Гц |
| Категория электробезопасности | CAT II / 300 В |
| Диапазон рабочих температур | 0…40 °C |
| Диапазон температур при хранении | -20…70 °C |
| Влажность | 20…80 % |
| Степень защиты, согласно
ГОСТ 14254-2015 (IEC 60529:2013) |
IP40 |
| Размеры | 330 x 235 x 120 мм |
| Масса | около 5,0 кг |
| Ток нагрузки макс. | 16 А (230 В) |
| Память результатов измерения | 990 ячеек |
| Интерфейс | USB |
| Дисплей | ЖКИ |
| Высота над уровнем моря | ˂ 2000 м |
| Изоляция | Двойная согласно ГОСТ IEC 61010-1-2014
ГОСТ IEC 61557-2-2013 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014
ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005) |
Комплектация
Стандартная комплектация:
| Количество | Индекс | |
| Зажим «Крокодил» изолированный Кельвина К06 | 1 | WAKROKELK06 |
| Зажим «Крокодил» изолированный черный K03 | 2 | WAKROBL30K03 |
| Зонд Кельвина одноконтактный | 1 | WASONSPGB1 |
| Кабель двухпроводный 1,2 м U2/I2 | 1 | WAPRZ1X2DZBB2 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С19 | 1 | WAPRZZAS1 |
| Предохранитель 0314 015.VXP 15A 250VAC 6.3×32мм Littlefuse | 2 | WAPOZB15PAT |
| Провод измерительный 1,2 м с разъёмами «банан» чёрный 1 кВ | 2 | WAPRZ1X2BLBB2X5 |
| Футляр L5 | 1 | WAFUTL5 |
Дополнительная комплектация:
| Индекс | |
| Адаптер — переходник стандарта IEC C6/C13 | WAADAPATIEC1 |
| Адаптер PAT-16F1 | WAADAPAT16F1 |
| Адаптер PAT-16P | WAADAPAT16P |
| Адаптер PAT-16PR | WAADAPAT16PR |
| Адаптер PAT-32CPR | WAADAPAT32CPR |
| Адаптер PAT-32F1 | WAADAPAT32F1 |
| Адаптер PAT-32P | WAADAPAT32P |
| Адаптер PAT-32PR | WAADAPAT32PR |
| Зажим «Крокодил» изолированный Кельвина К06 | WAKROKELK06 |
| Зажим «Крокодил» изолированный голубой K02 | WAKROBU20K02 |
| Зажим «Крокодил» изолированный красный K02 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | WAKROBL20K01 |
| Зонд-щетка с разъемом «банан» | WASONSZ1 |
| Кабель — адаптер Shuko/IEC (для тестирования удлинителей) | WAADAPATIEC2 |
| Кабель двухпроводный 1,2 м U1/I1 | WAPRZ1X2DZBB1 |
| Наклейки FAIL (рулон – 50 шт. наклеек) | WANAKNSPR |
| Наклейки PASS (рулон – 50 шт. наклеек) | # |
| Наклейки с штрих-кодами (рулон – 100 шт. наклеек) | WANAKKODPAS |
| Принтер отчётов/кодов USB портативный | WAADAD1 |
| Сканер штрих-кода | WAADACK1 |
Заводская гарантия
Стандартный гарантийный срок на PAT-806 система контроля токов утечки и параметров безопасности электрических приборов составляет 12 (двенадцать) месяцев. Если изготовителем предоставляются расширенные гарантийные обязательства, то вы имеете право обратиться по гарантии в официальное представительство бренда, в период действия таких обязательств. При покупке PAT-806 система контроля токов утечки и параметров безопасности электрических приборов «с хранения» (с консервации, с восстановленными характеристиками, и т.д.) гарантийный срок составляет 9 (девять) месяцев.
Дополнительная поверка/калибровка
При наличие свидетельства о внесении в Государственный реестр средств измерений РФ, а также, при дате изготовления продукции в период действия этого свидетельства, мы оказываем услугу по поверке (калибровке) в аккредитованных в соответствии с законодательством Российской Федерации организациях PAT-806 система контроля токов утечки и параметров безопасности электрических приборов, согласно утвержденному прейскуранту цен.
Скидки и рассрочка платежа
В нашем интернет-магазине представлены товары лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью. Многолетние деловые отношения позволяют нам предлагать PAT-806 система контроля токов утечки и параметров безопасности электрических приборов по лучшей цене. Для всех организаций в нашей компании действует гибкая система скидок и индивидуальные условия опл
Гарантия на PAT-806 система контроля токов утечки и параметров безопасности электрических приборов
На приобретаемый в интернет-магазине ЛидерПрибор PAT-806 система контроля токов утечки и параметров безопасности электрических приборов распространяются полные гарантийные обязательства производителя, и в течении гарантийного срока вы можете обращаться по гарантии в наш интернет-магазин, в течении срока, установленного законодательно, а при превышении законодательно-установленного срока к производителю. На PAT-806 система контроля токов утечки и параметров безопасности электрических приборов поставляемый по параллельному импорту, либо «с хранения» с восстановленными согласно ТУ техническими характеристиками, интернет-магазин ЛидерПрибор предоставляет гарантию шесть месяцев с даты покупки, исключение составляют товары, на которые после производства изготовителем был заявлен гарантийный срок менее шести месяцев, гарантия на такие товары составляет четырнадцать дней.
Поверка или калибровка PAT-806 система контроля токов утечки и параметров безопасности электрических приборов
При условии наличия у PAT-806 система контроля токов утечки и параметров безопасности электрических приборов записи утвержденного типа средств измерений, а также, если приобретаемый PAT-806 система контроля токов утечки и параметров безопасности электрических приборов был произведен в период действия срока Свидетельства, интернет-магазин ЛидерПрибор оказывает дополнительную услугу по его поверке или калибровке в аккредитованных в соответствии с законодательством Российской Федерации организациях, согласно утвержденному прейскуранту цен. Сведения о результатах поверки средства измерений публикуются в Федеральном информационном фонде по обеспечению единства измерений, и дополнительно могут быть предоставлены на бумажном носителе. Сведения о результатах калибровки средства измерений предоставляются на бумажном носителе.
Покупка PAT-806 система контроля токов утечки и параметров безопасности электрических приборов
В интернет-магазине ЛидерПрибор представлены товары лучших мировых брендов и российских производителей, зарекомендовавших себя на рынке своим качеством и надежностью. Многолетние деловые отношения позволяют нам предлагать PAT-806 система контроля токов утечки и параметров безопасности электрических приборов по лучшей цене. Тендерный отдел интернет-магазина ЛидерПрибор принимает участие в поставках закупках по 44‑ФЗ и 223‑ФЗ. В интернет-магазине ЛидерПрибор действует гибкая система скидок и предоставляются индивидуальные условия оплаты, подробную информацию уточняйте наших сотрудников по номеру телефона и электронной почте указанным в разделе контакты. Купить PAT-806 система контроля токов утечки и параметров безопасности электрических приборов вы можете позвонив по телефону в отдел продаж +7 (495) 109-22-56, либо отправив заявку на электронную почту отдела продаж zakaz@liderpribor.ru, либо воспользовавшись формой заказа и добавив товар в корзину.
Оплата и доставка
Оплата принимается в безналичной форме путем перечисления денежных средств на наш расчетный счет, на основании выставленных счетов. Оплата за товары и услуги, представленные в нашем интернет-магазине, принимается от юридических лиц (организаций) и от индивидуальных предпринимателей.
Отправляя нам запрос на электронную почту, прикрепляйте к заказу реквизиты вашей организации. В ответ менеджеры отдела продаж направят вам по электронной почте коммерческое предложение или счёт по оплату.
Бесплатная доставка
Мы бесплатно доставим ваш заказ до дверей, либо на терминал в вашем городе при покупке на сумму от 150’000 ₽.
Программа лояльности
Для всех клиентов предоставляются индивидуальные условия оплаты и действует гибкая система скидок.
Гарантийные обязательства
Стандартный гарантийный срок на новые товары приобретенные в нашем интернет-магазине составляет 12 месяцев. На товары «с хранения» гарантийный срок составляет 6 месяцев. На аксессуары гарантийный срок составляет от 14 дней до 3 месяцев. Гарантийные сроки могут быть изменены без предварительного уведомления, или в соответствии с условиями изложенными в договоре на поставку продукции. Расширенная гарантия, например 18 месяцев, или 3 года, или 5 лет, предоставляемая некоторыми производителями, распространяется на все товары таких производителей приобретенные в нашем интернет-магазине. Гарантийные обязательства по расширенной гарантии предоставляются производителями или официальными представительствами производителей.
- Официальная заводская гарантия
- Послегарантийное обслуживание
- Метрологическое сопровождение
- Техническое обслуживание
- Сервисное обслуживание
- Техническая документация
- Русскоязычное руководство
- Фирменное программное обеспечение
