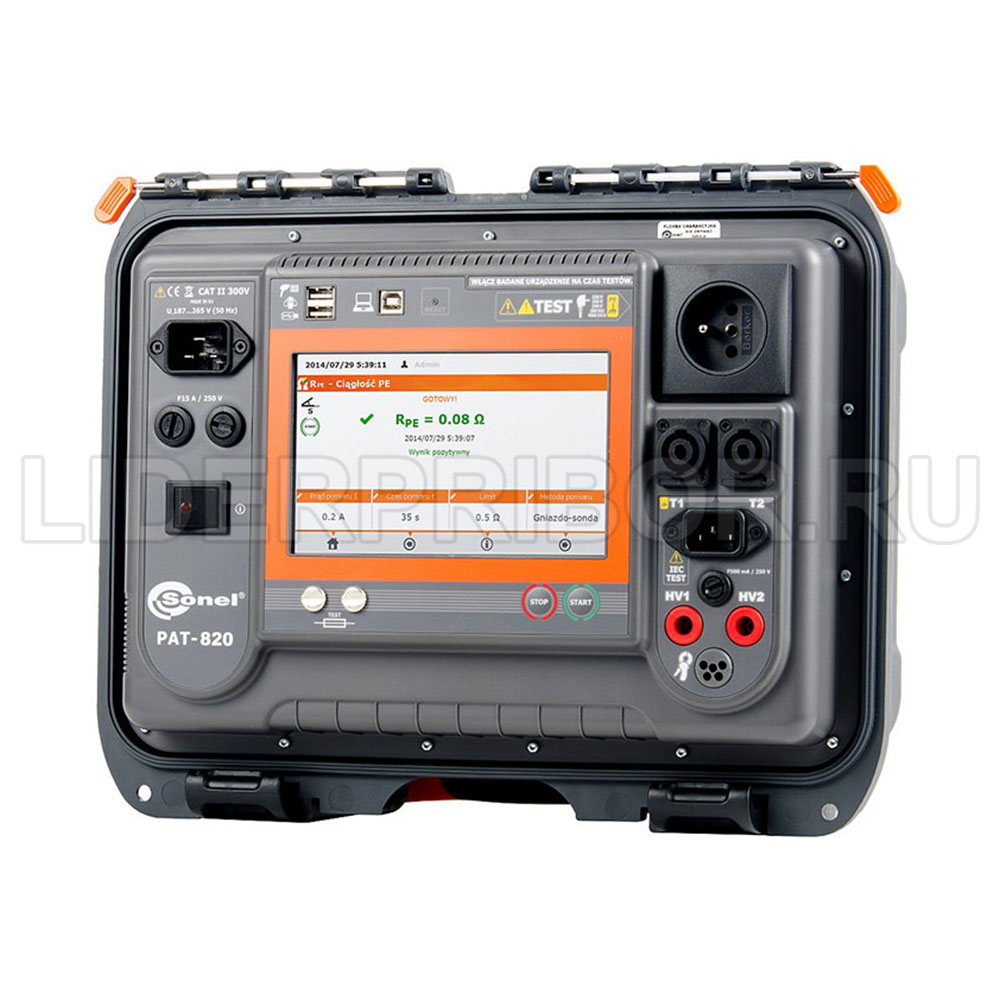

PAT-820 система контроля токов утечки и параметров безопасности электрических приборов

Описание

Назначение и область применения:
PAT-820 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки и т.д.), так и в бытовых условиях (стиральные, посудомоечные машины).

Уникальность PAT-820 заключается в том, что в отличие от измеряемых параметров электробезопасности, таких как сопротивление изоляции, сопротивления защитных проводников, параметров устройств дифференциального отключения (RCD), различных видов токов утечки используемого оборудования, есть функция FlashTest (проверка прочности изоляции), что позволяет заблаговременно предупредить аварийные ситуации, а также причинение вреда здоровью Пользователю электрооборудования.

Функциональные возможности:

• измерение напряжения L-N и частоты сети;
• измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
• измерение сопротивления изоляции напряжением: 100В, 250В и 500В;
• измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200мА, 10А и 25А;
• измерения токов утечки:
  • замещения ISB – измерение малым напряжением 25В…50В с сопротивлением измерительной цепи 2кОм;
  • прикосновения IT;
  • в защитном проводнике IPE;
  • дифференциальный ΔIУТ – ограниченный разностью токов между L и N.
• измерение параметров УЗО (RCD);
• тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в
• присоединение сетевого кабеля;
• FLASH Test – проверка прочности изоляции напряжением 1500В или 3000В;
• программируемый автоматический режим измерения;
• сохранение результатов в память и передача данных на ПК;
• совместим с ПО «SONEL Reader».

Технические характеристики

Измерение напряжения сети

• Измерение напряжения между L и N сети питания измерителя

Измерение частоты сети

• Измерение частоты сетевого напряжения питания измерителя

Измерение напряжения PE сети

* для U < 5 В погрешность не определена

• Измерение напряжения между PE и N сети питания прибора.

Проверка предохранителя

• Напряжение измерения: 4 В…8 В переменного тока;
• Ток проверки: максимально 5 мA.)

Измерение сопротивления провода заземления I = 200 мA (I класс защиты

• Напряжение на выходе без нагрузки: 4 В…12 В переменного тока;
• Ток измерения: ≥ 200 мA для R = 0,2 Ом…1,99 Ом;
• Регулируемый верхний предел в диапазоне: 10 МОм…1,99 Ом с разрешением 0,01 Ом;
• Регулируемое время измерения:1 сек…60 сек. разрешением 1 сек. и непрерывное измерение.

Измерение сопротивления провода заземления I = 10 A (I класс защиты)

• Напряжение на выходе без нагрузки: < 12 В переменного тока;
• Ток измерения: ≥ 10 A для R ≤ 0,5 Ом;
• Регулируемый верхний предел в диапазоне: 10 мОм…1,99 Ом с разрешением 0,01 Ом;
• Регулируемое время измерения: 1 сек…60 сек. с разрешением 1 сек.

Измерение сопротивления провода заземления I = 25 A (I класс защиты)

• Напряжение на выходе без нагрузки: < 12 В переменного тока;
• Ток измерения: ≥ 25 A для R ≤ 0,2 Ом;
• Регулируемый верхний предел в диапазоне: 10 мОм…1,99 Ом с разрешением 0,01 Ом;
• Регулируемое время измерения: 1 сек…60 сек. с разрешением 1 сек.

Измерение сопротивления изоляции напряжением 100 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для UN = 100 В: 100 кОм…99,9 МОм

• Точность задания напряжения (Robc [Ом] ≥ 1000*UN [В]): -0+30 % от установленного значения;
• Номинальный ток: минимально 1мА…1,4 мА;
• Регулируемый верхний предел в диапазоне: 10 мОм…1,99 Ом с разрешением 0,01 Ом;
• Изменяемое время измерения: 3 сек…3 мин с шагом 1 сек. и непрерывное измерение;
• Обнаружение опасного напряжения до начала измерения;
• Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 250В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250 В: 250 кОм…199,9 МОм

• Точность задания напряжения (Robc [Ом] ≥ 1000*U_N [В]): -0 % +30 % от установленного значения;
• Номинальный ток: минимально 1 мА…1,4 мА;
• Регулируемый нижний предел в диапазоне 0,1 MОм…9,9 MОм с разрешением 0,1 MОм;
• Изменяемое время измерения: 3 сек…3 мин с шагом 1 сек. и Непрерывное измерение;
• Обнаружение опасного напряжения до начала измерения;
• Разрядка объекта после измерения.

Измерение сопротивления изоляции напряжением 500 В

Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 500В: 500кОм…599,9MОм

• Точность задания напряжения (Robc [Ом] ≥ 1000*U_N [В]): -0 % +30 % от установленного значения;
• Номинальный ток: минимально 1 мА…1,4 мА;
• Регулируемый нижний предел в диапазоне 0,1 MОм…9,9 MОм с разрешением 0,1MОм;
• Изменяемое время измерения: 3 сек…3 мин с шагом 1 сек. и Непрерывное измерение;
• Обнаружение опасного напряжения до начала измерения;
• Разрядка объекта после измерения.

Flash Test

• Напряжение измерения: переменное 1500 В, 3000 В
• Время измерения: регулируется в диапазоне 2 сек…180 сек.;
• Регулируемый верхний предел в диапазоне: 0,01 мА…2,5 мА с разрешением 0,01/0,1 мА.

Измерение тока утечки замещения

• Напряжение размыкания: 25 В…50 В;
• Внутреннее сопротивление проверяемого устройства 2 кОм ± 20 %;
• Регулируемый верхний предел в диапазоне: 0,01 мА…19,9 мА с разрешением 0,01 мА
• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки защитного проводника

• Напряжение измерения – сетевое;
• Регулируемый верхний предел в диапазоне: 0,01 мА…19,9 мА с разрешением 0,01 мА;
• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение дифференциального тока утечки

• Регулируемый верхний предел в диапазоне: 0,01 …9,9 мA с разрешением 0,01 мA/0,1 мA;
• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки и дифференциального тока с помощью клещей

• Регулируемый верхний предел в диапазоне: 0,01 …9,9 мA с разрешением 0,01 мA/0,1 мA;
• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1сек. и опция Непрерывное измерение.

Измерение тока утечки и дифференциального тока с помощью клещей

• Основная погрешность в таблице не учитывает погрешность измерительных клещей;
• Регулируемый верхний предел в диапазоне: 0,01 мА…19,9 мА с разрешением 0,01мА;.
• Установка времени измерения в диапазоне: 1 сек…180 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение тока утечки при прикосновении

• Диапазон измерения тока согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека;
• Регулируемый верхний предел в диапазоне: 0,01 мА…1,99 мА с разрешением 0,01 мА.
• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение.

Измерение полной мощности S

* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)

• • Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение активной мощности P

* для измерения тока с помощью клещей ± (8 % и.в. + 5 е.м.р)

• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Коэффициент мощности PF

• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение потребляемого тока

• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение потребляемого тока с помощью клещей

• Основная погрешность в таблице не учитывает погрешность измерительных клещей;
• Установка времени измерения в диапазоне: 1 сек…60 сек. с шагом 1 сек. и опция Непрерывное измерение (включено по умолчанию), при автоматическом тестировании только установка времени: 1 сек…60 сек. с шагом 1 сек.

Измерение параметров УЗО

Измерение времени срабатывания УЗО t_A для синусоидального дифференциального тока:
Диапазон измерений согласно ГОСТ IEC 61557-6-2013: 0 мс… до верхней границы отображаемого значения

1) для I_Δn = 10мА и 0,5 I_Δn погрешность составляет ± (2 % и.в. ± 3 е.м.р)

Измерение тока срабатывания УЗО I_A для синусоидального дифференциального тока:
Диапазон измерений согласно ГОСТ IEC 61557-6-2013: (0,3…1,0)I_Δn

• Время протекания измерительного тока максимально 3200 мс;
• Тестирование дифференциальных выключателей УЗО типа AC;
• Старт по нарастающему или спадающему фронту.

Дополнительные характеристики
