Р329 пятидекадный одинарно-двойной мост

Технические характеристики Р329 пятидекадный одинарно-двойной мост

Мост Р329 — пятидекадный одинарно-двойной мост, предназначен для точных измерения сопротивлений.

Класс точности:

— двойной мост: 1,5; 0,5; 0,1; 0,05;

— одинарный мост: 0,05; 0,5.

Пределы измерения:

— двойной мост: 0,000001Ом — 0,00001Ом; 0,000010001Ом — 0,0001Ом; 0,00010001Ом — 0,001Ом; 0,0010001Ом — 100,0Ом;

— одинарный мост: 50Ом — 100000Ом; 100010Ом — 111110Ом.

Конструкционные особенности Р329

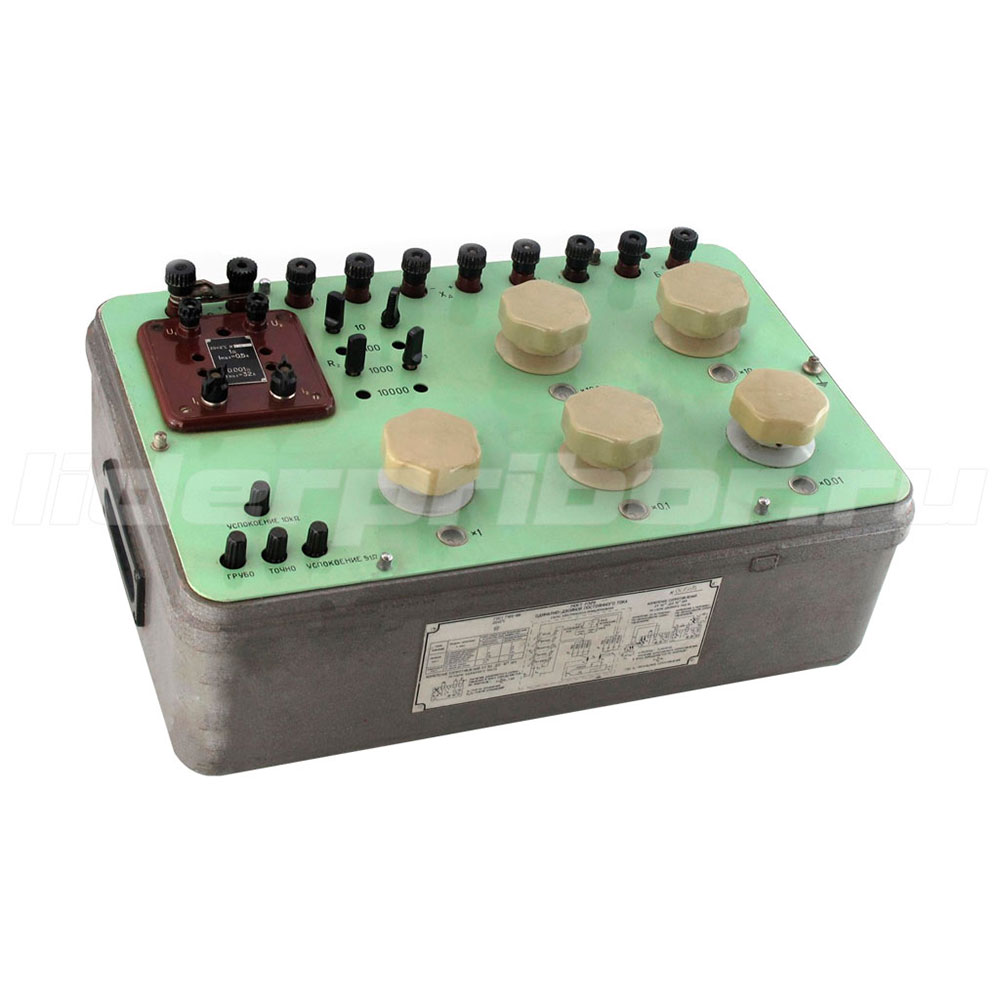

Мосты Р329 выполнены из отдельных узлов, закрепленных на литой силуминовой плате, которая устанавливается в деревянном корпусе. Габаритные размеры корпуса 520×330×240мм. Панели декадных переключателей и штепсельных колодок изготовлены из пластмассы. Для предохранения от загрязнений декадные переключатели закрываются пластмассовыми крышками, закрепленными на панели переключателя.

Все сопротивления Р329, кроме сопротивлений младшей декады и сопротивления 0,001Ом встроенного блока образцовых сопротивлений, выполнены на фарфоровых каркасах. Сопротивление 0,001Ом выполнено из листового манганина (ленты). Блок образцовых сопротивлений является съемным и взаимозаменяемым. Сопротивления блока могут быть использованы как самостоятельные образцовые сопротивления класса 0,02. К каждому мосту прикладываются пять гибких проводников сопротивлением ≤0,001Ом каждый и специальная колодка с двумя двойными зажимами для измерения коротких отрезков проволочных сопротивлений. Все измерительные сопротивления моста могут быть поверены поэлементно, для чего в контактах переключ­ателей предусмотрены специальные гнезда и к (прибору прилагаются два гибких проводника, каждый с наконечником и штепселем.

Технические характеристики Р329

Мост Р329 — комбинированный; одни и те же декады сопротивлений, а также измерительные сопротивления используются для построения как схемы одинарного моста, так и схемы двойного моста. Сравнительные плечи моста R₁ и R’₁ имеют сто пять декад: 10×100, 10×10, 10×1, 10×0,1 и 10×0,01Ом, что позволяет производить отсчет сопротивления сравнительного плеча с погрешно­стью отсчета ±0,0005%. Каждая декада для удобства подгонки и поэлементной поверки имеет полное число сопротивлений с номинальными значениями, кратными 10. Нулевое сопротивление сравнительного плеча не превышает 0,005Ом. Вариация этого сопротивления не более 0,0005Ом.

Первая ступень младшей декады сравнительного плеча подгоняется с учетом нулевого сопротивления, что еще более повышает точность измерения на мосте.

Сравнительное плечо R₁ используется в схемах одинарного и двойного мостов, плечо R’₁— только в схеме двойного моста. Сопротивления плеч отношений R₂ и R₃ имеют одинаковые значения по 10Ом, 100Ом, 1000Ом и 10000Ом.

Блок образцовых сопротивлений используется только в схеме двойного моста для измерения малоомных сопротивлений по четырехзажимной схеме включения. Схема моста позволяет при измерениях малоомных сопротивлений пользоваться как встроенными, так и внеш­ними образцовыми сопротивлениями.

Измерение сопротивлений от 10^-6Ом до 100Ом с использованием встроенных образцовых сопротивлений производится следующим бразом. Токовый зажим измеряемого сопротивления R_х соединяется с зажимом Т₁ блока образцовых сопротивлений медной перемычкой сопротивлением не более 0,001Ом с тщательно зачищенными наконечниками. Потенциальные проводники от измеряемого сопротивления подключаются к зажимам Х_д с соблюдением полярности; сопротивление их также должно быть не более 0,001Ом.

Рекомендуемые значения сопротивлений плеч, которые имеют мосты Р329, максимально допустимый ток через образцовые сопротивления, а также параметры гальванометра, обеспечивающие высокую точность измерения при использовании всех пяти декад сравнительного плеча приведены в Таблице 1.

Таблица 1.

Уравновешивание производится изменением сопротивления спаренных декад R₁ и R’₁. Измеряемое сопротив­ление определяется по формуле:

R_x=(R₁/R₂)·R_n,

где R₁ — отсчет по лимбам переключателей;

R₂ — отсчет по штепсельному плечу;

R_N— значение образцового сопротивления.

Рекомендуемые значения сопротивлений плеч моста Р329 и параметры гальванометра при измерении сопротивления от 10^-6Ом до 100Ом с использованием наружных образцовых сопротивлений приведены в Таблице 2.

Таблица 2.

Ток питания схемы устанавливается по амперметру с учетом максимально допустимого значения тока для образцового сопротивления.

Измерение сопротивлений от 50 до 10⁶Ом производится по схеме одинарного моста без использования образцовых сопротивлений. В этом случае зажимы +N и -N замыкаются накоротко соединительными планками от блока образцовых сопротивлений. Измеряемое сопро­тивление подключается к зажимам Х₀ моста, источник питания — к зажимам Б.

Рекомендуемые значения сопротивлений плеч мостов Р329, напряжение питания и параметры гальванометра, обес­печивающие высокую точность измерения при использо­вании всех пяти декад сравнительного плеча, приведены в Таблице 3.

Таблица 3.

Величина измеренного сопротивления вычисляется по формуле:

R_x=R₁ R₂/R₃,

где R₁ — отсчет по лимбам переключателей плеча сравнения;

R₂ и R₃ — отсчеты по штепсельным плечам.

Измерение сопротивлений коротких отрезков проводов и лент и массовая подгонка и поверка катушек сопротивления могут производиться с помощью специальной колодки с двойными зажимами. Измерение производится по схеме двойного моста. Колодка своими потенциальными концами подключается к зажимам Х_д моста. Токовые зажимы колодки вклю­чаются в схему, в зависимости от того, с наружным или встроенным образцовым сопротивлением производится измерение.

Сравнительные плечи моста Р329 R₁ и R’₁ могут быть использованы в качестве пятидекадных магазинов; каждый из них позволяет получать меры переменного значения класса 0,02 от 100Ом до 1111,11Ом ступенями по 0,01Ом с погрешностью ±(0,015+ 0,05m/R)%, где:

m — число декад, показания которых не равны нулю;

R — значение набранного сопротивления, Ом.

При этом оба магазина могут одновременно работать в различных электрических цепях.

Магазины Р329 можно соединить последовательно, и со­противление будет изменяться от 0,02 до 2222,22Ом ступенями по 0,02Ом. Ток через сопротивления декад магазина не должен превышать: для первой декады — 0,02А, для второй — 0,2А, для третьей — 0,5А, для четвертой и пятой — 1А.

Максимальное падение напряжения на зажимах магазина при полностью введенных сопротивлениях не должно превышать 22В.

Нулевой индикатор (гальванометр) подключается к зажимам Г. Регулировка чувствительности осуще­ствляется с помощью кнопок Грубо и Точно. При вклю­чении Грубо последовательно с нулевым индикатором включается сопротивление 50кОм. При включении кноп­ки Точно индикатор включается в схему непосредствен­но. Успокоение гальванометра осуществляется с помощью кнопки Успокоение. Сопротивление 10кОм, шун­тирующее гальванометр, и сопротивление 50Ом в цепи Успокоение дают возможность работать гальванометру (как многоомному, так и малоомному) в режиме, близ­ком к критическому, при замыкании кнопки Грубо.
