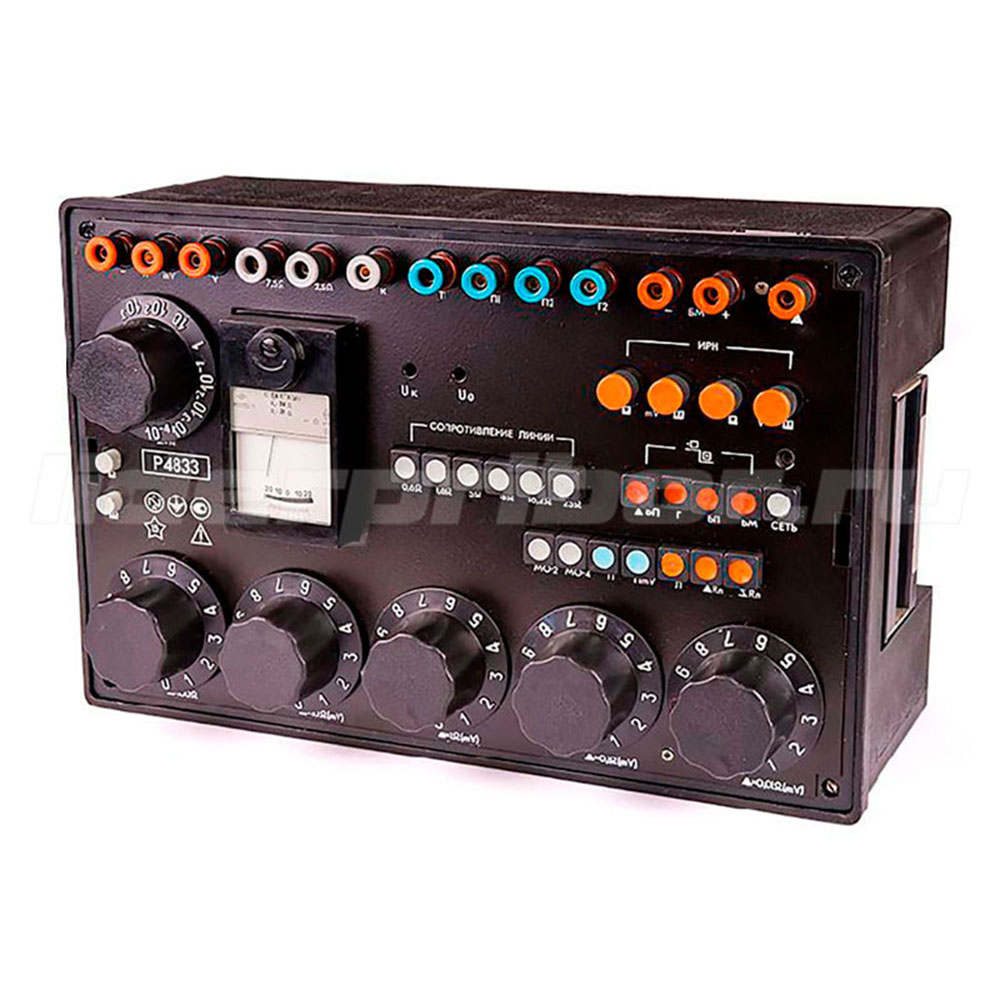

Р4833 прибор универсальный измерительный

Описание прибора универсального измерительного Р4833

Р4833 — это универсальный измерительный прибор, который предназначен для измерения сопротивлений, постоянных э.д.с. и напряжений и поверки теплотехнических приборов.

Технические характеристики прибора универсального измерительного Р4833

• Диапазон измерений
  • мост: 10^-4 … 10⁶ Ом
  • потенциометр: 0 … 111.10 мВ
    • контур I: 10 ступеней по 10 мВ и 10 ступеней по 1 мВ
    • контур II 10 ступеней по 0.1 мВ и 10 ступеней по 0.01 мВ
  • магазин сопротивления: от начального (≤ 0.015 Ом) … до 1111.10 Ом (декады 100, 10, 1, 0.1, 0.01 Ом)
• Класс точности:
  • мост постоянного тока: 0.1
  • потенциометр постоянного тока: 0.05
  • магазин сопротивления: 0.02/ 1.5 × 10^-4
• Рабочие условия применения:
  • температура окружающего воздуха: 10 … 35 °С
  • относительная влажность: 80 % при температуре 25 °С
  • атмосферное давление: 84 … 106.7 кПа (630 … 800 мм.рт.ст.)

Таблица 1

Таблица 2

*Примечание. При измерении сопротивлений в пределах 10^-4 … 10^-3 Ом, 10^-3 … 10^-2 Ом сила тока наружного источника питания должна быть 3 А. Учитывать значение начального сопротивления плеча сравнения.

• Основная погрешность:
  • При использовании прибора в качестве моста предел допускаемой основной погрешности (∆) в омах соответствует значению, определенному по формулам:
    • ∆ = ±10^-2 × С × (10^-1 Rn + X) (1)
    • или
    • ∆= ±10^-2 × С × X, (2)
      • где С — значение класса точности, установленного для данного диапазона измерений (табл. 1)
      • Rn — нормирующее значение сопротивления для данного диапазона измерений, Ом (табл. 1)
      • X — показание, отсчитанное с лимбов переключателей декад, Ом
    • Предел допускаемой основной погрешности соответствует значениям, указанным в табл. 1, при нормальных условиях применения:
      • температура окружающего воздуха (20±5) °С
      • относительная влажность 25 … 80 %
      • атмосферное давление: 84 … 106.7 кПа (630 … 800 мм.рт.ст.)
    • рабочее положение: горизонтальное
  • При использовании прибора в качестве потенциометра для измерения э.д.с. и напряжений предел допускаемого значения основной погрешности (∆U) в вольтах соответствует значению, определенному по формуле:
    • ∆U= ±5 × 10^-4 × (Un/10 + U), (3)
      • где Un — нормирующее значение, В (Un= 0.1 В)
      • U— показание потенциометра, В
    • При нормальных условиях применения:
      • температура окружающего воздуха: (20±2) °С
      • относительная влажность: 25 … 80 %
      • атмосферное давление: 84 … 106.7) кПа (630 … 800 мм.рт.ст.)
    • рабочее положение — горизонтальное
    • отсутствие внешнего магнитного поля, кроме земного
• При использовании прибора в качестве потенциометра он должен удовлетворять требованиям, предъявляемым к предельным значениям основной погрешности (нестабильности) в соответствии с классом точности в течение года со дня первой аттестации (поверки) при нормальных условиях (указанных выше), а также при соблюдении условий применения, транспортирования и хранения
• Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального при использовании прибора в качестве магазина сопротивления соответствует значению, определенному по формуле:
  • δ = ± [0,02 + 1,5 × 10^-4 (Rк/R — 1)], (4)
    • где Rк — наибольшее значение сопротивления, Ом (Rк = 1111.10 Ом)
    • R -номинальное значение включенного сопротивления, Ом
• Отклонение действительного значения сопротивления от поминального: при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δ в процентах за год (нестабильность) не превышают значения, определяемого по формуле (4) в нормальных условиях применения:
  • температура окружающего воздуха: (20±2) °С
  • относительная влажность: 25 … 80 %
  • атмосферное давление: 84 … 106.7  кПа (630 … 800) мм.рт.ст.)
  • рабочее положение: любое
  • установившееся тепловое равновесие и мощность рассеивания не выше номинальной
• Допускаемая основная погрешность сопротивлений плеч отношения: не более ±0.025% (за исключением ступени с номинальным значением 0.09864 Ом, допускаемая погрешность которой не более ±0.25%) в нормальных условиях применения (указанных выше)
• Допускаемая основная погрешность резисторов магазина 2.5 и 7.5 Ом: не более ±0.1 %.
• Встроенный в прибор универсальный измерительный источник регулируемого напряжения ИРН («мВ»): при напряжении источника питания не менее 1.3 В и сопротивлении нагрузки не менее 25 Ом обеспечивает на зажимах «-X», «мВ» напряжение от минус 5 мВ до плюс 100 мВ
• Дискретность регулирования напряжения: не более 0.05 % от наибольшего напряжения на зажимах «-X», «мВ»
• Встроенный в прибор мост постоянного тока источник регулируемого напряжения ИРН («В»): при напряжении источника питания не менее 5.6 В обеспечивает на зажимах «-X», «В» напряжения от 0.5 до 5 В
• Допускаемая основная погрешность резистора сравнения в схеме при измерении сопротивления соединительных линий для автоматических мостов и логометров: не более ±0.02 %
• Начальное напряжение прибора U₀ при использовании в качестве потенциометра: не более 2.4 × 10^-6В, разрешающая способность ΔUn не более 25 × 10^-6 В. Цена деления одной ступени младшей декады Umin= 10^-5 В
• Регулируемая часть установочного сопротивления потенциометра обеспечивает изменение установочного сопротивления ступенями, не превышающими 0.01% от значения э.д.с. нормального элемента (1.0184 × 1,0194) В
• Среднее значение начального сопротивления R₀ плеча сравнения прибора, т. е. сопротивление при установке всех декадных переключателей на нулевые показания: не более 0.015 Ом
• Вариация начального сопротивления ΔR₀ плеча сравнения, вызванная изменением переходных сопротивлений контактов переключающих устройств: не более 0.0015 Ом
• Номинальная мощность рассеивания на одну ступень декады не более:
  • 0.001 Вт для 0.01 Ом
  • 0.01 Вт для 0.1 Ом
  • 0.05 Вт для 1 Ом и выше
• Максимальная мощность рассеивания на одну ступень декады не более:
  • 0.005 Вт для 0.01 Ом
  • 0.05 Вт для 0.1 Ом
  • 0.1 Вт для 1 Ом и выше
• Дополнительная погрешность:
  • При использовании прибора в качестве моста предел допускаемой дополнительной погрешности в диапазоне рабочих температур не превышает предела допускаемой основной погрешности при изменении температуры окружающего воздуха на каждые 10 °С
  • При использовании прибора в качестве потенциометра изменение погрешности показаний, выраженное в процентах от основной погрешности, не превышает 100% при изменении температуры окружающей среды на каждые 10 °С в пределах рабочих температур
    • Примечание. Дополнительная погрешность, вызванная установкой рабочего тока, не нормируется, т. к. она входит в основную погрешность
  • При использовании прибора в качестве магазина сопротивления предел допускаемой дополнительной погрешности в пределах рабочих температур 15 … 25 °С, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения 22 °С (18 °С) и некоторой точкой в смежной области температур рабочих условий применения 25 °С (15 °С), соответствующей наибольшему изменению сопротивления Rmax, а в пределах рабочих температур 10 … 15 °С и 25 … 35°С на каждые 5 °С изменения температуры не превышает значения, определяемого по формуле (4)
  • При использовании прибора в качестве магазина сопротивления предел допускаемой дополнительной погрешности в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установившемся тепловом равновесии, не превышает значения, определяемого по формуле (4)
• Питание прибора:
  • При использовании в качестве моста
    • от встроенные гальванических элементов с напряжением не менее 1.5 мВ (при четырехзажимном подключении измеряемых сопротивлений 10^-4 … 10² Ом), с напряжением не менее 7.0 В (при двухзажимном подключении измеряемых сопротивлений 10² … 10⁶ допускаемые пульсации источников постоянного тока 0 … 0.1%, сила максимального потребляемого электрического тока не более 3 А и 0.05А соответственно
    • от наружных источников питания согласно табл. 1
    • от сети переменного тока напряжением (220±22) В, частотой (50±0.5) или (60±0.6) Гц, форма кривой синусоидальная, коэффициент высших гармоник не более 5 %
  • При использовании в качестве потенциометра: от встроенных и наружных источников постоянного тока напряжением 1.20 В … 1.65 В
  • Питание ИРН («мВ»): от встроенных и наружных источников постоянного тока с напряжением 1.20 … 1.65 В
  • Питание ИРН («В»): от встроенных и наружных источников постоянного тока с напряжением 4.8 … 6.6 В. Допускаемые пульсации источников постоянного тока 0 … 0.7 %, сила максимального потребляемого электрического тока не более 0.025 А
• Мощность, потребляемая прибором от сети: не превышает 10 ВА
• Время установления рабочего режима прибора: не превышает 15 мин. после включения питания.
• Режим работы: прерывистый
• Продолжительность непрерывной работы прибора от сети и встроенных источников питания: не менее 8 ч
• Время перерыва до повторного включения: не менее 15 мин
• Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями в рабочих условиях применения: не менее 5 × 10¹¹ Ом при постоянном напряжении (500±100) В
• Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями (всеми соединенными между собой зажимами) выдерживает в рабочих условиях применения в течение 1 мин. действие испытательного напряжения 0.5 кВ переменного тока частотой 50 Гц, а между вилкой сетевого шнура и корпусом: 1.5 кВ
• Сопротивление каждого из калиброванных проводов, используемых при измерении сопротивлений: 0.0012 … 0.0015 Ом
• Сопротивление каждого из калиброванных проводов, используемых три поверке логометров и мостов: 0.027 … 0.033 Ом
• Погрешность сопротивлений (0.6, 1.6, 5, 15, 16.2, 25 Ом) для имитации соединительных линий пирометрических милливольтметров: не более ±0.1 Ом
• Габаритные размеры: 250×390×190 мм
• Вес: 8 кг

Суммарное содержание цветных металлов прибора универсального измерительного Р4833

• Алюминий Д16А: 0.7 кг
• Медь и сплавы на медной основе (проволока медная ММ): 0.3 кг
• Бронза БрОФ6.5-0.15-1:  0.2 кг
• Латунь Л63: 1.02 кг
• Латунь ЛС59-1: 0.5 кг
