Р5026М мост переменного тока
187 000 ₽
ДРУГИЕ ТОВАРЫ
-
74-10-11 аттенюатор 10 дБ до 26.5 ГГц до 25 Вт 3.5 (f) - 3.5 (f)
Цена по запросу -
Цена по запросу
Технические характеристики Р5026М мост переменного тока
Предназначен для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции по «прямой» (оба вывода измеряемого объекта изолированы от «земли») и «перевернутой» (один из выводов измеряемого объекта соединен с «землей») схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по «прямой» схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте 50 и 60Гц.
Мосты переменного тока Р5026М (в дальнейшем — мосты) предназначены для измерения емкости и тангенса угла диэлектрических потерь высоковольтной промышленной изоляции (конденсаторов, вводов, трансформаторов, изоляторов, машин-двигателей, генераторов, компенсаторов и т.д. объектов) по «прямой» (оба вывода измеряемого объекта изолированы от «земли») и «перевернутой» (один из выводов измеряемого объекта соединен с «землей») схемам в эксплуатационных условиях, непосредственно на месте установки оборудования, а также для измерения по «прямой» схеме в лабораторных условиях емкости и тангенса угла диэлектрических потерь различных электроизоляционных материалов и конденсаторов при частоте 50 и 60Гц.
Мост переменного тока Р5026М предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % (при 25 °С) и в закрытых неотапливаемых помещениях при температуре окружающего воздуха от -10 до +40 °С и относительной влажности до 90 % (при 30 °С).
Мост переменного тока Р5026М — 04.1 предназначен для эксплуатации в условиях сухого или влажного тропического климата в помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 10 до 35 °С и относительной влажности до 80% при 25 °С и в закрытых неотапливаемых помещениях при температуре окружающего воздуха от -10 до +40 °С и относительной влажности до 90 % при 30 °С.

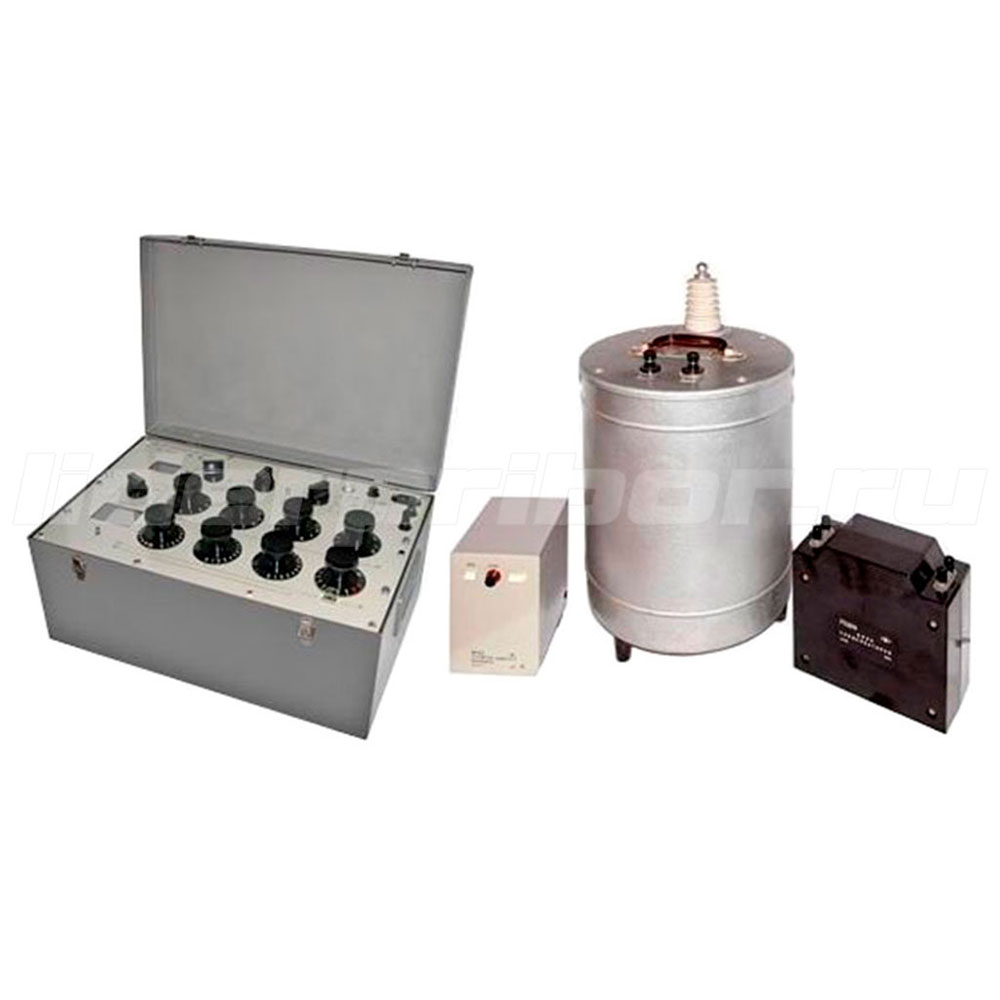

Мост переменного тока Р5026М состоит из следующих составных частей; мост переменного тока Р5026М (в дальнейшем — основной блок), конденсатора воздушного образцового Р5023 (в дальнейшем — конденсатор), устройства защитного потенциала Ф5122 (в дальнейшем — устройство).
Диапазоны измерений емкости (Cx), тангенса угла диэлектрических потерь (tgδx), пределы допускаемого значения основной погрешности при измерении емкости и тангенса угла диэлектрических потерь в зависимости от диапазона рабочих напряжений, состава, схемы измерений, а также диапазон рабочих температур указаны в табл. 1 и 2.
Номинальное значение емкости конденсатора равно 50 пФ. Пределы допускаемого отклонения емкости конденсатора от номинального значения равны ±3пФ. Погрешность определения действительного значения емкости конденсатора не превышает ±0,08%.
Значение тангенса угла диэлектрических потерь конденсатора не превышает 5•10-5. Входное сопротивление устройства не менее 30 МОм. Коэффициент передачи напряжения устройства не менее 0,996. Предел допускаемого значения дополнительной погрешности моста Р5026М, вызванной изменением температуры окружающего воздуха от нормальной (20±2) °С до любой в пределах рабочего диапазона температур не превышает половины предела допускаемого основной погрешности на каждые 10 °С.
Изоляция основного блока Р5026М между внутренним экраном и корпусом выдерживает в течении 5 мин. действие испытательного напряжения переменного тока 15кВ частотой (50±1)Гц.
Изоляция конденсатора между высокопотенциальным выводом и низкопотенциальным зажимом, а также между зажимом, соединенным с корпусом и металлическим основанием, на котором установлен конденсатор, выдерживает в течение 5 мин. действие испытательного напряжения переменного тока 15 кВ частотой (50±1)Гц.
Изоляция между цепью присоединения к сети переменного тока и корпусом основного блока Р5026М и устройства выдерживает в течение 1 мин. действие испытательного напряжения переменного тока 1,5кВ частотой (50±1)Гц. Сопротивление изоляции между внутренним экраном и корпусом основного блока не менее 500 МОм.
Сопротивление изоляции конденсатора между соединенными вместе высоковольтным выводом и низкопотенциальным зажимом, а также между корпусом и металлическим основанием, на котором установлен конденсатор не менее 500МОм.
Мощность, потребляемая от сети электропитания основным блоком Р5026М и устройством, не превышает значений, указанных в табл.3. Габаритные размеры составных частей моста Р5026М не превышают значений, указанных в табл.3. Масса составных частей моста Р5026М не превышает значений, указанных в табл.3.
Таблица 1
| Диапазон измерений | Предел допускаемого значения основной погрешности измерений | Диапазон рабочих напряже- ний, кВ |
|||
| Сх, пФ | tg δх | Сх, % | tg δх | ||
| 10-1000 | 1·10-4-0,1 | ± 2,5/ V | ±((0,05·tg δх’)/ V + (10·10-4)/ V)) | 2-5 | |
| ±0,5 | ±((0,01·tg δх’) + 2·10-4) | 5-10 | |||
| 100-1,1·104 | 1·10-4-1,0 | ± 1,2/ V | ±((0,015·tg δх’)/ V + (3·10-4)/ V)) | 1-3 | |
| ± 0,4 | ±((0,005·tg δх’) + 1·10-4) | 3-10 | |||
| 1,1·104-1,1·105 | 1,1·104-2·104 | ±1,2/ V | ±((0,015·tg δх’)/ V + (3·10-4)/ V)) | 1-3 | |
| ±0,4 | ±((0,005·tg δх’) + 1·10-4) | 3-10 | |||
| 2,1·104-1,1·105 | ±1,2/ V | ±((0,015·tg δх’)/ V + (3·10-4)/ V)) | 1-3 | ||
| ±0,4 | ±((0,005·tg δх’) + 1·10-4) | 3-5 | |||
| 1,1·105-106 | 5·10-4-1,0 | ±3/ V | ±((0,075·tg δх’)/ V + (6·10-4)/ V)) | 1-3 | |
| ±1 | ±((0,025·tg δх’) + 2·10-4) | 3-5 | |||
Таблица 2
| Пределы измерения | Предел допускаемого значения основной погрешности измерений | Диапазон рабочих напряже- ний, кВ |
||
| Сх, пФ | tg δх | Сх, % | tg δх | |
| 100-1,1·104 | 5·10-3-1,0 | ± 2 | ±(0,05·tg δх’ + 3·10-3) | 1-10 |
| 1,1·104-1,1·105 | ||||
| 1,1·105-1·106 | ||||
| 5,5·105 — 5·106 | 5·10-3-5,0 | ± 5 | ±(0,1·tg δх’ + 5·10-3) | 0,5-1 |
| 650 — 2·105 | 5·10-3-0,1 | ± 2 | ±(0,05·tg δх’ + 2·10-3) | 0,05-0,1 |
| 6500 — 2·106 | 5·10-3-1,0 | |||
| 2·106 — 5·107 | ||||
| 5·107 — 5·108 | ±(0,05·tg δх’ + 5·10-3) | |||
| Диапазон рабочих напряже- ний, кВ |
Схема и состав измерений | Диапазон рабочих темпе- ратур, ºС |
||||
| 1-10 | «Прямая», «Перевернутая», Р5026М, Р5023 | -10
— 40 |
||||
| 0.5-1 | ||||||
| 0.05-0.1 | «Прямая», Р5026М | 10 — 35 | ||||
Таблица 3.
| Составная часть моста | Потребляемая мощность | Габаритные размеры, мм | Масса, кг |
| Основной блок | 15ВА | 540х380х280 | 20 |
| Конденсатор | — | Диаметр – 315
Высота – 565 |
18 |
| Устройство | 10ВА | 120х190х195 | 2,5 |
Заводская гарантия
Стандартный гарантийный срок на Р5026М мост переменного тока составляет 12 (двенадцать) месяцев. Если изготовителем предоставляются расширенные гарантийные обязательства, то вы имеете право обратиться по гарантии в официальное представительство бренда, в период действия таких обязательств. При покупке Р5026М мост переменного тока «с хранения» (с консервации, с восстановленными характеристиками, и т.д.) гарантийный срок составляет 9 (девять) месяцев.
