Описание

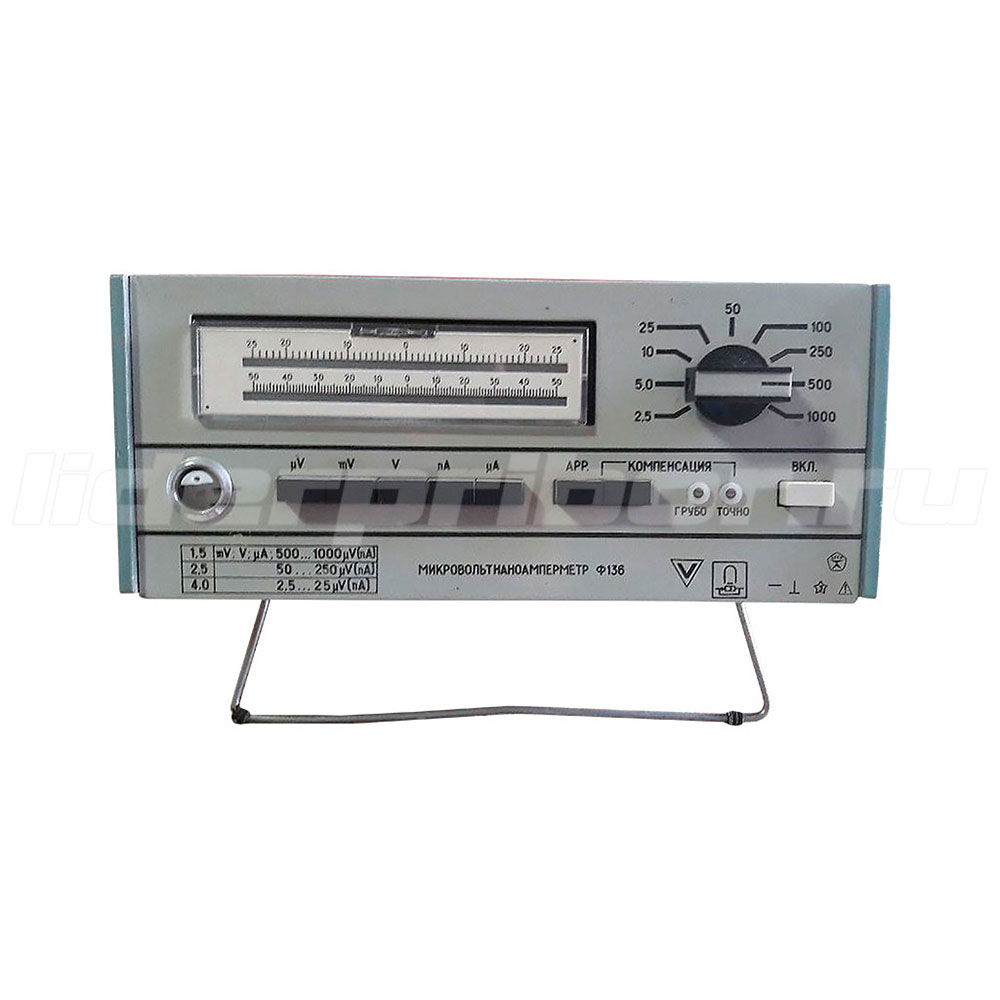

Ф136 микровольтнаноамперметр предназначен для измерений малых значений постоянного тока напряжения.
Технические характеристики
Диапазон измерения электрических величин:
— напряжения — от 0 до 1 кВ;
— тока — от 0 до 1 мА;
— сопротивления — от 1,5 кОм до 10 МОм.
Диапазон измерения, класс точности, допускаемая основная погрешность приведены в таблице:
Диапазон измерений | Класс точности | Допускаемая основная погрешность | |
по показанию прибора | на выходных зажимах «Внешний прибор» | ||
Для вольтметра Ф136 | |||
2,5-0-2,5 мкВ; 5-0-5 мкВ; 10-0-10 мкВ | 4 | ±4% | ±4% |
25-0-25 мкВ | |||
50-0-50 мкВ; 100-0-100 мкВ; 250-0-250 мкВ | 2,5 | ±2,5% | ±2,5% |
500-0-500 мкВ | 1,5 | ±1,5% | ±1,5% |
1000-0-1000 мкВ; 2,5-0-2,5 мВ; 5-0-5 мВ | ±0,2% | ||
10-0-10 мВ; 25-0-25 мВ; 50-0-50 мВ; 100-0-100 мВ; 250-0-250 мВ; 500-0-500 мВ; 1000-0-1000 мВ | |||
2,5-0-2,5 В; 5-0-5 В; 10-0-10 В | ±0,5% | ||
25-0-25 В; 50-0-50 В; 100-0-100 В | |||
250-0-250 В; 500-0-500 В; 1000-0-1000 В | |||
Для амперметра Ф136 | |||
2,5-0-2,5 нА; 5-0-5 нА; 10-0-10 нА; 25-0-25 нА | 4 | ±4% | ±4% |
50-0-50 нА; 100-0-100 нА; 250-0-250 нА | 2,5 | ±2,5% | ±2,5% |
500-0-500 нА; 1000-0-1000 нА | 1,5 | ±1,5% | ±0,5% |
2,5-0-2,5 мкА; 5-0-5 мкА | |||
10-0-10 мкА; 25-0-25 мкА | |||
50-0-50 мкА; 100-0-100 мкА; 250-0-250 мкА; 500-0-500 мкА; 1000-0-1000 мкА |
Диапазон измерения, входное сопротивление, среднее квадратическое значение напряжения поперечной и продольной помехи приведены в таблице:
Диапазон измерений | Входное сопротивление не менее | Среднее квадратическое значение напряжения помехи | |
поперечной | продольной | ||
Для вольтметра Ф136 | |||
2,5-0-2,5 мкВ; 5-0-5 мкВ; 10-0-10 мкВ | 1 МОм | 0,5 мВ | 10 В |
25-0-25 мкВ | 1 мВ | ||
50-0-50 мкВ; 100-0-100 мкВ; 250-0-250 мкВ | |||
500-0-500 мкВ | |||
1000-0-1000 мкВ; 2,5-0-2,5 мВ; 5-0-5 мВ | 10 МОм | ||
10-0-10 мВ; 25-0-25 мВ; 50-0-50 мВ; 100-0-100 мВ; 250-0-250 мВ; 500-0-500 мВ; 1000-0-1000 мВ |
2 мВ 5 мВ 10 мВ 20 мВ 50 мВ 100 мВ 200 мВ |
||
2,5-0-2,5 В; 5-0-5 В; 10-0-10 В | 500 мВ | ||
25-0-25 В; 50-0-50 В; 100-0-100 В |
500 мВ | 25 В 50 В 100 В |
|
250-0-250 В; 500-0-500 В; 1000-0-1000 В | 500 мВ | 200 В | |
Для амперметра Ф136 | |||
2,5-0-2,5 нА; 5-0-5 нА; 10-0-10 нА; 25-0-25 нА | 100 кОм | 1 мВ | 10 В |
50-0-50 нА; 100-0-100 нА; 250-0-250 нА | |||
500-0-500 нА; 1000-0-1000 нА | |||
2,5-0-2,5 мкА; 5-0-5 мкА | 1,5 кОм | ||
10-0-10 мкА; 25-0-25 мкА |
2 5 |
||
50-0-50 мкА; 100-0-100 мкА; 250-0-250 мкА; 500-0-500 мкА; 1000-0-1000 мкА | 10 |
Основная погрешность микровольтнаноамперметра Ф136 выражается в процентах от диапазона измерение от суммы конечных значений диапазона измерений и от номинального значения напряжения на выходных зажимах «Внешний прибор» при измерении напряжения на этих зажимах.
Сопротивление нагрузки, подключаемой к выходным зажимам прибора «Внешний прибор» — не более 200 Ом.
Пульсация напряжения на выходных зажимах «Внешний прибор» на всех диапазонах измерений — не более 10 мВ.
Питание Ф136 от сети переменного тока:
— частотой — от 49 Гц до 51 Гц;
— напряжением — от 198 В до 242 В.
Время установления показаний — не более 4 с.
Мощность, потребляемая от сети питания — не более 10 В·А.
Габаритные размеры — 237×111×320 мм.
Масса — не более 5 кг.
Условия эксплуатации Ф136:
Температура окружающего воздуха — от +10° С до +40° С.
Относительная влажность при +30° С — до 80%.
