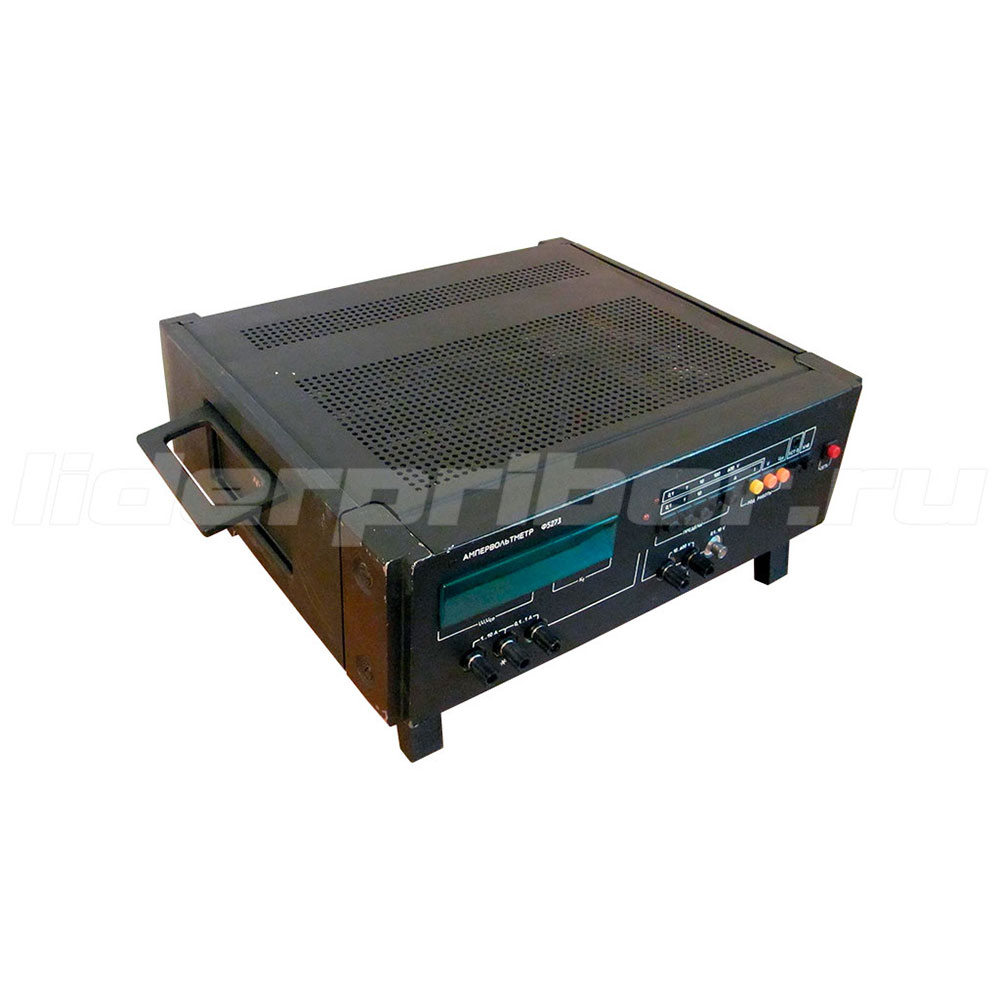

Ф5273 ампервольтметр

Описание Ф5273 ампервольтметр

Ф5273 ампервольтметр предназначен для измерений среднеквадратичных значений напряжения, тока и средневыпрямленных значений напряжения, а также коэффициента формы кривой напряжения и тока в цепях переменного тока при синусоидальной и искаженной форме кривой.

Ампервольтметры Ф5273 применяются для точных измерений при поверке электронных приборов, настройке и регулировке их на предприятиях электро-, радиотехнической промышленности, при исследованиях в лабораториях научно-исследовательских институтов.

Технические характеристики Ф5273 ампервольтметр

Нормальный диапазон частот — от 200 Гц до 20 кГц.

Конечные значения диапазонов измерения:

— напряжения — 0,1 В; 1 В; 10 В; 100 В; 600 В;

— тока — 0,1 А; 1 А; 10 А;

— коэффициента формы кривой — 3 знака.

Пределы допускаемых значений основной погрешности равны пределам допускаемых значений дополнительной погрешности на каждые 10° С при температуре от нормальной +20±5° С до любой в диапазоне от +10° С до +35° С.

Коэффициент искажения кривой напряжения — не более 5%.

Диапазон измерения средневыпрямленных и среднеквадратических значений Ф5273:

— по напряжению от конечного значения установленного диапазона измерений — от 1 до 1,5;

— по току от конечного значения установленного диапазона измерений — от 1 до 1,2.

Постоянное число С₀ при нормальном диапазоне частот от 200 Гц до 20 кГц:

— при конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2;

— при конечном значении диапазона измерения напряжения 10 В — 0,3;

— при конечном значении диапазона измерения напряжения 100 В и 600 В — 0,5;

— при конечном значении диапазона измерения тока 0,1 А, 1 А и 10 А — 0,5.

Постоянное число С₀ при рабочем диапазоне частот от 20 Гц до 200 Гц:

— при конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2;

— при конечном значении диапазона измерения напряжения 10 В — 0,3;

— при конечном значении диапазона измерения напряжения 100 В и 600 В — 0,4;

— при конечном значении диапазона измерения тока 0,1 А, 1 А и 10 А — 0,4.

Постоянное число С₀ при рабочем диапазоне частот от 20 кГц до 100 кГц:

— при конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2;

— при конечном значении диапазона измерения напряжения 10 В — 0,3;

— при конечном значении диапазона измерения напряжения 100 В и 600 В — 0,5;

— при конечном значении диапазона измерения тока 0,1 А, 1 А и 10 А — 0,8.

Постоянное число С₀ при рабочем диапазоне частот от 100 ^кГц до 300 кГц и конечном значении диапазона измерения напряжения 0,1 В и 1 В — 0,2.

Ступени квантования в зависимости от установленного диапазона измерений:

— при измерении напряжения — 0,01 мВ; 0,1 мВ; 1 мВ; 0,01 В; 0,1 В;

— при измерении тока — 0,01 мА; 0,1 мА; 1 мА.

Наименьшее значение дискретности отсчета Ф5273 при измерениях коэффициента формы кривой — 10^-3.

Конечные значения диапазонов измерения при входном сопротивлении не менее 10 МОм и входной емкости не более 50 пФ — 0,1 В и 1 В.

Конечные значения диапазонов измерения при входном сопротивлении не менее 1 МОм и входной емкости не более 50 пФ — 10 В.

Конечные значения диапазонов измерения при входном сопротивлении не менее 10 МОм и входной емкости не более 20 пФ — 100 В и 600 В.

Конечные значения диапазонов измерения Ф5273 при входном сопротивлении не более 0,1 Ом и входной индуктивности не более 1 мГн — 0,1 А и 1 А.

Конечные значения диапазонов измерения при входном сопротивлении не более 0,01 Ом и входной индуктивности не более 0,1 мГн — 10 А.

Электрическая изоляция вольтметра Ф5273 между корпусом и изолированными от корпуса по постоянному току электрическими цепями при температуре окружающего воздуха +20±5° С и относительной влажности 55±25% выдерживает действие испытательного напряжения переменного тока 1,5 кВ частотой 50±1Гц в течении — 1 мин.

Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями при температуре окружающего воздуха +20±5° С и относительной влажности 55±25% — не менее 20 МОм.

Время установления рабочего режима — 30 мин.

Время непрерывной работы с последующим перерывом не менее 1 ч — 8 ч.

Периодичность ручной установки нуля — не менее 1 ч.

Периодичность калибровки — не менее 2 ч.

Мощность амперметра Ф5273 — не более 70 В∙А.

Питание:

— напряжение — от 198 В до 242 В;

— частота — от 49 Гц до 51 Гц.

Масса — не более 12,5 кг.

Принцип действия прибора основан на линейном преобразовании средневыпрямленного значения входного напряжения в цифровой код, вычисления коэффициента формы кривой и среднеквадратического значения входного напряжения.

Условия эксплуатации Ф5273:

При умеренном климате в сухих отапливаемых помещениях:

— температура окружающего воздуха — от +10° С до +35° С;

— относительная влажность при +25° С — до 80%.

При условиях как сухого так и влажного климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом:

— температура окружающего воздуха — от +1° С до +40° С;

— относительная влажность при +25° С — до 80%.

Гарантия на Ф5273 ампервольтметр

На приобретаемый в интернет-магазине ЛидерПрибор Ф5273 ампервольтметр распространяются полные гарантийные обязательства производителя, и в течении гарантийного срока вы можете обращаться по гарантии в наш интернет-магазин, в течении срока, установленного законодательно, а при превышении законодательно-установленного срока к производителю. На Ф5273 ампервольтметр поставляемый по параллельному импорту, либо «с хранения» с восстановленными согласно ТУ техническими характеристиками, интернет-магазин ЛидерПрибор предоставляет гарантию шесть месяцев с даты покупки, исключение составляют товары, на которые после производства изготовителем был заявлен гарантийный срок менее шести месяцев, гарантия на такие товары составляет четырнадцать дней.

Поверка или калибровка Ф5273 ампервольтметр

При условии наличия у Ф5273 ампервольтметр записи утвержденного типа средств измерений, а также, если приобретаемый Ф5273 ампервольтметр был произведен в период действия срока Свидетельства, интернет-магазин ЛидерПрибор оказывает дополнительную услугу по его поверке или калибровке в аккредитованных в соответствии с законодательством Российской Федерации организациях, согласно утвержденному прейскуранту цен. Сведения о результатах поверки средства измерений публикуются в Федеральном информационном фонде по обеспечению единства измерений, и дополнительно могут быть предоставлены на бумажном носителе. Сведения о результатах калибровки средства измерений предоставляются на бумажном носителе.

Покупка Ф5273 ампервольтметр

В интернет-магазине ЛидерПрибор представлены товары лучших мировых брендов и российских производителей, зарекомендовавших себя на рынке своим качеством и надежностью. Многолетние деловые отношения позволяют нам предлагать Ф5273 ампервольтметр по лучшей цене. Тендерный отдел интернет-магазина ЛидерПрибор принимает участие в поставках закупках по 44‑ФЗ и 223‑ФЗ. В интернет-магазине ЛидерПрибор действует гибкая система скидок и предоставляются индивидуальные условия оплаты, подробную информацию уточняйте наших сотрудников по номеру телефона и электронной почте указанным в разделе контакты. Купить Ф5273 ампервольтметр вы можете позвонив по телефону в отдел продаж +7 (495) 109-22-56, либо отправив заявку на электронную почту отдела продаж zakaz@liderpribor.ru, либо воспользовавшись формой заказа и добавив товар в корзину.
