LCR-78220 Измеритель иммитанса с поверкой
2 346 050 ₽
Описание измерителя иммитанса LCR-78220
Измерители иммитанса LCR-78200 предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.
Особенности измерителя иммитанса LCR-78220
- Серия из 5 моделей
- Диапазон частот тест-сигнала: 10 Гц…1 МГц (LCR-78201), 10 Гц…5 МГц (LCR-78205), 10 Гц…10 МГц (LCR-78210), 10 Гц…20 МГц (LCR-78220), 10 Гц…30 МГц (LCR-78230)
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
- Базовая погрешность ±0,08 %
- Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (быстродействие до 2,5 мс)
- Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертик. шкалы (AUTO FIT), растяжка (Zoom ±)
- Параллельная/ последовательная схема измерений
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест компонентов (Pass/Fail) в режимах: «абс. знач./Δ-изм./ %»
- Выбор вых. импеданса: 25 Ом/ 100 Ом
- Источник внутреннего пост. смещения: ± 12В (DCoffset)
- Программирование табличных измерений (тест из 15 шагов)
- Графический режим, качание частоты по 300 точкам
- Параметры для выбора качания (Sweep): частота/ напряжение/ ток
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Одноуровневый интуитивный пользовательский интерфейс
- Широкий перечень доп. аксессуаров, в т.ч. опция подачи внешнего напряжения смещения до ±200 В
- Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host
Функции измерителя иммитанса LCR-78220
|
Измеряемые параметры
|
импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
|
|
Погрешность
|
0,08%
|
|
Электрическое сопротивление (от)
|
10 мОм
|
|
Электрическое сопротивление (до)
|
100 МОм
|
|
Разрешение (R)
|
0,01 мОм
|
|
Электрическая емкость (от)
|
50 фФ
|
|
Электрическая емкость (до)
|
1Ф
|
|
Разрешение (C)
|
0,01 пФ
|
|
Индуктивность (от)
|
10 нГн
|
|
Индуктивность (до)
|
100 кГн
|
|
Разрешение (L)
|
0,1 нГн
|
|
Частота тест сигнала
|
10 Гц — 20 МГц
|
|
Диапазон частот
|
Не фиксированный
|
|
Особенности
|
Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа — графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса — 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800´480, диаг. 18 см) – одновременный вывод до 4-х параметров
|
|
Интерфейс
|
GPIB, LAN, RS-232, USB (2)
|
|
Уровень тест сигнала
|
напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА
|
Гарантия на LCR-78220 Измеритель иммитанса с поверкой
На приобретаемый в интернет-магазине ЛидерПрибор LCR-78220 Измеритель иммитанса с поверкой распространяются полные гарантийные обязательства производителя, и в течении гарантийного срока вы можете обращаться по гарантии в наш интернет-магазин, в течении срока, установленного законодательно, а при превышении законодательно-установленного срока к производителю. На LCR-78220 Измеритель иммитанса с поверкой поставляемый по параллельному импорту, либо «с хранения» с восстановленными согласно ТУ техническими характеристиками, интернет-магазин ЛидерПрибор предоставляет гарантию шесть месяцев с даты покупки, исключение составляют товары, на которые после производства изготовителем был заявлен гарантийный срок менее шести месяцев, гарантия на такие товары составляет четырнадцать дней.
Поверка или калибровка LCR-78220 Измеритель иммитанса с поверкой
При условии наличия у LCR-78220 Измеритель иммитанса с поверкой записи утвержденного типа средств измерений, а также, если приобретаемый LCR-78220 Измеритель иммитанса с поверкой был произведен в период действия срока Свидетельства, интернет-магазин ЛидерПрибор оказывает дополнительную услугу по его поверке или калибровке в аккредитованных в соответствии с законодательством Российской Федерации организациях, согласно утвержденному прейскуранту цен. Сведения о результатах поверки средства измерений публикуются в Федеральном информационном фонде по обеспечению единства измерений, и дополнительно могут быть предоставлены на бумажном носителе. Сведения о результатах калибровки средства измерений предоставляются на бумажном носителе.
Покупка LCR-78220 Измеритель иммитанса с поверкой
В интернет-магазине ЛидерПрибор представлены товары лучших мировых брендов и российских производителей, зарекомендовавших себя на рынке своим качеством и надежностью. Многолетние деловые отношения позволяют нам предлагать LCR-78220 Измеритель иммитанса с поверкой по лучшей цене. Тендерный отдел интернет-магазина ЛидерПрибор принимает участие в поставках закупках по 44‑ФЗ и 223‑ФЗ. В интернет-магазине ЛидерПрибор действует гибкая система скидок и предоставляются индивидуальные условия оплаты, подробную информацию уточняйте наших сотрудников по номеру телефона и электронной почте указанным в разделе контакты. Купить LCR-78220 Измеритель иммитанса с поверкой вы можете позвонив по телефону в отдел продаж +7 (495) 109-22-56, либо отправив заявку на электронную почту отдела продаж zakaz@liderpribor.ru, либо воспользовавшись формой заказа и добавив товар в корзину.
Характеристики измерителя иммитанса LCR-78220
|
Измеряемые параметры (Индикация)
|
|||||
|
Сопротивление (Z)
|
до 10.000 МОм с максимальным разрешением 0,01 мОм
|
||||
|
Сопротивление (R, X)
|
до ±10.000 МОм с максимальным разрешением 0,01 мОм
|
||||
|
Сопротивление на постоянном токе (Rdc)
|
до 100 МОм с максимальным разрешением 0,01 мОм
|
||||
|
Проводимость (G, Y, B)
|
до 1000 кСм с максимальным разрешением 10 нСм
|
||||
|
Ёмкость (C)
|
до 10.000 Ф с максимальным разрешением 0,01 пФ
|
||||
|
Индуктивность (L)
|
до ± 10.000 кГн с разрешением 0,01 нГн
|
||||
|
Добротность (Q)
|
±0,01 – 9999,99 с разрешением 0,01
|
||||
|
Тангенс угла потерь (D)
|
±0,00001 – 10000 с разрешением 0,01
|
||||
|
Фазовый сдвиг (q)
|
-180…+180° (DEG); ± 0.00000…3.14159 (RAD)
|
||||
|
Δ% -измерения
|
± 0.000% … 999.999%
|
||||
|

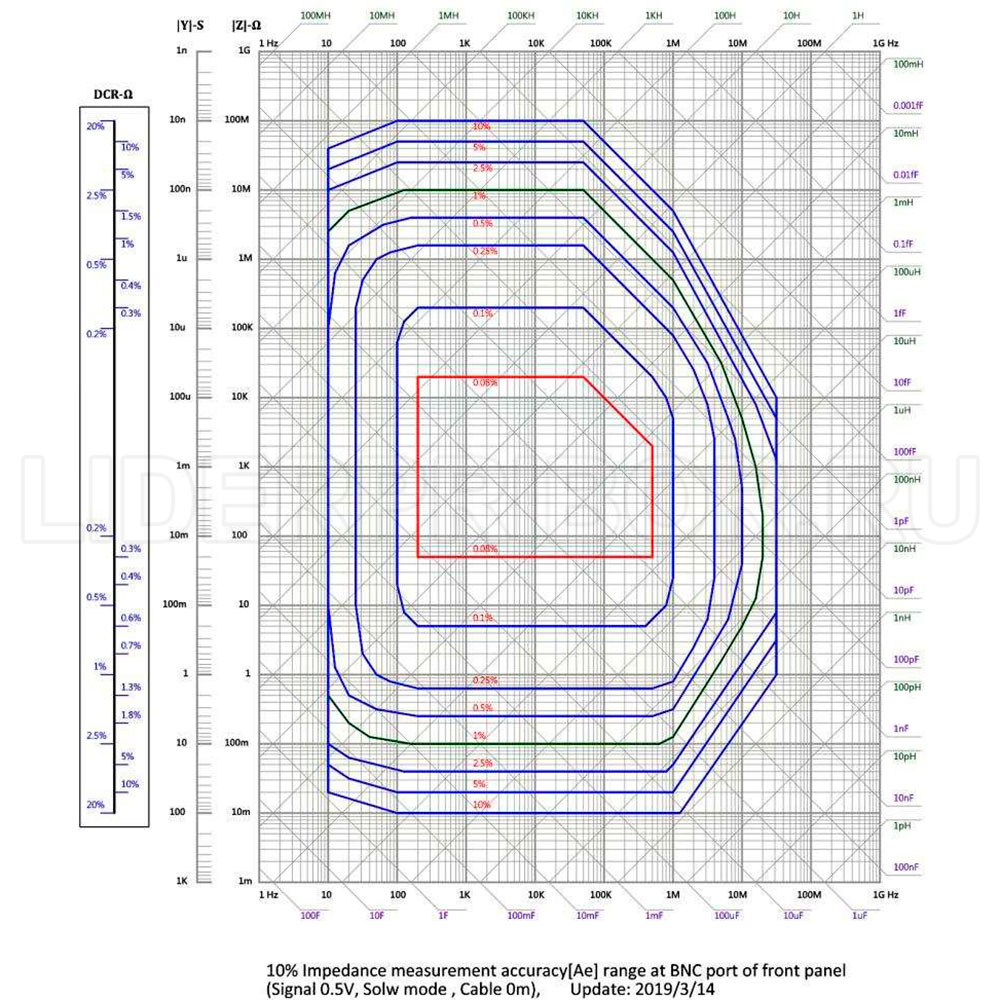

Базовая погрешность
|
± 0,08 % (R, Z, X, G, Y, B, L, C)
|
||||
|
Диапазоны измерений
|
|||||
|
Сопротивление
|
10 мОм — 100 МОм (R)
|
||||
|
Ёмкость
|
50 фФ — 1Ф (C)
|
||||
|
Индуктивность
|
10 нГн — 100 кГн (L)
|
||||
|
Тест сигнал
|
|||||
|
Частота тест-сигнала
(6 разрядов) |
Постоянный ток / DC, 10Гц – 1 МГц
|
Постоянный ток / DC, 10Гц – 5 МГц
|
Постоянный ток / DC, 10Гц – 10 МГц
|
Постоянный ток / DC, 10Гц – 20 МГц
|
Постоянный ток / DC,
10Гц – 30 МГц |
|
Пределы установки частоты
|
10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц/ 10 МГц/ 30 МГц
|
||||
|
Разрешение установки
|
0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц/ 100Гц
|
||||
|
Погрешность установки
|
±0,0007 % ±0,1Гц
|
||||
|
Уровень переменных
тест-сигнала/ AC (с.к.з.) |
≤1 МГц:10 мВ…2 В; >3 МГц: 10 мВ…1 В (или при F≤ 1 МГц и Rо=25Ом)
100 мкА…20 мА (Rо=100 Ом); 400 мкА…40 мА (Rо=25Ом) |
||||
|
Погрешность AC уровня
|
±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м)
|
||||
|
Уровень Постоянный тест-сигнала/ DC
|
1 В постоянный (40 мА)
|
||||
|
Разрешение установки
|
1 мВ/ 10 мкА
|
||||
|
Погрешность DC уровня
|
±1%
|
||||
|
Внутренний импеданс*
|
25 Ом/ 100 Ом* (источник)
|
||||
|
Запуск измерений
|
Автоматический (Wait On), ручной (однократно), непрерывно (Repeat)
|
||||
|
Память
|
|||||
|
Функции
|
Запись / считывание установленных параметров, измерения в мультишаговом режиме (таблица/ List)
|
||||
|
Объём внутренней памяти
(запись / вызов) |
99 профилей настройки (setup groups).
48 программ тестирования (list setup) |
||||
|
Внешний USB-флэш диск
(до 128 ГБ) |
Запись профилей настройки / setup, экранной информации/ images, график развертки изм. параметра /Sweep и отсчетов / data.
|
||||
|
Дополнительные функции
|
|||||
|
Режим графика
(в функции развертки) |
Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B)
|
||||
|
Комбинации параметров
|
Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G, Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16).
|
||||
|
Закон качания
|
Линейный (251 точка), логарифмический (267 точек)
|
||||
|
Измененная переменная
|
Частота, напряжение тест-сигнала, ток тест-сигнала (Freq/ Vac/ Iac)
|
||||
|
Режим «Таблица»
|
Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов)
|
||||
|
V/I монитор
|
Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели)
|
||||
|
Калибровка
|
ХХ/ КЗ/ нагрузка ВЧ / нагрузка (Load)
|
||||
|
Регулируемое
время задержки (delay) |
0~5000мс (таблицы измерения / шаги в таблице / циклы разверток / циклы AC/DC)
|
||||
|
Дисплей
|
|||||
|
Тип индикатора
|
цветной ЖКИ, графическая матрица (800´480), диаг. 18 см
|
||||
|
Режим индикации
|
Абссолютное значение, D-измерение, D-измерение в %, усред. (1…64)
|
||||
|
Формат индикации
|
Одновременно до 4-х параметров (в т.ч. Осн. и Вспом.)
|
||||
|
Скорость измерения
|
25 мс/ 50 мс/ 150 мс/ 300 мс/ 600 мс
(максимальным/ быстрое/ среднее/ медленное 1 / медленное 2) |
||||
|
Общие данные
|
|||||
|
Интерфейс
|
USB/ GPIB/ LAN/ RS-232/ USB Host
(возможность эмуляции языка программирования SCPI) |
||||
|
Условия эксплуатации
|
0°С…40°С и относительная влажность до 85 %
|
||||
|
Напряжение питания
|
110 -240 В (±10 %), 50 / 60 Гц (максимальным потреблением 65 В*А)
|
||||
|
Габаритные размеры
|
346×145×335 мм
|
||||
|
Масса
|
3,3 кг
|
||||
Комплектация измерителя иммитанса LCR-78220
|
Измеритель LCR LCR-78220
|
1 шт.
|
|
Шнур питания
|
1 шт.
|
|
4-х проводный измерительный щуп с двумя крокодилами LCR-06B
|
1 шт.
|
|
Инструкция по эксплуатации и ПО на CD
|
1 шт.
|
|
Инструкция по безопасности
|
1 шт.
|
Файлы измерителя иммитанса LCR-78220
Спецификация измерителей иммитанса LCR-78201, LCR-78205, LCR-78210, LCR-78220, LCR-78230
94379-25: Описание типа. Измерители иммитанса LCR-78200
94379-25: Методика поверки МП-ПР-38-2024. Измерители иммитанса LCR-78200
