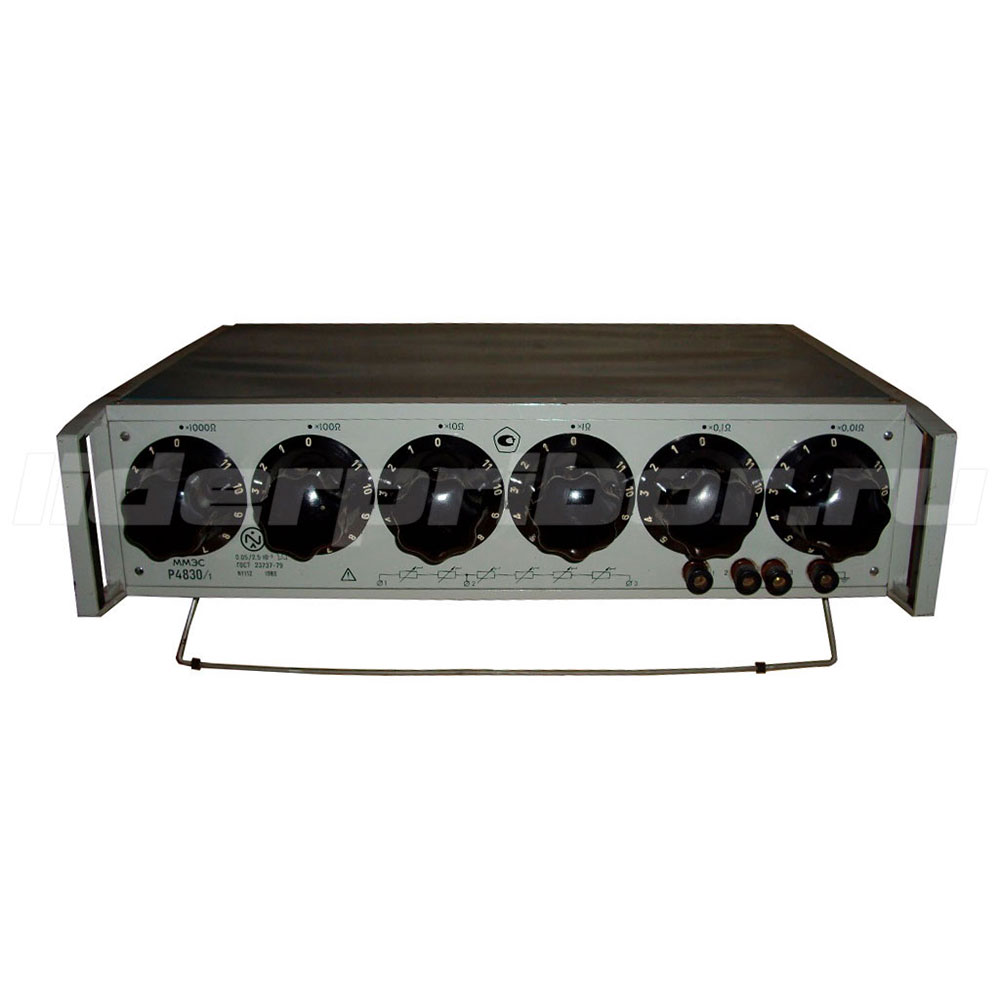

Р4830/1 магазин сопротивления

Технические характеристики Р4830/1 магазин сопротивления

Предназначен для работы в цепях постоянного и переменного тока частотой до 50 кГц в качестве меры электрического сопротивления.
Диапазон сопротивления от 0,01 Ом до 12222,21 Ом
Габариты не более 490х135х365мм.
Класс точности 0,05/2,5•10^-5
Магазины сопротивления Р4830/1 (ГОСТ 23737-79) предназначены для работы в цепях постоянного и переменного тока частотой до 50 кГц в качестве меры электрического сопротивления. Нормальные условия применения магазина Р4830/1 Р4830/1:
температура окружающего воздуха (20±2) °С;
относительная влажность воздуха от 25 до 80%;
атмосферное давление (84 — 106,7) кПа [(630 — 800) mm Hg].
Рабочие условия применения магазина Р4830/1:
температура окружающего воздуха (20±10) °С;
относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур;
атмосферное давление (84—106,7) кПа (630 — 800) mm Hg].
Класс точности магазина сопротивления Р4830/1 — 0,05/2,5•10^-5.
Диапазон значений воспроизводимого сопротивления от 0,01 до 12222,21 Ом ступенями через 0,01 Ом.
Среднее значение начального сопротивления магазина Р4830/1 (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) Rо, его вариация ΔRо и код ОКП соответствуют значениям, указанным в табл. 1.

Таблица 1.

Номинальная мощность рассеивания каждой ступени декады «Х10000Ом» не превышает 0,025 W, «Х100000Ом» не превышает 0,0025 W.
Номинальная мощность рассеивания каждой ступени декад «Х1Ом» «Х10Ом», «Х100Ом», «Х1000Ом» не превышает 0,25 Вт, «Х0.1Ом» — 0,025 Вт, «Х0,01Ом» — 0,0025 Вт; максимальная мощность рассеивания каждой ступени декады «Х100000Ом» не превышает 0,005 Вт, «Х10000Ом» — 0,05 Вт,«Х1000Ом», «Х100Ом», «Х10Ом», «Х0,01Ом» — 0,5 Вт,«Х0,1Ом» — 0,05 Вт, «Х0,01Ом» — 0,005Вт.
Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального в нормальных условиях применения определяется по формуле (1):
δ1=±(0,05 + 2,5 · 10-5(Rk/R-1)) (1)
где Rk – наибольшее значение сопротивления магазина Р4830/1 , Ом;
R – номинальное значение включенного сопротивления, Ом.
Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δ в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившемся состоянии теплового равновесия и мощности рассеивания не выше номинальной, номинальном токе магазина Р4830/1 при включении декад «Х0,1Ом» и «Х0,01Ом» не более 0,3 А.
Предел допускаемой дополнительной погрешности магазина Р4830/1 , вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления Rmax, численно равен значению, определяемому по формуле (1).
Начальная индуктивность и индуктивность магазина Р4830/1 при включении сопротивления не более 1 Ом (включая начальную индуктивность) через низкоомные зажимы не превышает 1 μH.
Предельные значения постоянной времени τ магазина Р4830/1 , при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений, указанных в табл. 2 (для сопротивления от 105 до 106 Ом τ нормируется при мощности рассеивания 0,025 Вт).

Таблица 2.

Верхний предел частотного диапазона для каждой декады магазина Р4830/1 соответствует значениям, указанным в табл. 3.

Таблица 3.

При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 кГц.
Предел допускаемой дополнительной погрешности магазина Р4830/1 , вызванный изменением частоты от нуля до верхнего предела частотного диапазона по табл. 3 (частотная погрешность), при мощности рассеивания не выше номинальной, в нормальных условиях применения и при установившемся тепловом равновесии, не превышает значений, определенных по формуле (1).
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина Р4830/1 в рабочих условиях применения не менее 2 • 108 Ом;
Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина Р4830/1 в рабочих условиях применения выдерживает в течение 1 минуты действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.
Габаритные размеры магазина Р4830/1 , не более 490х135х365 мм. Масса магазина Р4830/1 , не более 8,5 кг. Суммарное содержание цветных материалов в магазине Р4830/1 приведено в табл. 4.

Таблица 4.
