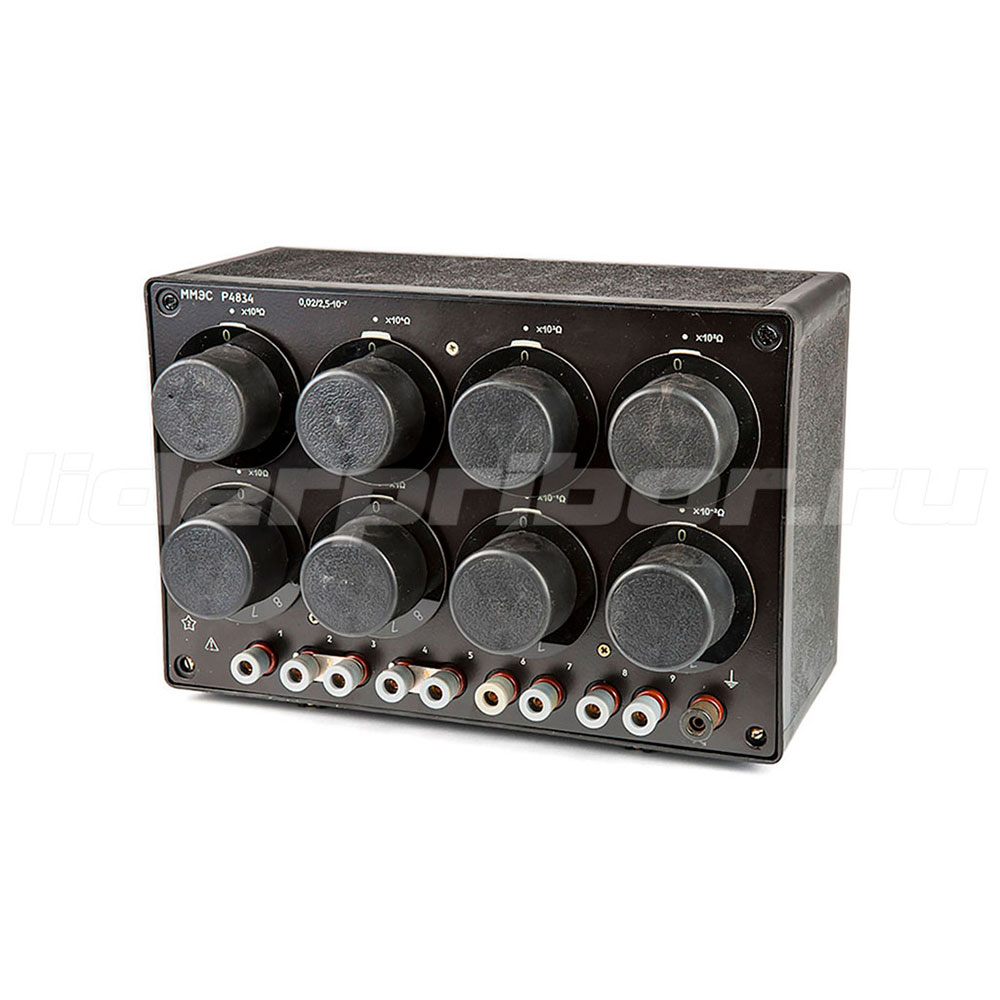

Р4834 магазин сопротивления

Технические характеристики Р4834 магазин сопротивления

Предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.

Номинальное значение сопротивления одной ступени
старшей декады 10⁵ Ом
младшей декады 10^-2 Ом
Класс точности 0,02/2,5•10^-7.
Магазины сопротивления Р4834 (в дальнейшем — магазин) предназначены для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.
Нормальные условия применения магазина:
температура окружающего воздуха (20±2)°С;
относительная влажность воздуха от 25 до 80%;
атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);
ток постоянный;
мощность не выше номинальной (указана в таблице 1).
Рабочие условия применения магазина:
температура окружающего воздуха от 15 до 25°С;
относительная влажность воздуха от 25 до 80%;
атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.);
рабочее положение — любое.
Основные параметры и размеры магазина приведены в табл. 1.

Таблица 1

Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом: (0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5.
Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле:
δ=±(0,002 + 2,5 · 10^-7(10⁶/R-1))
где R — номинальное значение включенного сопротивления, Ом, в нормальных условиях применения.
Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности равно значению, указанному в табл. 2.

Таблица 2.

Среднее значение начального сопротивления не превышает:
0,012 Ом на зажимах «5»-«9»;
0,024 Ом на зажимах «1»-«9» при установленных перемычках ХР11 на зажимах «2»-«3» и ХР12 на зажимах «4»-«5».
Вариация начального сопротивления не превышает соответственно значений 0,0012 Ом и 0,0024 Ом.
Начальная индуктивность L0 в микрогенри магазинов на зажимах «5»-«9» не превышает значения, определенного по формуле L0=0,1 m +0,2, (2)
где m — число включенных декад магазина.
Индуктивность при включении сопротивления не более 1 Ом на тех же зажимах не превышает 0,8 мкГн.
Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления (Rmax), равен
значению, определяемому по формуле (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, равен значению, определяемому по формуле (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах, вызванной изменением частоты от нуля до верхнего предела частотного диапазона, приведенного в табл. 3 (частотная погрешность), равен ±0,05%.
Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью магазина в рабочих условиях применения не менее 5•1010 Ом.
Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью магазина выдерживает в течении 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое значение которого равно 2 кВ.

Таблица 3

Рычажные переключатели выдерживают 50000 ходов от упора до упора, имеют легкий ход и четкую фиксацию.
Норма средней наработки на отказ магазина с учетом технического обслуживания, регламентируемого эксплуатационной документацией, 10000 ч.
Средняя наработка на отказ устанавливается для рабочих условий применения и мощности рассеивания на одну ступень, не более номинальной.
Критерием отказа является несоответствие магазинов требованиям формулы (1).
Среднее время восстановления работоспособного состояния магазина 24 ч.
Полный средний срок службы магазина 10 лет.
Установленная безотказная наработка магазина для рабочих условий применения и максимальной мощности рассеивания на одну ступень 1000 ч.
Установленный срок службы магазина — 5 лет.
Содержание серебра в магазине — 3 г.
Содержание цветных металлов в магазине:
алюминиевые сплавы — 576,5 г;
медные сплавы— 1470,63 г.
