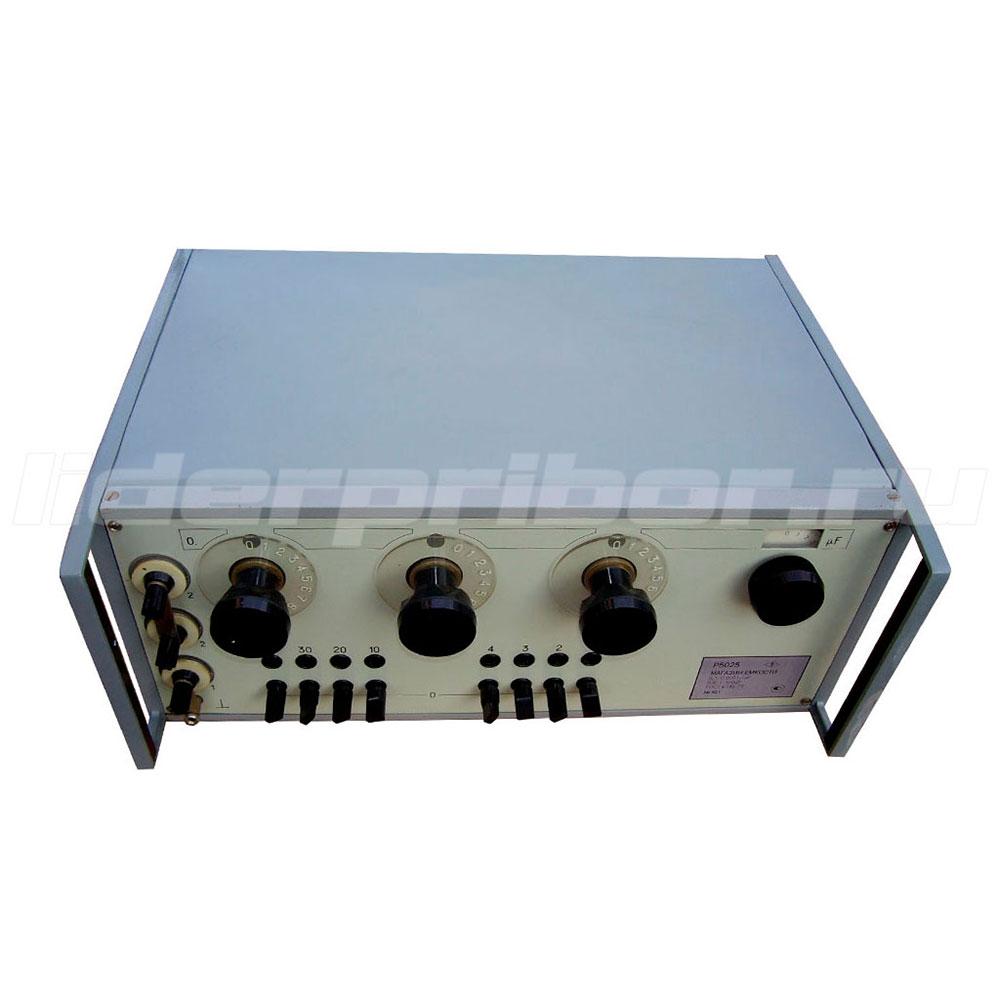

Р5025 магазин емкости

Технические характеристики Р5025 магазин емкости

Предназначен для применения в качестве меры или элементов измерительных цепей переменного тока частоты от 40Гц до 40кГц.

Диапазон изменения емкости магазина от начальной на 111,0001 мкФ.
Класс точности:
• 0,1 – для декад 0,0001-0,0011; 0,001-0,009; 0,01-0,09 и 0,1-0,9 мкФ;
• 0,5 – для декад 1-10 и 10-100 мкФ.
Магазины емкости Р5025 (в дальнейшем — магазины) предназначены для применения в качестве меры или элементов измерительных цепей переменного тока частоты от 40Гц до 40 кГц.

Магазины емкости Р5025 предназначены для эксплуатации:

Р5025 — в условиях умеренного климата в закрытых отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при 25°С .

Р5025 Т 4.1 — тропическое исполнение — в условиях сухого или влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при 25 °С и при более низких температурах без конденсации влаги. Допускается чрезвычайно редко и в течение не более 6 ч. эксплуатация магазина емкости Р5025 в диапазоне предельных температур от 1 до 40°С.

Наибольшее значение емкости магазина Р5025 111,0001мкФ. Число декад магазина емкости Р5025 шесть: 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01мкФ-0,09мкФ; 0,1мкФ- 0,9мкФ; 1мкФ-10мкФ и 10мкФ-100мкФ. Класс точности магазина емкости Р5025 по ГОСТ 6746-75:

0,1 — для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01мкФ — 0,09мкФ и 0,1мкФ — 0,9мкФ;

0,5 — для декад 1мкФ-10мкФ; 10мкФ-100мкФ.

Диапазон рабочих частот кГц: 0,04-1-15-40 — для декады 0,0001мкФ-0,0011мкФ; 0,04-1-15-30 — для декады 0,001мкФ-0,009мкФ; 0,04-1-10-20 — для декады 0,01мкФ-0,09мкФ; 0,04-1-2,5-5 — для декады 0,1мкФ-0,9мкФ; 0,04-1-2,5 — для декады 1мкФ-10мкФ; 0,04-0,5-1 — для декады 10мкФ-100мкФ. Предел допускаемой основной погрешности (δ₁ и δ₂) магазина емкости Р5025, выраженный в процентах от номинального значения емкости, равен:

δ₁ = ±0,1(1 + 0,0032/С) (1),

где С — числовое значение емкости в мкФ — для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01мкФ-0,09мкФ; 0,1мкФ-0,9мкФ;

δ₂ = ± 0,5 (2) — для декад 1мкФ-10мкФ; 10мкФ-100мкФ.

Определение основной погрешности производится при следующих нормальных условиях:

температура окружающего воздуха 20±2°С;

относительная влажность 65±15%;

атмосферное давление 100000± 4000 Па (750 мм.рт.ст.);

частота любая в пределах нормальной области;

рабочее напряжение не более указанного (далее по тексту);

отсутствие внешних магнитных полей, кроме поля Земли;

включена только поверяемая декада;

начальная емкость исключена из результатов измерения.

Значение тангенса угла потерь магазина емкости Р5025 не превышает: 1·10^-3 — для декад 0,01мкФ-0,09мкФ и 0,1мкФ-0,9мкФ; 2·10^-3 — для декад 0,0001мкФ-0,0011мкФ и 0,001мкФ-0,009мкФ; 5·10^-3 — для декад 1мкФ-10мкФ и 10мкФ-100мкФ.

Рабочее напряжение не должно превышать: 100В при f ≤ 10кГц и 30В при f > 10кГц для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01-0,09мкФ; 0,1мкФ-0,9мкФ; 7В — для декад 1мкФ-10мкФ; 10мкФ-100мкФ.

Начальная емкость магазина емкости Р5025:

при подсоединении экрана к выводу «1» (двухзажимное включение)

не превышает 220пФ (зажимы «1»-«2′») и 110пФ ( зажимы «1» -«2»); при эквипотенциальности вывода «1» экрану (трехзажимное включение) не превышает 120пФ (зажимы «1» — «2′») и 80пФ (зажимы «1»-«2»).

Дополнительная погрешность магазина емкости Р5025, вызванная отклонением частоты от границы нормальной области частот до любой частоты в смежной части рабочей области, не превышает предела допускаемой основной погрешности. Дополнительная погрешность магазина емкости Р5025, вызванная отклонением температуры окружающего воздуха от нормальной до любой в пределах температур от 1 до 40°С, не превышает на каждые 10°С изменения температуры:

предела допускаемой основной погрешности — для декад 0,0001мкФ-0,0011мкФ; 0,001мкФ-0,009мкФ; 0,01мкФ-0,09мкФ и 0,1мкФ-0,9мкФ;

0,4 предела допускаемой основной погрешности — для декад 1мкФ-10мкФ и 10мкФ-100мкФ.

Изоляция между электрической цепью и экраном магазина емкости Р5025 выдерживает в течение 1 мин действие испытательного напряжения 0,5кВ практически синусоидального переменного тока частоты 50Гц. Сопротивление изоляции между электрической цепью и экраном магазина Р5025 не менее 100МОм при напряжении 500В. Габаритные размеры не превышают 490x360x210мм. Масса магазина Р5025 не более 25 кг.
