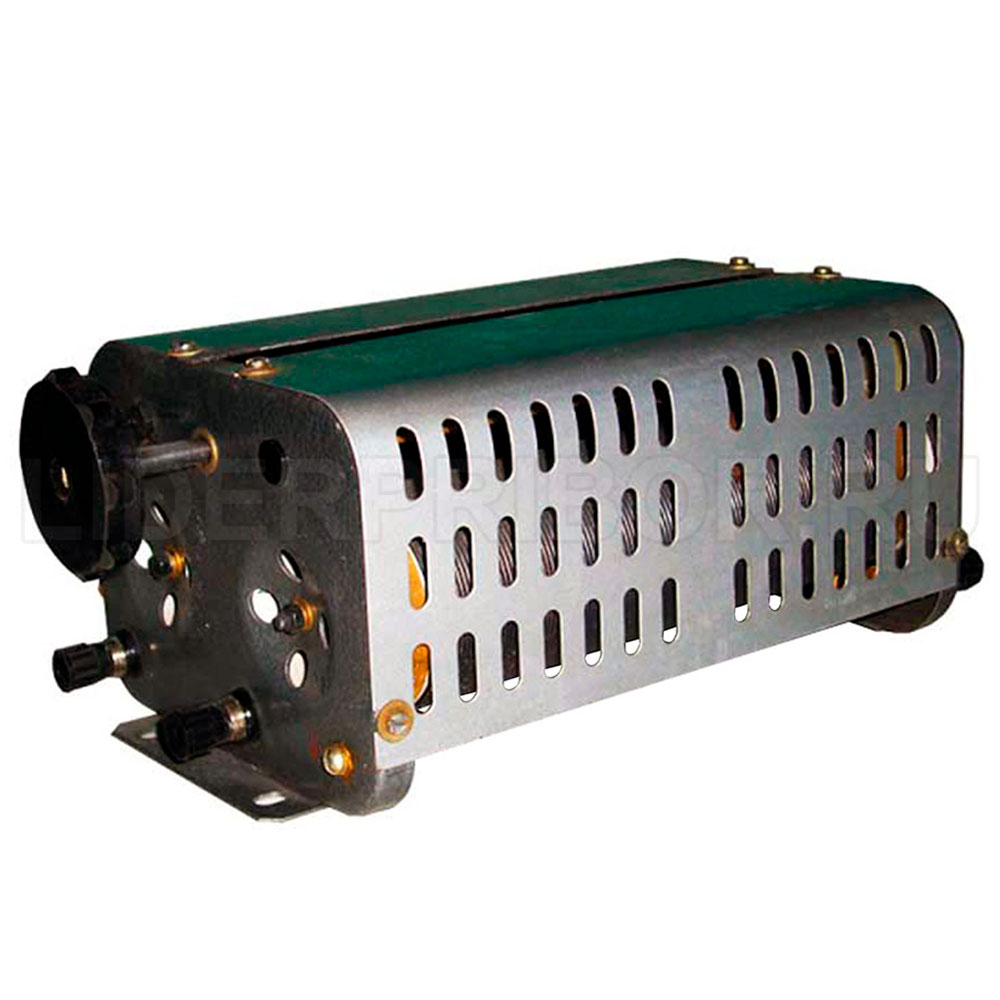

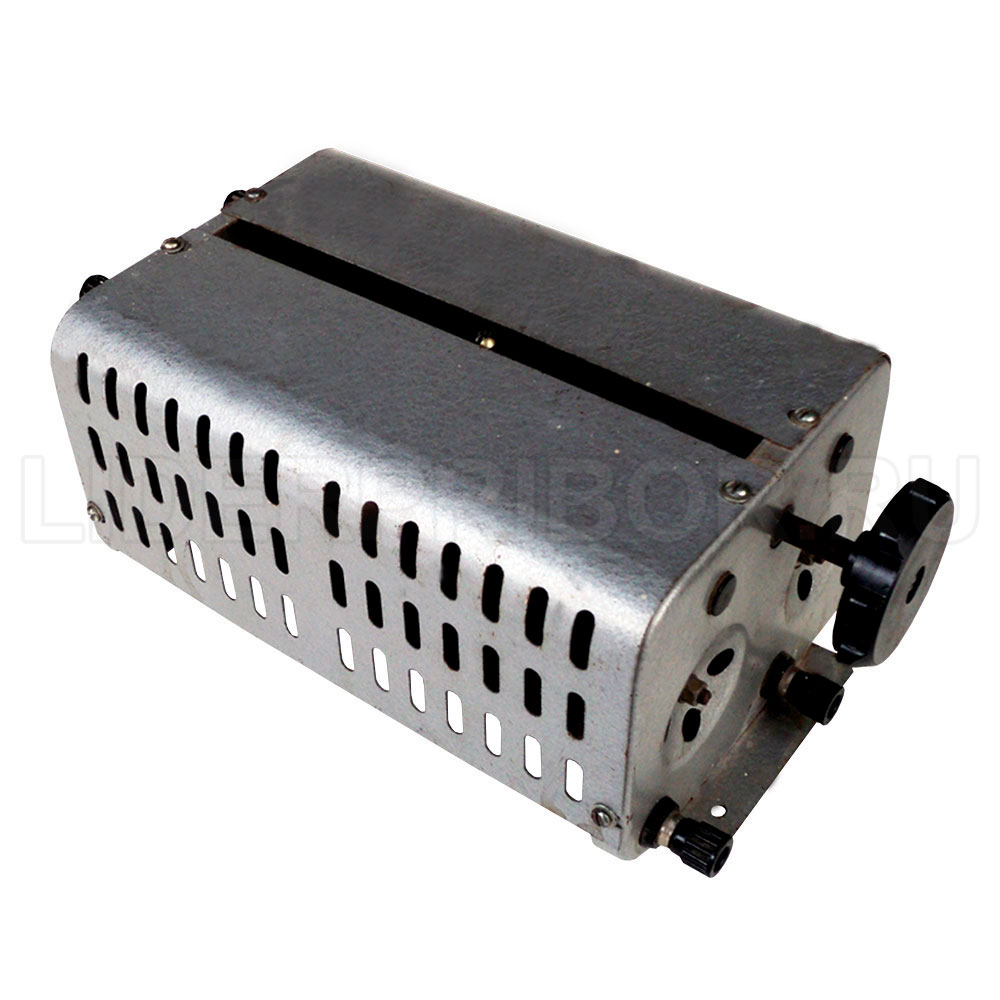

РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения)
Гарантия на товар с хранения: 6 месяцев
Страна производителя: Украинская ССР
Страна происхождения: Украинская ССР
27 500 ₽
Описание реостата сопротивления ползункового спаренного РСПС-2-13
Реостаты сопротивления ползунковые предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока. Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Концы обмоток выведены к нижним зажимам реостата. Передвижение ползунка осуществляется с помощью винтовой пары вручную.
Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата. Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2. Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.
Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78. Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое. Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания.
Серия реостатов сопротивления ползунковых РСПС-2
- РСПС-2-1 Реостат сопротивления ползунковый спаренный: 5600 Ом (2800 Ом х2), 0.25 А
- РСПС-2-2 Реостат сопротивления ползунковый спаренный: 2900 Ом (1450 Ом х2), 0.35 А
- РСПС-2-3 Реостат сопротивления ползунковый спаренный: 1650 Ом (825 Ом х2), 0.45 А
- РСПС-2-4 Реостат сопротивления ползунковый спаренный: 1040 Ом (520 Ом х2), 0.55 А
- РСПС-2-5 Реостат сопротивления ползунковый спаренный: 690 Ом (345 Ом х2), ток 0.7 А
- РСПС-2-6 Реостат сопротивления ползунковый спаренный: 480 Ом (240 Ом х2), 0.85 А
- РСПС-2-7 Реостат сопротивления ползунковый спаренный: 340 Ом (170 Ом х2), 1.0 А
- РСПС-2-8 Реостат сопротивления ползунковый спаренный: 210 Ом (105 Ом х2), 1.4 А
- РСПС-2-9 Реостат сопротивления ползунковый спаренный: 110 Ом (55 Ом х2), 1.7 А
- РСПС-2-10 Реостат сопротивления ползунковый спаренный: 82 Ом (41 Ом х2), 2.1 А
- РСПС-2-11 Реостат сопротивления ползунковый спаренный: 60 Ом (30 Ом х2), 2.6 А
- РСПС-2-12 Реостат сопротивления ползунковый спаренный: 44 Ом (22 Ом х2), 3.0 А
- РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А
- РСПС-2-14 Реостат сопротивления ползунковый спаренный: 26 Ом (13 Ом х2), 4.0 А
- РСПС-2-15 Реостат сопротивления ползунковый спаренный: 20 Ом (10 Ом х2), 4.5 А
- РСПС-2-16 Реостат сопротивления ползунковый спаренный: 16 Ом (8 Ом х2), 5.0 А
- РСПС-2-17 Реостат сопротивления ползунковый спаренный: 13.6 Ом (6.8 Ом х2), 5.5 А
- РСПС-2-18 Реостат сопротивления ползунковый спаренный: 11 Ом (5.5 Ом х2), 6.2 А
- РСПС-2-19 Реостат сопротивления ползунковый спаренный: 9 Ом (4.5 Ом х2), 7.0 А
Сравнительная таблица реостатов сопротивления ползунковых РСП и РСПС
|
РСП -1
|
РСП -2
|
РСПС-2
|
РСП -3
|
РСПС-3
|
РСП -4
|
||
|
Исполнение реостата
|
Величина допустимого тока, А
|
Сопротивление проводящего элемента в зависимости от габарита, Ом
|
|||||
|
1
|
0,25
|
1440
|
2800
|
5600
|
4300
|
8600
|
6500
|
|
2
|
0,35
|
740
|
1450
|
2900
|
2200
|
4400
|
3350
|
|
3
|
0,45
|
410
|
825
|
1650
|
1280
|
2560
|
1950
|
|
4
|
0,55
|
260
|
520
|
1040
|
800
|
1600
|
1200
|
|
5
|
0,7
|
180
|
345
|
690
|
530
|
1060
|
800
|
|
6
|
0,85
|
125
|
240
|
480
|
370
|
740
|
560
|
|
7
|
1,0
|
95
|
170
|
340
|
265
|
530
|
400
|
|
8
|
1,4
|
50
|
105
|
210
|
165
|
330
|
250
|
|
9
|
1,7
|
30
|
55
|
110
|
100
|
200
|
150
|
|
10
|
2,1
|
20
|
41
|
82
|
63
|
126
|
95
|
|
11
|
2,6
|
15
|
30
|
60
|
45
|
90
|
70
|
|
12
|
3,0
|
10,5
|
22
|
44
|
33
|
66
|
50
|
|
13
|
3,4
|
8
|
17
|
34
|
25
|
50
|
38
|
|
14
|
4,0
|
6,5
|
13
|
26
|
20
|
40
|
30
|
|
15
|
4,5
|
–
|
10
|
20
|
15,5
|
31
|
23
|
|
16
|
5,0
|
–
|
8
|
16
|
12,5
|
25
|
19
|
|
17
|
5,5
|
–
|
6,8
|
13,6
|
10,6
|
21,2
|
16
|
|
18
|
6,2
|
–
|
5,5
|
11
|
8,5
|
17
|
13
|
|
19
|
7,0
|
–
|
4,5
|
9
|
7
|
14
|
11
|
Габаритные и установочные размеры реостатов сопротивления ползунковых РСП
| Тип реостата | Размеры, мм | Масса, кг | |||||
| L | B | H | A | A1 | d | ||
| РСП-1 | 293 | 64 | 96 | 266 | 32 | 4,0 | 1.2 |
| РСП-2 | 293 | 86 | 126 | 266 | 32 | 4,0 | 2.1 |
| РСП-3 | 393 | 86 | 126 | 366 | 32 | 4,0 | 2.6 |
| РСП-4 | 533 | 86 | 126 | 506 | 32 | 4,0 | 3.3 |
Габаритные и установочные размеры реостатов сопротивления ползунковых РСПС
| Тип реостата | Размеры, мм | Масса, кг | |||||
| L | B | H | A | A1 | d | ||
| РСПС-2 | 285 | 170 | 125 | 260 | 70 | 5,5 | 3.4 |
| РСПС-3 | 385 | 170 | 125 | 360 | 70 | 5,5 | 4.8 |
Электрическая схема включения для регулирования токов реостатов сопротивления ползунковых РСП и РСПС
Электрическая схема включения при использовании в качестве потенциометра реостатов сопротивления ползунковых РСП и РСПС
Структура условного обозначения реостатов сопротивления ползунковых РСП
-
РСП-X1-Х2 X3
-
Р – реостат
-
С – сопротивления
-
П – ползунковый
-
Х1 – габарит 1, 2, 3, 4
-
Х2 – исполнение
-
Х3 – климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69
Структура условного обозначения реостатов сопротивления ползунковых РСПС
- РСПС-X1-Х2 X3
-
Р – реостат
-
С – сопротивления
-
П – ползунковый
-
С – спаренный
-
Х1 – габарит 1, 2, 3, 4
-
Х2 – исполнение
-
Х3 – климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69
Гарантия на РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения)
На приобретаемый в интернет-магазине ЛидерПрибор РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения) распространяются полные гарантийные обязательства производителя, и в течении гарантийного срока вы можете обращаться по гарантии в наш интернет-магазин, в течении срока, установленного законодательно, а при превышении законодательно-установленного срока к производителю. На РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения) поставляемый по параллельному импорту, либо «с хранения» с восстановленными согласно ТУ техническими характеристиками, интернет-магазин ЛидерПрибор предоставляет гарантию шесть месяцев с даты покупки, исключение составляют товары, на которые после производства изготовителем был заявлен гарантийный срок менее шести месяцев, гарантия на такие товары составляет четырнадцать дней.
Поверка или калибровка РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения)
При условии наличия у РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения) записи утвержденного типа средств измерений, а также, если приобретаемый РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения) был произведен в период действия срока Свидетельства, интернет-магазин ЛидерПрибор оказывает дополнительную услугу по его поверке или калибровке в аккредитованных в соответствии с законодательством Российской Федерации организациях, согласно утвержденному прейскуранту цен. Сведения о результатах поверки средства измерений публикуются в Федеральном информационном фонде по обеспечению единства измерений, и дополнительно могут быть предоставлены на бумажном носителе. Сведения о результатах калибровки средства измерений предоставляются на бумажном носителе.
Покупка РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения)
В интернет-магазине ЛидерПрибор представлены товары лучших мировых брендов и российских производителей, зарекомендовавших себя на рынке своим качеством и надежностью. Многолетние деловые отношения позволяют нам предлагать РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения) по лучшей цене. Тендерный отдел интернет-магазина ЛидерПрибор принимает участие в поставках закупках по 44‑ФЗ и 223‑ФЗ. В интернет-магазине ЛидерПрибор действует гибкая система скидок и предоставляются индивидуальные условия оплаты, подробную информацию уточняйте наших сотрудников по номеру телефона и электронной почте указанным в разделе контакты. Купить РСПС-2-13 Реостат сопротивления ползунковый спаренный: 34 Ом (17 Ом х2), 3.4 А (с хранения) вы можете позвонив по телефону в отдел продаж +7 (495) 109-22-56, либо отправив заявку на электронную почту отдела продаж zakaz@liderpribor.ru, либо воспользовавшись формой заказа и добавив товар в корзину.
Характеристики реостата сопротивления ползункового спаренного РСПС-2-13
|
Величина допустимого тока
|
3.4 А
|
|
Сопротивление проводящего элемента в зависимости от габарита
|
34 Ом (17 Ом х2)
|
|
Регулируемое напряжение
|
переменного тока частотой 50 Гц не более 500 В
постоянного тока не более 220 В
|
|
Усилие управления (перемещение щеточного контакта) реостатом
|
не более 5 H
|
|
Количество проводящих элементов с переменным сопротивлением
|
1
|
|
Механическая износостойкость
|
число перемещений ползунка 45000
|
|
Степень защиты
|
IР10
|
|
Режим работы
|
продолжительный
|
|
Условия эксплуатации
|
|
|
Высота над уровнем моря
|
не более 1000 м
|
|
Температура окружающей среды
|
от -40°С до +40°С
|
|
Относительная влажность окружающей среды
|
не более 98% при 25°С
|
|
Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
|
|
|
Отсутствие непосредственного воздействия солнечной радиации
|
|
|
Вибрационные нагрузки при ускорении 0,5g с частотой 1 – 50 Гц
|
|
|
Многократные удары при ускорении 3g с частотой 2 – 20 Гц
|
|
|
Рабочее положение в пространстве – любое, режим работы – продолжительный
|
|
|
По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75
|
|
|
Реостаты изготовляются в соответствии с ТУ 16-527.197-79
|
|
|
Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя
|
|
|
Хранить реостаты следует в транспортной таре или без нее, но в упаковке, в закрытом вентилируемом помещении при температуре от 50 до минус 50°С и относительной влажности окружающего воздуха не более 80%. В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты
|
|
|
Резкие колебания температуры и влажности воздуха не допускаются
|
|
|
Гарантийный срок эксплуатации – 2 года
|
|
|
Габаритные размеры
|
285×170×125 мм |
|
Масса
|
3.4 кг |
Комплектация реостата сопротивления ползункового спаренного РСПС-2-13
| Реостат сопротивления ползунковый спаренный РСПС-2-13 | 1 шт. |
| Паспорт | 1 шт. |
| Техническое описание и инструкция по эксплуатации | 1 шт. |
Файлы реостата сопротивления ползункового спаренного РСПС-2-13
Реостаты сопротивления ползунковые РСП, РСПС. Паспорт
Реостаты сопротивления ползунковые РСП, РСПС. Техническое описание и инструкция по эксплуатации
