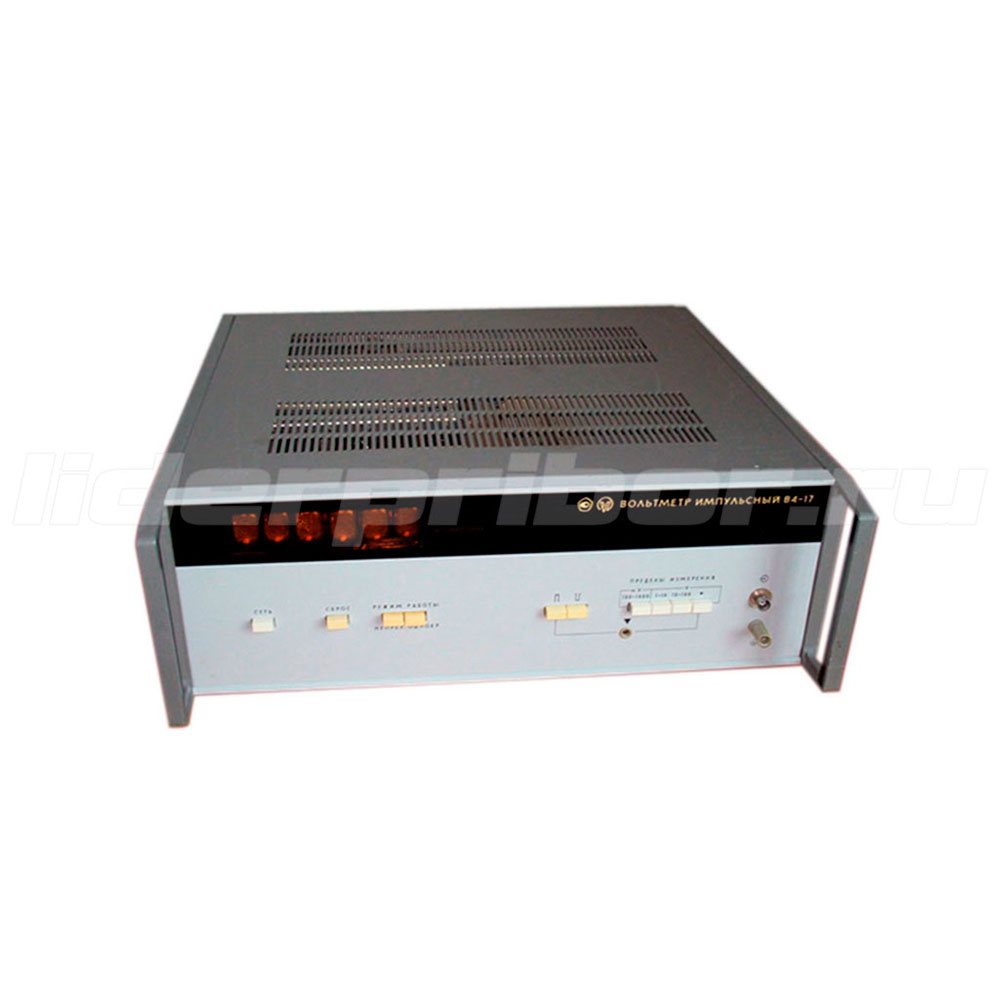

В4-17 вольтметр импульсный цифровой

Описание В4-17 вольтметр импульсный цифровой

В4-17 вольтметр импульсный цифровой предназначен для измерения амплитуды одиночных и редкоповторяющихся видеоимпульсов обеих полярностей в лабораторных и цеховых условиях.

Вольтметры В4-17 могут использоваться для измерения однократных процессов в радиоизмерительной технике, ядерной физике, баллистических исследованиях, при разработке и производстве полупроводниковых приборов, в радио- и гидролокации, при измерении неэлектрических величин с помощью датчиков и в других областях.

Состоит из базового блока с цифровым индикатором и вставного блока Б1-1.

Технические характеристики В4-17 вольтметр импульсный цифровой

Диапазон измерения:

— без внешнего делителя — от 0,1 В до 1000 В;

— с внешним делителем 1:10 — не более 1000 В.

Длительность импульсов — от 0,2 мкс до 1000 мкс.

Диапазон измеряемых напряжений перекрывается следующими пределами измерения:

— от 100 мВ до 1000 мВ;

— от 1 В до 10 В;

— от 10 В до 100 В;

— от 100 В до 1000 В.

Пределы шкал измерения — 0,1 В — 1 В — 10 В — 100 В.

Частота повторения импульсов В4-17 — от 0 до 100 Гц.

Погрешность в процентах от измеряемой величины напряжения при измерении импульсов с длительностью плоской части вершины не менее 0,5 мкс:

— для импульсов длительностью от 1 мкс до 100 мкс — ±(1,5%+1 ед. сч.);

— для импульсов длительностью не менее 100 мкс — ±(2%+1 ед. сч.).

Погрешность в процентах от измеряемой величины напряжения при измерении импульсов с длительностью плоской части вершины от 0,15 мкс до 0,5 мкс и длительностью от 0,2 мкс до 1000 мкс — ±(5%+1 ед. сч.).

Погрешность внешнего делителя — ±2%.

Порог срабатывания — от 0,03% до 0,07% от верхнего значения любого из пределов измерения.

Прибор обеспечивает свои технические характеристики по истечению времени установления рабочего режима — 30 мин.

Время непрерывной работы — не менее 8 ч.

Наработка на отказ — не менее 5 000 ч.

Входное сопротивление вольтметра В4-17 — 500 кОм.

Входная емкость:

— без делителя — 40 пФ;

— с делителем — 30 пФ.

Вывод информации в коде — 1-2-4-8.

Потребляемая мощность — 80 В∙А.

Питание от сети переменного тока:

— частотой — от 49,5 Гц до 50,5 Гц;

— напряжением — от 198 В до 242 В.

Габаритные размеры прибора — 490×176×475 мм.

Масса — не более 17 кг.

Двухканальный метод преобразования, примененный в вольтметре В4-17, позволяет существенно повысить его точность, разрешающую способность и помехозащищенность.

Обеспечивается работа в непрерывном и однократном режимах измерения. В непрерывном режиме измеряется напряжение каждого импульса в непрерывной последовательности входных сигналов, причем каждый последующий импульс автоматически сбрасывает показания предыдущего. В однократном режиме измеряется первый из пришедших на вход прибора импульсов. Для последующих импульсов вход прибора блокируется. В любом из режимов измерения возможен ручной сброс результатов измерения.

Условия эксплуатации В4-17:

Температура окружающего воздуха — от +5° С до +40° С.

Относительная влажность при +30° С — от 90% до 98%.

Принцип действия прибора основан на преобразовании максимального значения напряжения измеряемых сигналов в пропорциональный ему интервал времени, квантуемый затем последовательностью счетных импульсов и индицируемый в цифровой форме с помощью десятичного импульсного счетчика.
