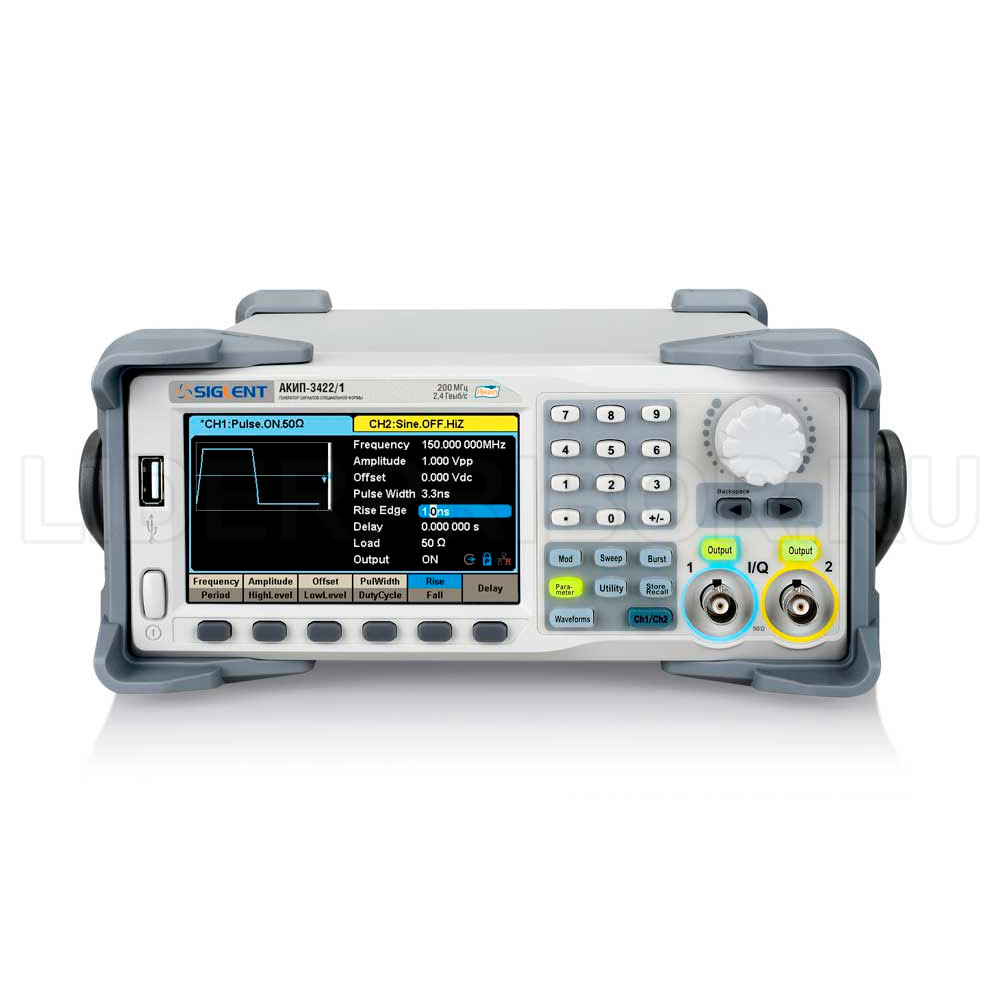

АКИП-3422/1 Генератор сигналов специальной формы с поверкой
Серия: АКИП-3422/1 | АКИП-3422/2 | АКИП-3422/3
Гарантия: 12 месяцев
Страна производителя: Россия
Страна происхождения: Китай
Госреестр СИ (ГРСИ): 71343-18 до 01.06.2029
Межповерочный интервал (МПИ): 1 год
175 670 ₽
Описание генератора сигналов специальной формы АКИП-3422/1
Генераторы сигналов специальной формы серии АКИП-3422 предназначены для генерации периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Особенности генератора сигналов специальной формы АКИП-3422/1
- 2 канала (два независимых выхода)
- Диапазон частот (синус): 1 мкГц – 200 МГц
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 16 бит; память СПФ 20 МБ
- Частота дискретизации до 2,4 ГГц (2хИнтерполяция)
- Широкий динамический диапазон 80 дБ
- Использование прямого цифрового синтеза (DDS)
- Технология TrueArb для формирования достоверных сигналов произвольной формы
- Внутренний опорный генератор: ±1×10-6
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
- Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
- Режим формирования сигнала произвольной формы до 50 МГц
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
- Опция IQ модуляции.
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° — 360°
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция)
- Частотомер: 100 мГц — 400 МГц
- Интерфейс USB, LAN, опция GPIB
- ПО для формирования сигналов СПФ (EasyWave)
- Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)
Функции генератора сигналов специальной формы АКИП-3422/1
| Количество каналов | 2 |
| Частотный диапазон ОТ | 1 мкГц |
| Частотный диапазон ДО | 200 МГц |
| Опорный генератор (погрешность установки частоты) | ±1×10-6 (опция ±2×10-7) |
| Выходной уровень (минимум) | 1 мВпик-пик |
| Выходной уровень (максимум) | 10 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| ЦАП (бит) | 16 |
| Память (СПФ) | 20 МБ |
| Виды модуляции | АМ, ЧМ, ФМ, АМн, ЧМн, ШИМ, IQ-опция |
| ГКЧ | Да |
| BURST Пакетный режим | Да |
| Экран (см, разрешение) | ЖК, сенсорный, 480х272, 11 см |
| Особенности | Прямой цифровой синтез (DDS). Технология TrueArb для формирования достоверных сигналов произвольной формы. Стандартные формы сигналов — 5 видов. Режим формирования сигнала произвольной формы до 50 МГц, дискретизация до 300 МГц (DSS), 2,4 ГГц (интерполяция в режиме TrueArb), память 20 МБ . ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц. |
| Интерфейс | USB, LAN, Опция — GPIB |
Гарантия на АКИП-3422/1 Генератор сигналов специальной формы с поверкой
На приобретаемый в интернет-магазине ЛидерПрибор АКИП-3422/1 Генератор сигналов специальной формы с поверкой распространяются полные гарантийные обязательства производителя, и в течении гарантийного срока вы можете обращаться по гарантии в наш интернет-магазин, в течении срока, установленного законодательно, а при превышении законодательно-установленного срока к производителю. На АКИП-3422/1 Генератор сигналов специальной формы с поверкой поставляемый по параллельному импорту, либо «с хранения» с восстановленными согласно ТУ техническими характеристиками, интернет-магазин ЛидерПрибор предоставляет гарантию шесть месяцев с даты покупки, исключение составляют товары, на которые после производства изготовителем был заявлен гарантийный срок менее шести месяцев, гарантия на такие товары составляет четырнадцать дней.
Поверка или калибровка АКИП-3422/1 Генератор сигналов специальной формы с поверкой
При условии наличия у АКИП-3422/1 Генератор сигналов специальной формы с поверкой записи утвержденного типа средств измерений, а также, если приобретаемый АКИП-3422/1 Генератор сигналов специальной формы с поверкой был произведен в период действия срока Свидетельства, интернет-магазин ЛидерПрибор оказывает дополнительную услугу по его поверке или калибровке в аккредитованных в соответствии с законодательством Российской Федерации организациях, согласно утвержденному прейскуранту цен. Сведения о результатах поверки средства измерений публикуются в Федеральном информационном фонде по обеспечению единства измерений, и дополнительно могут быть предоставлены на бумажном носителе. Сведения о результатах калибровки средства измерений предоставляются на бумажном носителе.
Покупка АКИП-3422/1 Генератор сигналов специальной формы с поверкой
В интернет-магазине ЛидерПрибор представлены товары лучших мировых брендов и российских производителей, зарекомендовавших себя на рынке своим качеством и надежностью. Многолетние деловые отношения позволяют нам предлагать АКИП-3422/1 Генератор сигналов специальной формы с поверкой по лучшей цене. Тендерный отдел интернет-магазина ЛидерПрибор принимает участие в поставках закупках по 44‑ФЗ и 223‑ФЗ. В интернет-магазине ЛидерПрибор действует гибкая система скидок и предоставляются индивидуальные условия оплаты, подробную информацию уточняйте наших сотрудников по номеру телефона и электронной почте указанным в разделе контакты. Купить АКИП-3422/1 Генератор сигналов специальной формы с поверкой вы можете позвонив по телефону в отдел продаж +7 (495) 109-22-56, либо отправив заявку на электронную почту отдела продаж zakaz@liderpribor.ru, либо воспользовавшись формой заказа и добавив товар в корзину.
Характеристики генератора сигналов специальной формы АКИП-3422/1
| Выходные параметры (Канал 1/ Канал 2) | |
| Частотный диапазон (для синуса) | 1 мкГц – 200 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки частоты | ± 1*10-6 |
| Частота дискретизации | 2,4 ГГц (2 х Интерполяция) |
| Выходной уровень (синус, 50 Ом) | 1 мВ — 10 В пик — пик (≤ 40 МГц) 1 мВ — 5 В пик — пик ( > 40 . .. 120 МГц) 1 мВ – 2 ,5 В пик — пик ( > 120 . .. 160 МГц) 1 мВ – 1,5 В пик — пик ( > 160 . .. 350 МГц) 1 мВ – 0 ,64 В пик — пик ( > 350 МГц) |
| Погрешность установки уровня | ±(1 % + 1 мВпп), 10 кГц синус, 0 В смещение |
| Выходное сопротивление | 1 МОм/ 50 Ом |
| Синусоида | |
| Коэффициент гармоник | ≤ — 65 дБн от 0 до 1 МГц < — 60 дБн свыше 1 МГц до 60 МГц < — 50 д Бн свыше 60 МГц до 100 МГц < — 40 дБн свыше 100 МГц до 200 МГц < — 30 дБн свыше 200 МГц до 300 МГц < — 28 дБн свыше 300 МГц |
| КНИ (коэффициент нелинейных искажений) | < 0, 075 % ( 0 дБм , 1 0 Гц – 20 кГц) |
| Негармонические составляющие | — 60 дБн ≤ 350 МГц — 55 дБн > 350 МГц |
| Прямоугольник | |
| Частотный диапазон | 1 мкГц –80 МГц |
| Время нарастания / спада | ≤ 2,4 нс |
| Выброс | < 3% (100 кГц, 1 Впик — пик, 50 Ом) |
| Перестраиваемая скважность | 10 – 90% |
| Джиттер (скз) | ≤ 150 пс (1 Впик — пик, 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ — 1 0 В пик — пик (≤ 2 0 МГц) 1 мВ — 5 В пик — пик ( > 20 МГц) |
| Пила, треугольник | |
| Диапазон частот | 1 мкГц – 5 МГц |
| Нелинейность | < 1% |
| Перестраиваемая скважность | 0 – 100% |
| Выходной уровень (50 Ом | 1 мВ — 10 В пик — пик |
| Импульс | |
| Диапазон частот | 1 мкГц – 80 МГц |
| Длительность импульса | От 3,3 нс (разрешение: 100 пс) |
| Погрешность установки длительности | ± (0,01%+0,3 нс ) |
| Время нарастания / спада | от 2 нс (разрешение 100 пс) |
| Диапазон изменения скважности | 0, 001 % — 99, 999 % |
| Выброс | < 3 % (100 кГц, 1 Впик — пик, 50 Ом, фронт 2 нс) |
| Джиттер (скз) | ≤ 100 пс (1 Впик — пик 50 Ом) |
| Выходной уровень (50 Ом) | 1 мВ — 10 В пик — пик (≤ 2 0 МГц) 1 мВ — 5 В пик — пик ( > 20 МГц) |
| Белый шум | |
| Полоса частот ( — 3дБ ) | 80 МГц – 200 МГц |
| Выходной уровень (50 Ом) | 1 мВ – 0,54 В скз |
| Произвольная форма (СПФ) | |
| Диапазон частот | 1 мкГц –50 МГцС |
| Разрешение ЦАП | 16 бит |
| Частота дискретизации (максимальная) | 300 МГц ( TrueArb ), 1,2 ГГц ( DDS) |
| Джиттер (скз) | ≤ 100 пс |
| Выходной уровень (50 Ом) | 1 мВ — 10 В пик — пик (≤ 20 МГц) 1 мВ — 5 В пик — пик ( >20 МГц) |
| Пакетный режим | |
| Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 200 МГц |
| Виды запуска | По счету (1 … 1000000 имп. – при минимальной длительности 1 мкс), непрерывный, по строб — импульсу) |
| Начальная / конечная фаза | 0° — +360° |
| Период повторения | 1 мкс – 1000 с ± 1% |
| Источник строб — импульса | Внешний, внутренний |
| Источник синхронизации | Внешний, внутренний, ручной |
| АМ, ЧМ | |
| Формы несущей | Синус, прямоугольник, пила, треугольник, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Коэффициент АМ | 0 — 1 20 % (АМ) |
| Девиация ЧМ | 0 МГц – 100 МГц |
| ФМ | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
| Диапазон установки девиации фазы | 0 º — 360 , 0 º |
| ЧМН, АМН | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Источник модуляции | Внешний/внутренний |
| Модулирующее колебание (внутре ннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
| ШИМ | |
| Формы несущей | Импульс |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, произвольная, шум |
| Диапазон частот | 1 мГц – 1 МГц |
| Источник модуляции | Внешний/внутренний |
| ГКЧ | |
| Формы несущей | Синус, прямоугольник, пила, произвольная |
| Время качания | 1 мс — 500 с ± 1 % |
| Закон качания | Линейный или логарифмический |
| Тип качания | Возрастание или убывание |
| Источник синхронизации | Внешний, внутренний, ручной |
| Частотомер | |
| Частотный диапазон | 100 мГц — 400 МГц |
| Измерения | Частота, период, +/- длительность, скважность |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | 100 мВскз ( < 100 МГц) 200 мВскз (100 — 200 МГц) 500 мВскз (> 200 МГц) |
| I/Q (Опция) | |
| Символьная скорость | 250 Симв/с – 37,5М Симв/с |
| Разрешение ЦАП | 16 бит |
| Типы модуляции | 2ASK , 4ASK , 8ASK , BPSK , QPSK , 8PSK , DBPSK , DQPSK , D8PSK , 8QAM , 16QAM , 32QAM , 64QAM , 128QAM , 256QAM , 2FSK , 4FSK , 8FSK , 16FSK , MSK , MultiTone , пользовательская |
| Шаблон | PN7, PN9, PN15, PN23 , поль зовательский |
| Выходной уровень | 1 мВскз – 0,5 Вскз (50 Ом) |
| Несущая частота | 200 МГц |
| ПСДП | |
| Скорость передачи данных (максимум) | 160 Мбит/с |
| Длина последовательности | 2 m-1 , m = 3,4 …, 32 |
| Время нарастания | 2 нс – 1 мкс |
| Выходной уровень (50 Ом) | 1 мВ — 1 0 В пик — пик (≤ 4 0 Мбит/с ) 1 мВ — 5 В пик — пик ( > 40 — 240 Мбит/с ) 1 мВ – 2,5 В пик — пик ( > 240 Мбит/с ) |

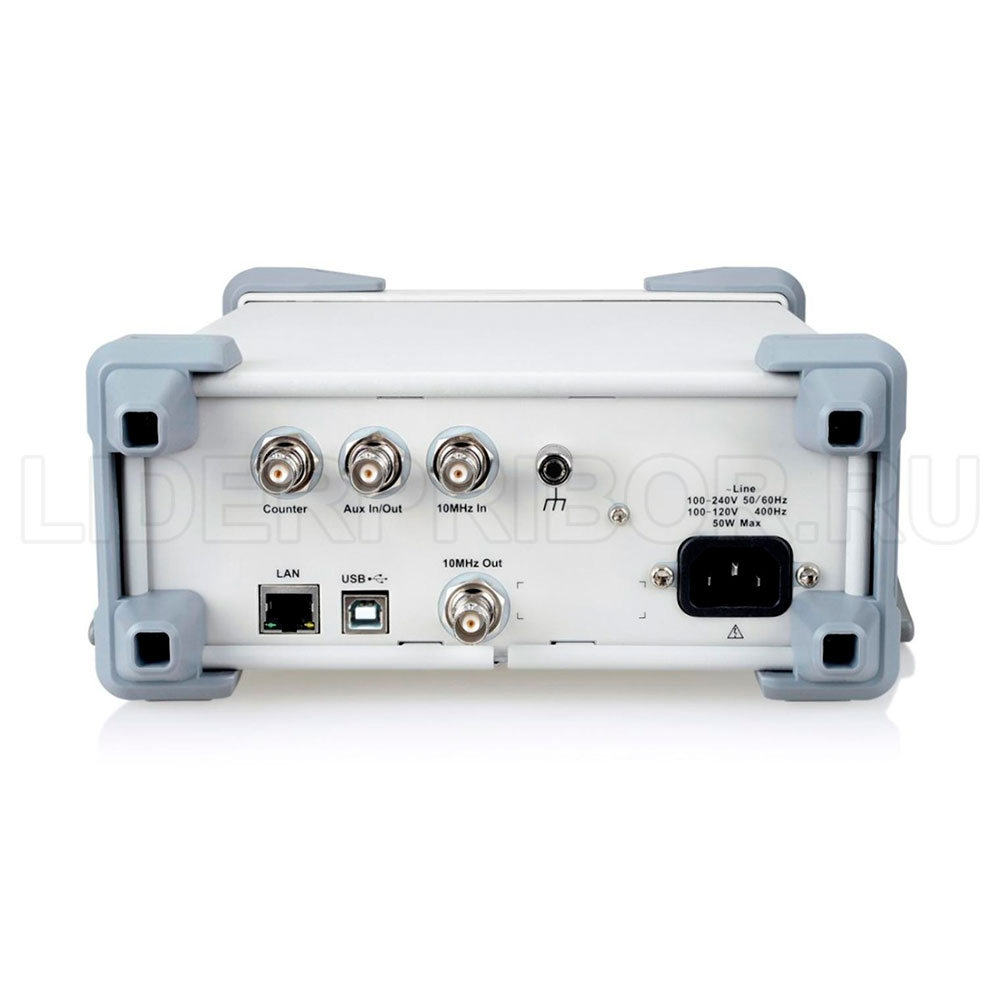

| Входов/Выходов | |
| Вход внешней синхронизации (AUX) | Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм ; длительность импульса: от 100 нс |
| Выход сигнала синхронизации (AUX) | Выходной уровень: 3,8 В ; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц |
| Выход SYNC (AUX) | Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 0 МГц |
| Вход внешней модуляции (AUX) | Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
| Общие данные | |
| ЖК — дисплей | Цветной графический сенсорный, диагональ 11 см, разрешение: 480 х 272 |
| Напряжение питания | 220 В ( ± 15 %), 50 / 60 Гц |
| Габаритные размеры | 107 × 260 × 296 мм |
| Масса | 3,43 кг |
Комплектация генератора сигналов специальной формы АКИП-3422/1
| Генератор АКИП-3422/1 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| Кабель BNC | 2 шт. |
| Руководство по эксплуатации | 1 шт. |
Файлы генератора сигналов специальной формы АКИП-3422/1
Спецификация генераторов сигналов специальной формы АКИП-3422/1, АКИП-3422/2, АКИП-3422/3
71343-18: Описание типа. Генераторы сигналов специальной формы АКИП-3422
71343-18: Методика поверки ПР-11-2018МП. Генераторы сигналов специальной формы АКИП-3422
